Замена задней камеры Samsung Galaxy Note9

Вставьте инструмент для извлечения SIM-карты прямо в отверстие лотка для SIM-карты.

Нажмите, чтобы извлечь лоток для SIM-карты.

Снимите лоток для SIM-карты.

SIM-карта легко выпадет из лотка.

Выключите телефон перед началом разборки.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к правому краю задней панели телефона примерно на минуту, чтобы размягчить клей под ней.

Прикрепите присоску к задней крышке.

Поднимите с помощью присоски, чтобы создать зазор между задней крышкой и рамкой телефона.

Вставьте открывалку (opening pick) в зазор.

Если стекло сильно треснуло, заклейте его упаковочной лентой, чтобы создать поверхность, к которой присоска сможет приклеиться.

Если клей не поддаётся, применяйте больше тепла, **не** чрезмерную силу. Слишком большое усилие может расколоть стекло.

Обратите внимание, что вдоль верхнего края и вокруг окружности камеры клея больше, чем на остальной части телефона.

Осторожно прорежьте по левому краю вблизи датчика отпечатка пальца, иначе вы рискуете повредить шлейф внутри.

Если клей упорно держится, применяйте больше тепла — не больше силы.

Начиная от центра, прорежьте клей вверх и вниз по правой стороне с помощью открывалки.

Не вставляйте открывалку более чем на половину глубины телефона при резке вблизи датчика отпечатка или камер — вы рискуете повредить внутренние компоненты.

Будьте осторожны у угла, стекло там очень слабое. При необходимости применяйте больше тепла, если клей застревает.

Оставьте открывалку в верхнем правом углу.

Используйте другую открывалку, чтобы прорезать клей вокруг нижнего правого угла.

Оставьте эту открывалку в телефоне.

Используйте тепловую пушку или фен либо приложите нагретый iOpener к левой стороне задней панели на три минуты, чтобы размягчить клей под ней.

Будьте осторожны у углов, там стекло наиболее слабое.

Вставьте открывалку в нижний левый угол задней панели.

Используя другую открывалку, прорежьте клей вдоль левого края задней панели.

Не вставляйте открывалку более чем на половину глубины слева вблизи датчика отпечатка, иначе вы можете повредить шлейф внутри.

Если открывалки выпадают по мере отделения задней крышки — это нормально.

Используя вставленную открывалку, аккуратно прорежьте клей вокруг верхнего левого угла задней панели.

Наконец, прорежьте остатки клея вдоль верхней части телефона.

При необходимости применяйте больше тепла iOpener'ом, феном или тепловой пушкой в местах, где вы режете клей.

Сначала отделите правую сторону задней крышки.

Наклоните крышку вверх вдоль левого края, чтобы открыть шлейф датчика отпечатка.

Пока не вытягивайте шлейф датчика отпечатка.

Крышка датчика отпечатка может оставаться прикреплённой к средней рамке.

Используйте кончик лопатки (spudger), чтобы поддеть шлейф датчика отпечатка и вынуть его из разъёма.

Снимите заднюю крышку.

Для повторной установки задней крышки:

Снимите пинцетом оставшийся клей с корпуса телефона. Затем очистите поверхности приклеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для новой ленты. Не обязательно удалять клей до пластика, но крупные куски следует убрать.

Включите телефон и проверьте ремонт до установки нового клея и повторного запечатывания телефона.

Аккуратно нанесите новый клей на заднюю крышку, затем совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Снимите девять винтов 4 мм, фиксирующих верхнюю среднюю рамку, используя крестовую отвертку (Phillips).

Вставьте кончик лопатки в верхний левый угол верхней средней рамки.

Подденьте верхнюю среднюю рамку и извлеките её из телефона.

Верхняя средняя рамка защёлкивается при установке и съёмке.

С помощью наконечника лопатки отсоедините оранжевый шлейф, соединяющий аккумулятор с платой.

Снимите девять фазирующих винтов Phillips длиной 4 мм с пластиковой крышки рядом с аккумулятором.

Снимите пластиковую крышку рядом с аккумулятором.

Вставьте наконечник лопатки в верхнюю часть нижней средней рамки.

Отожмите нижнюю среднюю рамку из корпуса телефона.

Нижняя средняя рамка защёлкивается и отщёлкивается с усилием.

Снимите нижнюю среднюю рамку.

С помощью наконечника лопатки подденьте разъём фронтальной камеры прямо вверх и вытащите его из гнезда.

Используйте пинцет, чтобы снять фронтальную камеру.

С помощью наконечника лопатки отсоедините сканер радужки от материнской платы.

Используйте пинцет, чтобы снять сканер радужки.

Используйте плоский конец лопатки, чтобы поддеть разъём переднего датчика и вынуть его из гнезда.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить шлейф сенсорного экрана от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить блок зарядки от материнской платы.

Снимите три винта Phillips 4 мм, фиксирующие материнскую плату.

Возле отверстий есть треугольники, указывающие расположение винтов материнской платы.

Используйте лопатку, чтобы аккуратно приподнять материнскую плату с верхнего левого угла.

Осторожно извлеките материнскую плату.

При необходимости отведите шлейфы в сторону. Не вытаскивайте материнскую плату, если она застряла на каких‑либо кабелях.

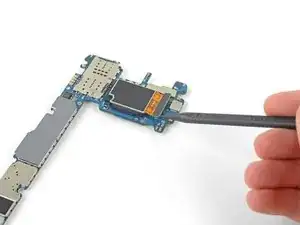

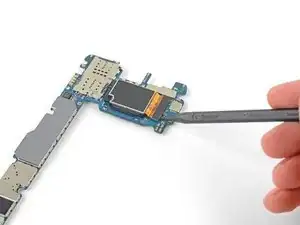

С помощью наконечника лопатки подденьте разъём задней камеры и вытащите его прямо вверх из материнской платы.

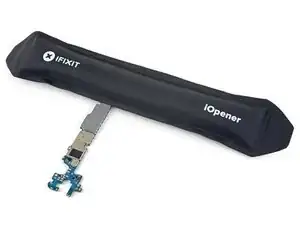

Используйте тепловую пушку, фен или приложите нагретый iOpener примерно на минуту, чтобы смягчить клей вокруг задней камеры.

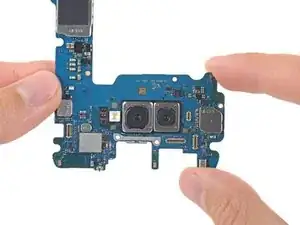

Осторожно поднимите материнскую плату.

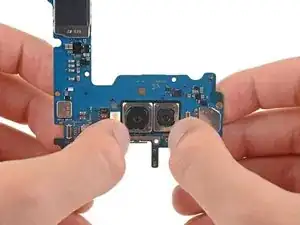

Большими ногтями нажмите на металлические ободки, чтобы отделить заднюю камеру от материнской платы.

Не нажимайте на сами линзы, если не хотите повредить заднюю камеру.

Остановитесь, как только почувствуете, что задняя камера начала отделяться от платы. Полностью выталкивать её пока не нужно.

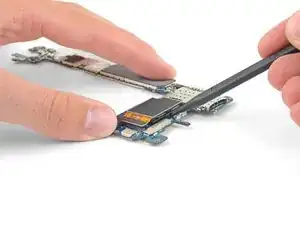

Вставьте плоский конец лопатки в зазор между задней камерой и материнской платой.

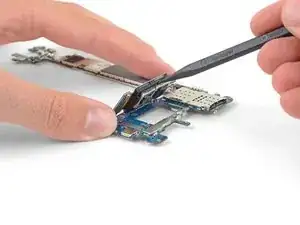

Поднимите, чтобы отделить заднюю камеру от материнской платы.

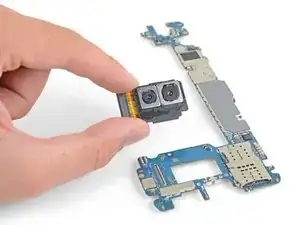

Снимите заднюю камеру с материнской платы.
