Замена блока передних датчиков Samsung Galaxy Note9

Вставьте инструмент для извлечения SIM-карты прямо в отверстие лотка SIM-карты.

Нажмите, чтобы извлечь лоток SIM-карты.

Извлеките лоток SIM-карты.

SIM-карта легко выпадет из лотка.

Перед началом разборки выключите телефон.

Воспользуйтесь феном, тепловой пушкой или подготовьте iOpener и приложите его к правому краю задней панели телефона примерно на минуту, чтобы размягчить клей под ней.

Прикрепите присоску к задней панели.

Поднимите присоску, чтобы создать зазор между задней панелью и корпусом телефона.

Вставьте разделительный инструмент в зазор.

Если стекло сильно треснуло, закройте его упаковочной лентой, чтобы создать поверхность, к которой сможет прилипнуть присоска.

Если клей не поддается, нанесите больше тепла, а не прилагайте чрезмерное усилие. Слишком сильное воздействие может привести к разрушению стекла.

Обратите внимание, что по верхнему краю и вокруг рамки камеры клей нанесён плотнее, чем по остальной части телефона.

Осторожно прорежьте клей с левой стороны рядом с сенсором отпечатков пальцев, чтобы не повредить шлейф внутри.

Если клей не поддается, добавьте тепла, а не усилия.

Начиная от центра, прорежьте клей вверх и вниз по правой стороне с помощью разделительного инструмента.

Не вставляйте разделитель глубже, чем наполовину, при прорезании клея рядом с сенсором отпечатков пальцев или камерами, чтобы избежать повреждения внутренних компонентов.

Будьте осторожны в углу, так как стекло в этом месте очень хрупкое. При необходимости добавьте тепла, если клей не размягчается.

Оставьте один разделитель в правом верхнем углу.

Вторым разделителем прорежьте клей в нижнем правом углу.

Оставьте второй разделитель в телефоне.

Используйте тепловую пушку, фен или нагретый iOpener и приложите к левой стороне задней панели на три минуты, чтобы размягчить клей под ней.

Будьте осторожны в углах, так как стекло там наиболее слабое.

Вставьте разделитель в нижний левый угол задней панели.

Вторым разделителем прорежьте клей вдоль левого края задней панели.

Не вставляйте разделитель глубже, чем наполовину, на левой стороне вблизи сенсора отпечатков пальцев, иначе вы можете повредить шлейф внутри.

Если разделители выпадут, когда задняя панель будет отделяться, это нормально.

Пользуясь вставленным разделителем, аккуратно прорежьте клей вокруг верхнего левого угла задней панели.

Наконец, прорежьте оставшийся клей вдоль верхнего края телефона.

Воспользуйтесь iOpener, феном или тепловой пушкой, чтобы при необходимости дополнительно размягчить клей в месте разреза.

Сначала отделите правую сторону задней панели.

Приподнимите панель вдоль левого края, чтобы открыть шлейф сенсора отпечатков пальцев.

Пока не вытягивайте шлейф сенсора отпечатков пальцев.

Крышка сенсора отпечатков пальцев может остаться прикреплённой к средней раме.

Используя кончик лопатки, подденьте шлейф сенсора отпечатков пальцев и выведите его из разъёма.

Снимите заднюю панель.

Чтобы установить заднюю панель заново:

Используя пинцет, удалите остатки клея с корпуса телефона. Затем очистите поверхности для склейки с помощью изопропилового спирта высокой концентрации (не менее 90 %) и безворсовой ткани. Счищать клей до пластика необязательно, однако крупные куски следует удалить.

Включите телефон и проверьте работоспособность перед нанесением нового клея и окончательной сборкой.

Аккуратно нанесите новый клей на заднюю панель, затем совместите один край стекла с корпусом телефона и плотно прижмите стекло к корпусу.

Открутите девять винтов размером 4 мм, крепящих верхнюю среднюю раму, с помощью крестовой отвёртки.

Вставьте кончик лопатки в верхний левый угол верхней средней рамы.

Подденьте и извлеките верхнюю среднюю раму из телефона.

Верхняя средняя рама защёлкивается и снимается щелчком.

Отделите катушку беспроводной зарядки от аккумулятора, начиная с левой стороны.

Клейкое соединение слабое, но при необходимости можно разрезать его с помощью открывалки.

При сборке сначала защёлкните среднюю рамку, а затем уже закрепите катушку беспроводной зарядки.

Используйте кончик лопатки, чтобы отключить оранжевый шлейф, соединяющий аккумулятор с материнской платой.

Снимите девять винтов Phillips длиной 4 мм с пластиковой крышки рядом с аккумулятором.

Снимите пластиковую крышку рядом с аккумулятором.

Вставьте кончик лопатки в верхнюю часть нижней средней рамки.

Подденьте нижнюю среднюю рамку, чтобы отсоединить её от телефона.

Нижняя средняя рамка защёлкивается и отщёлкивается.

Снимите нижнюю среднюю рамку.

Используйте кончик лопатки, чтобы поддеть разъём передней камеры и отсоединить его вертикально вверх от гнезда.

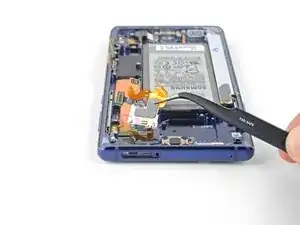

Снимите переднюю камеру с помощью пинцета.

Используйте кончик лопатки, чтобы отключить сканер радужной оболочки глаза от материнской платы.

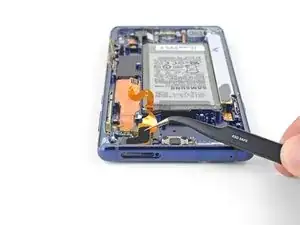

Снимите сканер радужной оболочки глаза с помощью пинцета.

Используйте плоский край лопатки, чтобы поддеть разъём переднего датчика из его гнезда.

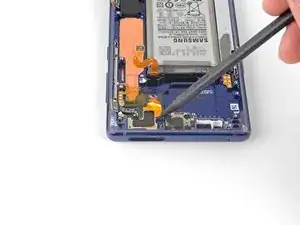

Используйте плоский край лопатки, чтобы отключить шлейф дисплея от материнской платы.

Используйте плоский край лопатки, чтобы отключить шлейф сенсорного экрана от материнской платы.

Используйте плоский край лопатки, чтобы отключить блок зарядки от материнской платы.

Снимите три винта Phillips длиной 4 мм, крепящие материнскую плату.

Рядом с отверстиями расположены треугольники, указывающие положение винтов материнской платы.

Используйте лопатку, чтобы аккуратно приподнять материнскую плату с верхнего левого угла.

Осторожно снимите материнскую плату.

При необходимости отводите шлейфы в сторону. Не вынимайте материнскую плату, если она зацепилась за какие-либо кабели.

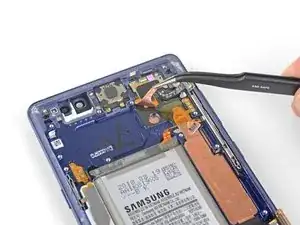

Возьмитесь пинцетом за медную фольгу с клеевым покрытием и отогните её.

Остановите отгибание, как только достигнете блока датчиков.

Осторожнее, не порвите фольгу.

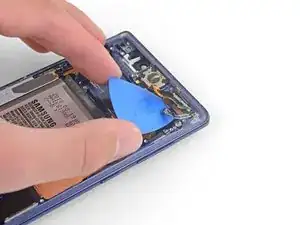

Подденьте кончиком лопатки левую сторону блока передних датчиков и полностью отделите его от клеевого слоя.

Блок передних датчиков по-прежнему подключён к шлейфу, приклеенному к телефону. Не пытайтесь снимать его сейчас, иначе повредите его.

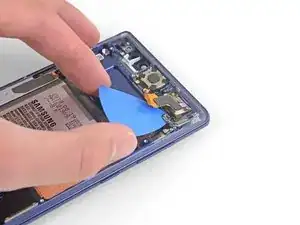

Аккуратно вставьте открывалку под шлейф блока передних датчиков и разрежьте клейкое соединение под ним.

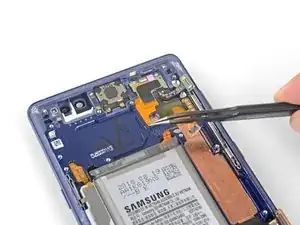

Снимите блок передних датчиков с помощью пинцета.
