Замена разъёма зарядки Samsung Galaxy Note9

Вставьте инструмент для извлечения SIM-карты прямо в отверстие в лотке для SIM-карты.

Нажмите, чтобы извлечь лоток для SIM-карты.

Удалите лоток для SIM-карты.

SIM-карта легко выпадет из лотка.

Выключите телефон перед началом разборки.

Используйте фен, тепловую пушку или приготовьте iOpener и приложите его к правому краю задней панели телефона примерно на минуту, чтобы размягчить клей под ней.

Прикрепите присоску к задней крышке.

Поднимите с помощью присоски, чтобы создать зазор между задней крышкой и рамкой телефона.

Вставьте медиатор для вскрытия в зазор.

Если стекло сильно треснуло, заклейте его упаковочной лентой, чтобы создать поверхность для присоски.

Если клей не поддаётся, применяйте больше тепла, **не** чрезмерную силу. Слишком большое усилие может разбить стекло.

Обратите внимание, что по верхнему краю и вокруг ободка камеры клея больше, чем по остальной части телефона.

Осторожно разрезайте по левому краю рядом с датчиком отпечатка, иначе вы рискуете повредить шлейф внутри.

Если клей в какой‑то момент кажется упрямым, примените больше тепла — не больше силы.

Начиная с центра, разрежьте клей вверх и вниз по правой стороне с помощью медиатора для вскрытия.

Не вставляйте медиатор глубже чем наполовину в телефон при разрезании возле датчика отпечатка или камер, иначе вы рискуете повредить внутренние компоненты.

Будьте осторожны возле угла, так как стекло там очень слабое. При желании применяйте больше тепла в любой момент, если клей застрял.

Оставьте медиатор для вскрытия в верхнем правом углу.

Используйте другой медиатор, чтобы разрезать клей вокруг нижнего правого угла.

Оставьте тот медиатор в телефоне.

Используйте тепловую пушку или фен либо приложите нагретый iOpener к левой стороне задней панели в течение трёх минут, чтобы размягчить клей под ней.

Будьте осторожны возле углов, так как стекло там наиболее хрупкое.

Вставьте медиатор для вскрытия в нижний левый угол задней панели.

Используя другой медиатор, разрежьте клей вдоль левого края задней панели.

Не вставляйте медиатор более чем наполовину на левом крае рядом с датчиком отпечатка, иначе вы можете повредить шлейф внутри.

Ничего страшного, если медиаторы выпадут по мере отделения задней крышки.

Используя вставленный медиатор, аккуратно разрежьте клей вокруг верхнего левого угла задней панели.

Наконец, разрежьте оставшийся клей вдоль верхней части телефона.

При необходимости используйте iOpener, фен или тепловую пушку, чтобы добавить тепла в местах, где вы разрезаете клей.

Сначала отделите правую сторону задней крышки.

Наклоните крышку вверх по левому краю, чтобы открыть шлейф датчика отпечатка.

Пока не вытаскивайте шлейф датчика отпечатка.

Крышка датчика отпечатка может остаться прикреплённой к средней раме.

Используйте кончик лопатки, чтобы приподнять шлейф датчика отпечатка и вынуть его из разъёма.

Снимите заднюю крышку.

Для повторной установки задней крышки:

Используйте пинцет, чтобы снять оставшийся клей с корпуса телефона. Затем очистите поверхности склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для новой клейкой ленты. Не обязательно очищать клей до пластика, но следует удалить крупные куски.

Включите телефон и проверьте выполненный ремонт до установки новой клейкой ленты и запечатывания телефона.

Аккуратно нанесите новую клейкую ленту на заднюю крышку, затем совместите один край стекла с корпусом телефона и сильно прижмите стекло к телефону.

Отверткой Phillips отвинтите девять винтов длиной 4 мм, фиксирующих верхнюю среднюю рамку.

Вставьте кончик лопатки в верхний левый угол верхней средней рамки.

Подденьте верхнюю среднюю рамку и извлеките её из телефона.

Верхняя средняя рамка защёлкивается при установке и снятии.

Отделите катушку беспроводной зарядки от батареи, начиная с левой стороны.

Клеящий слой слабый, но при необходимости можно использовать медиатор для разрезания клея.

При повторной сборке начните со защёлкивания средней рамки на место перед приклеиванием катушки беспроводной зарядки.

Используйте наконечник лопатки, чтобы отсоединить оранжевый шлейф, соединяющий батарею с платой.

Удалите девять винтов Phillips 4 мм из пластиковой крышки рядом с батареей.

Снимите пластиковую крышку рядом с батареей.

Вставьте наконечник лопатки в верхнюю часть нижней средней рамки.

Подденьте нижнюю среднюю рамку и извлеките её из телефона.

Нижняя средняя рамка защёлкивается при установке и съёмке.

Снимите нижнюю среднюю рамку.

Используйте наконечник лопатки, чтобы поддеть разъём передней камеры строго вверх и вынуть его из гнезда.

Используйте пинцет, чтобы извлечь переднюю камеру.

Используйте наконечник лопатки, чтобы отсоединить сканер радужки от платы.

Используйте пинцет, чтобы извлечь сканер радужки.

Используйте плоский конец лопатки, чтобы поддеть разъём переднего датчика и вынуть его из гнезда.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от платы.

Используйте плоский конец лопатки, чтобы отсоединить сенсорный кабель от платы.

Используйте плоский конец лопатки, чтобы отсоединить блок зарядки от платы.

Удалите три винта Phillips 4 мм, крепящие материнскую плату.

Возле отверстий есть треугольники, указывающие места крепления платы.

Используйте лопатку, чтобы аккуратно приподнять материнскую плату с верхнего левого угла.

Осторожно извлеките материнскую плату.

При необходимости отведите шлейфы в сторону. Не тяните плату, если она застряла на каком-либо шлейфе.

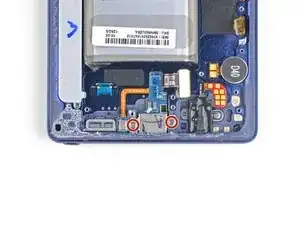

Удалите два винта Phillips 3.2 мм из блока зарядки.

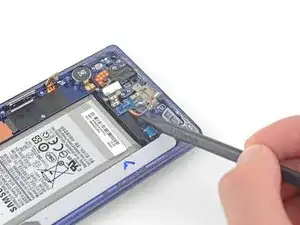

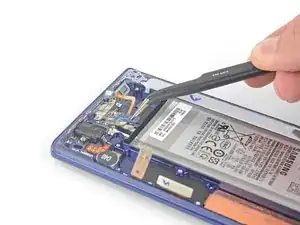

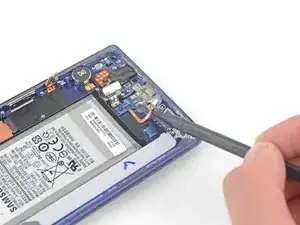

Используйте наконечник лопатки, чтобы приподнять микрофон из посадочного места и отделить кабель микрофона от телефона.

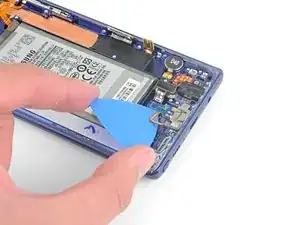

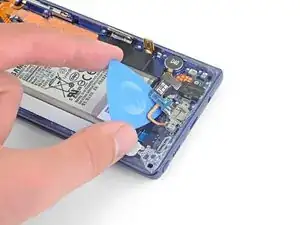

Просуньте медиатор под блок зарядки и подденьте, чтобы освободить его от телефона.

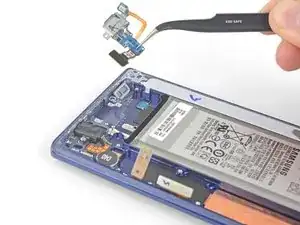

Используйте пинцет, чтобы извлечь блок зарядки.
