Замена динамика слухового отверстия Samsung Galaxy Note9

Вставьте инструмент для извлечения SIM-карты прямо в отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

SIM-карта легко выпадет из лотка.

Выключите телефон перед началом разборки.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к правому краю задней панели телефона примерно на минуту, чтобы смягчить клей под ней.

Приложите присоску к задней крышке.

Поднимите с помощью присоски, чтобы создать зазор между задней крышкой и рамкой телефона.

Вставьте лезвие для открытия в зазор.

Если стекло сильно треснуло, наклейте на него упаковочную ленту, чтобы создать поверхность для присоски.

Если клей не поддаётся, примените больше тепла, а не чрезмерную силу. Чрезмерное усилие может разбить стекло.

Обратите внимание, что клея больше вдоль верхнего края и вокруг облицовки камеры, чем по остальной части телефона.

Аккуратно разрезайте вдоль левого края рядом с датчиком отпечатка, иначе вы рискуете повредить шлейф внутри.

Если клей в какой-то момент мешает, примените больше тепла — не больше силы.

Начиная от центра, разрежьте клей вверх и вниз по правой стороне с помощью лезвия для открытия.

Не вставляйте лезвие глубже, чем наполовину в телефон при резке рядом с датчиком отпечатка или камерами — вы можете повредить внутренние компоненты.

Будьте осторожны возле угла, так как стекло там очень хрупкое. При необходимости примените больше тепла, если клей застрял.

Оставьте лезвие для открытия в верхнем правом углу.

Используйте другое лезвие для открытия, чтобы разрезать клей вокруг нижнего правого угла.

Оставьте это лезвие в телефоне.

Используйте тепловую пушку или фен или приложите нагретый iOpener к левой стороне задней панели примерно на три минуты, чтобы смягчить клей под ней.

Будьте осторожны возле углов, так как стекло там наиболее слабое.

Вставьте лезвие для открытия в нижний левый угол задней панели.

Используя другое лезвие для открытия, разрежьте клей вдоль левого края задней панели.

Не вставляйте лезвие более чем наполовину вдоль левого края рядом с датчиком отпечатка — вы можете повредить шлейф внутри.

Падение лезвий по мере отделения задней крышки нормально.

Используя вставленное лезвие для открытия, аккуратно разрежьте клей вокруг верхнего левого угла задней панели.

Наконец, разрежьте оставшийся клей вдоль верхней части телефона.

При необходимости применяйте больше тепла с помощью iOpener, фена или тепловой пушки в местах, где вы режете клей.

Сначала отделите правую сторону задней крышки.

Наклоните крышку вверх по левому краю, чтобы обнажить шлейф датчика отпечатка.

Пока не вытаскивайте шлейф датчика отпечатка.

Крышка датчика отпечатка может остаться прикреплённой к средней рамке.

Используйте наконечник лопатки, чтобы поддеть шлейф датчика отпечатка и вынуть его из разъёма.

Снимите заднюю крышку.

Для повторной установки задней крышки:

С помощью пинцета очистите от оставшегося клея корпус телефона. Затем очистите поверхности склейки изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой салфеткой, чтобы подготовить поверхность для нового клея. Не обязательно удалять клей до пластика, но следует убрать крупные куски.

Включите телефон и проверьте ремонт перед установкой нового клея и герметизацией телефона.

Аккуратно нанесите новый клей на заднюю крышку, затем совместите один край стекла с корпусом телефона и сильно прижмите стекло к телефону.

Отвинтите крестовой отверткой девять винтов длиной 4 мм, фиксирующих верхнюю среднюю рамку.

Вставьте наконечник лопатки в верхний левый угол верхней средней рамки.

Подденьте и снимите верхнюю среднюю рамку с телефона.

Верхняя средняя рамка защёлкивается и легко снимается.

Отделите катушку беспроводной зарядки от батареи, начиная с левой стороны.

Клей слабый, но при необходимости можно использовать медиатор для открытия, чтобы подрезать его.

При сборке начните с защёлкивания средней рамки на место, прежде чем приклеивать катушку беспроводной зарядки.

Используйте кончик лопатки, чтобы отсоединить оранжевый шлейф, соединяющий батарею с платой.

Удалите девять винтов Phillips 4 мм с пластикового крышки рядом с батареей.

Снимите пластиковую крышку рядом с батареей.

Вставьте кончик лопатки в верхнюю часть нижней средней рамки.

Подденьте нижнюю среднюю рамку и выведите её из телефона.

Нижняя средняя рамка защёлкивается при установке и съёмке.

Снимите нижнюю среднюю рамку.

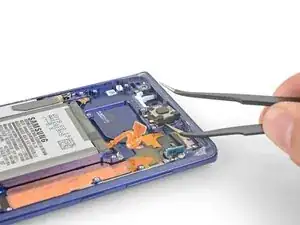

Используйте кончик лопатки, чтобы приподнять разъём фронтальной камеры вертикально вверх и вынуть его из гнезда.

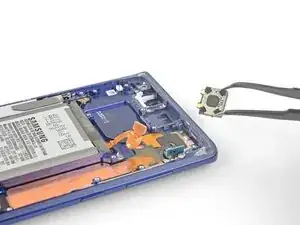

Используйте пинцет, чтобы извлечь фронтальную камеру.

Используйте кончик лопатки, чтобы отсоединить ирис-сканер от материнской платы.

Используйте пинцет, чтобы снять ирис-сканер.

Используйте плоский конец лопатки, чтобы поддеть разъём фронтального датчика и вынуть его из гнезда.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить сенсорный кабель от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить зарядный модуль от материнской платы.

Удалите три винта Phillips 4 мм, фиксирующие материнскую плату.

Возле отверстий есть треугольники, указывающие расположение винтов материнской платы.

Используйте лопатку, чтобы аккуратно приподнять материнскую плату с верхнего левого угла.

Осторожно извлеките материнскую плату.

При необходимости отведите шлейфы в сторону. Не тяните материнскую плату, если она застряла на шлейфах.

Вставьте один из острых концов углового пинцета в зазор сбоку посадочного места динамика слухового отверстия телефона.

Используйте только самый кончик пинцета, если не хотите повредить динамик слухового отверстия.

Аккуратно подденьте динамик слухового отверстия, чтобы освободить его от клея.

Поднимите динамик слухового отверстия из посадочного места.
