Замена USB-платы (дочерней платы) Samsung Galaxy Note

Возьмите колпачок стилуса и выньте его из гнезда в рамке корпуса.

Подденьте пластиковым инструментом для открытия или ногтем в выемку справа от основной камеры, рядом с регулятором громкости.

Поднимите и снимите заднюю крышку телефона.

Вставьте палец в выемку отсека аккумулятора.

Нажмите на аккумулятор в направлении основной камеры, одновременно тянув наружу.

Используйте плоский конец лопатки или ноготь, чтобы слегка нажать карту microSD глубже в слот до щелчка.

После щелчка отпустите карту — она выдвинется из слота.

При сборке вставьте карту microSD в слот до щелчка.

Удалите карту microSD из её слота в рамке корпуса.

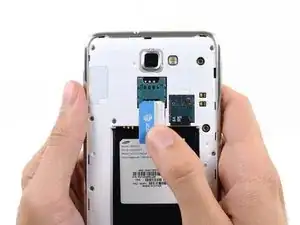

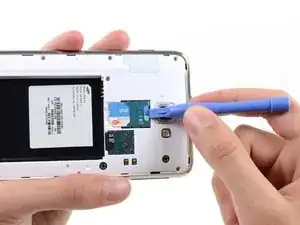

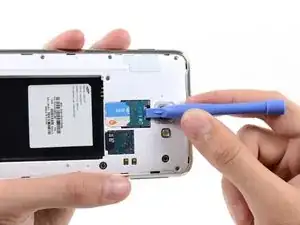

Используйте пластиковый инструмент для открытия или ноготь, чтобы вытолкнуть SIM-карту из её отсека.

Додвигните SIM-карту большим пальцем и удалите её из устройства.

Снимите девять винтов Phillips #00 длиной 3,4 мм, фиксирующих рамку корпуса к сборке дисплея.

Вставьте пластиковый инструмент слева от кнопки питания между рамкой корпуса и передней панелью и подденьте.

Проведите пластиковым инструментом вдоль зазора вниз.

Вставьте пластиковый инструмент слева от разъёма для наушников между рамкой корпуса и сборкой дисплея.

Проведите инструментом вдоль верхнего ребра телефона.

Продолжайте проводить инструментом по периметру телефона, пока рамка корпуса полностью не отделится.

Снимите рамку корпуса со сборки дисплея.

Осторожно отсоедините разъём кабеля дисплея плоским концом лопатки.

С помощью лопатки отсоедините разъём кабеля модуля фронтальной камеры.

Отсоедините разъём кабеля разъёма для наушников/динамика слухового.

Отсоедините разъём кабеля дигитайзера.

Отсоедините разъём кабеля мягких кнопок плоским концом лопатки.

С помощью лопатки отсоедините разъём кабеля USB-платы.

Отсоедините разъём антенного кабеля.

Снимите два винта Phillips #00 длиной 3,4 мм, фиксирующих материнскую плату к сборке дисплея.

Удалите сборку материнской платы из сборки дисплея.

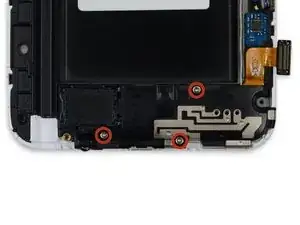

Снимите три винта Phillips #00 длиной 3 мм, фиксирующих корпус динамика к передней панели.

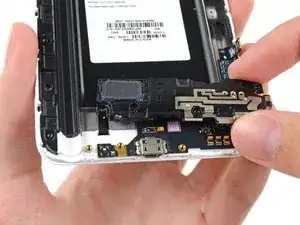

Поднимите корпус динамика со сборки дисплея.

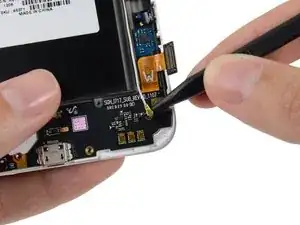

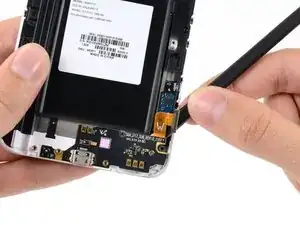

Используйте кончик лопатки, чтобы отсоединить антенный кабель от USB-платы.

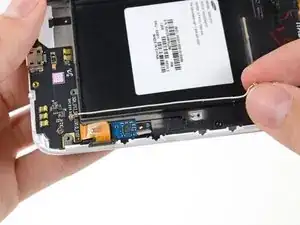

Удалите антенный кабель.

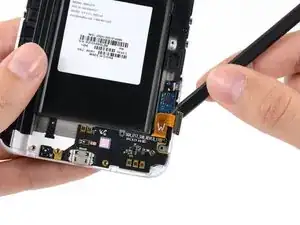

Подденьте плоским концом лопатки USB-плату, чтобы отделить её от сборки дисплея.

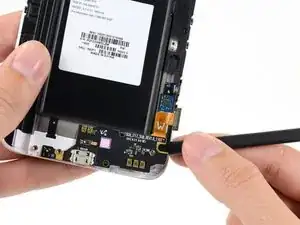

Вставляйте лопатку под небольшим углом, чтобы избежать сгибания или повреждения USB-платы.

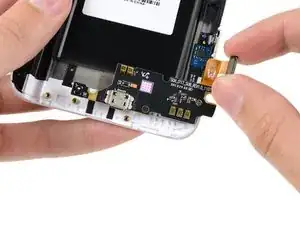

Снимите USB-плату.
