Замена вибромотора Samsung Galaxy Note

Возьмитесь за колпачок стилуса и выньте его из слота в средней рамке.

Подденьте пластиковым инструментом для открытия или ногтем в углублении справа от тыльной камеры, рядом с клавишей регулировки громкости.

Поднимите и снимите заднюю крышку с телефона.

Вставьте палец в выемку батарейного отсека.

Нажмите на батарею в сторону тыльной камеры, одновременно тянув её наружу.

Используйте плоский конец лопатки или ноготь, чтобы слегка нажать карту microSD глубже в её слот до щелчка.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставьте карту microSD в слот до щелчка.

Извлеките карту microSD из её слота в средней рамке.

Используйте пластиковый инструмент для открытия или ноготь, чтобы выдавить SIM-карту из её отсека.

Додвиньте SIM-карту большим пальцем до конца и выньте её из устройства.

Удалите девять винтов Phillips #00 длиной 3,4 мм, крепящих среднюю рамку к сборке дисплея.

Вставьте пластиковый инструмент для открытия слева от кнопки питания между средней рамкой и передней панелью и подденьте.

Проведите пластиковым инструментом вниз по шву.

Вставьте пластиковый инструмент слева от разъёма для наушников между средней рамкой и сборкой дисплея.

Проведите инструментом вдоль верхнего края телефона.

Продолжайте вести инструмент по периметру телефона, пока средняя рамка не отделится.

Снимите среднюю рамку со сборки дисплея.

Аккуратно отсоедините разъём кабеля дисплея плоским концом лопатки.

С помощью лопатки отсоедините разъём кабеля модуля фронтальной камеры.

Отсоедините разъём кабеля разъёма для наушников/динамика слухового.

Отсоедините разъём кабеля дигитайзера.

Отсоедините разъём кабеля сенсорных кнопок плоским концом лопатки.

Используйте лопатку, чтобы отсоединить разъём кабеля платы USB.

Отсоедините разъём антенны.

Удалите два винта Phillips #00 длиной 3,4 мм, крепящие материнскую плату к сборке дисплея.

Снимите узел материнской платы со сборки дисплея.

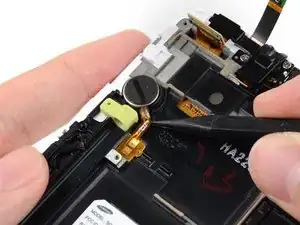

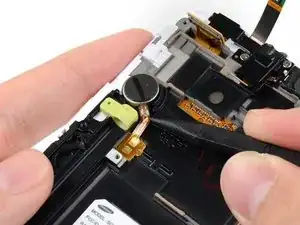

Вставьте кончик лопатки под кабель разъёма вибромотора у контактов, затем поддвиньте его в направлении самого вибромотора.

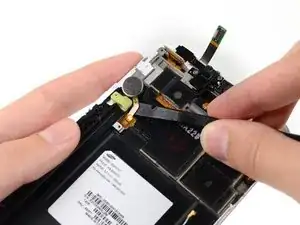

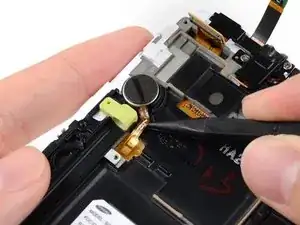

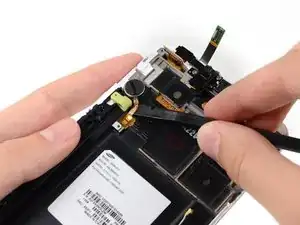

Вставьте плоский конец лопатки под кабель разъёма вибромотора и оторвите его от клея.

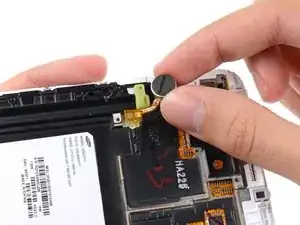

Снимите вибромотор со сборки дисплея.
