Замена задней камеры Motorola Moto E

Выключите устройство перед началом работы.

Чтобы снять заднюю крышку, начните с одного угла и подденьте крышку пластиковым инструментом для открывания, отводя её от телефона.

С пластиковым инструментом для открывания пройдитесь по всему периметру телефона, одновременно приподнимая крышку.

Вы должны услышать щелчок в каждом углу.

Открутите 14 винтов длиной 4 мм, используя отвертку с головкой Torx T4.

Рекомендуется работать на магнитной подложке, так как винты мелкие и их легко потерять.

Используя тот же пластиковый инструмент для открывания, что и в шаге 1, снова подденьте края пластиковой задней крышки.

Перед поднятием крышки убедитесь, что все винты выкручены. Пластиковая панель хрупкая и может сломаться.

Осторожно отведите заднюю панель, открывая доступ к материнской плате. Батарея будет приклеена к задней крышке, поэтому при подъёме будьте аккуратны.

Не прикасайтесь к контактам батареи в красной рамке на изображении.

Осторожно потяните вверх за красный и чёрный силовой кабель, чтобы вынуть разъём из материнской платы.

Отодвиньте батарею и крышку от материнской платы.

Открутите 3 винта длиной 1 мм, используя отвертку Torx T4.

Поднимите белый пластиковый крепёж.

Осторожно выньте оранжевый шлейф.

Осторожно выньте чёрный шлейф.

Используя металлическую лопатку, отведите материнскую плату от сборки экрана.

Используйте пластиковый инструмент для открывания, чтобы поддеть металлический корпус и снять его.

Снимите резиновое покрытие на камере, осторожно поддев его вверх.

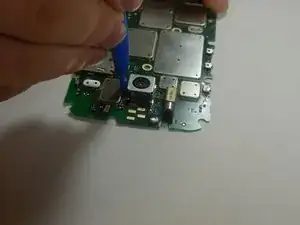

Тем же пластиковым инструментом подденьте блок камеры и снимите его.

Подденьте пластиковым инструментом все четыре стороны камеры несколько раз, пока она не начнёт отлипать.

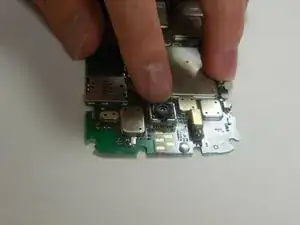

Выньте блок камеры.

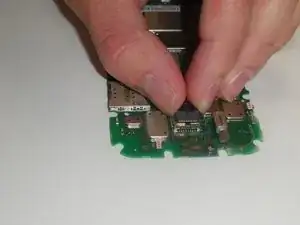

Установите новый блок камеры в разъём и осторожно прижмите.
