Замена материнской платы Motorola Moto E второго поколения

Перед началом ремонта выключите устройство.

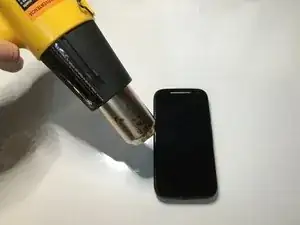

С помощью теплового фена осторожно нагрейте края дисплея, чтобы размягчить клей. Нагрев должен быть таким, чтобы телефон было не слишком горячо держать в руках, но достаточно тёплым.

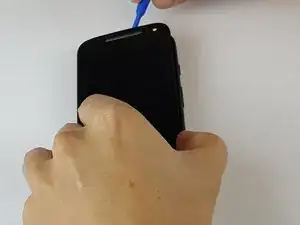

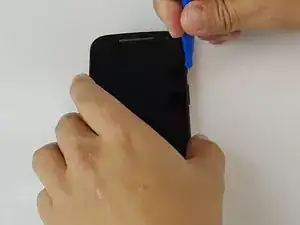

Используя маленький пластиковый инструмент для открывания, подденьте и проведите им по всему периметру телефона, одновременно аккуратно приподнимая дисплей.

Экран закреплён двусторонним скотчем по краю.

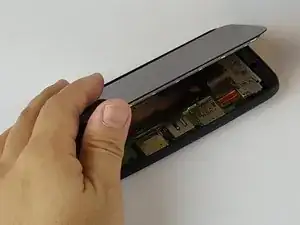

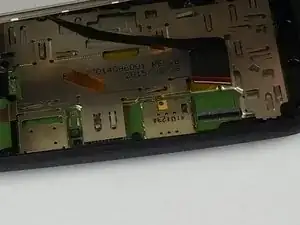

Когда дисплей полностью отстанет от рамки, осторожно приподнимите его и найдите разъём дисплея.

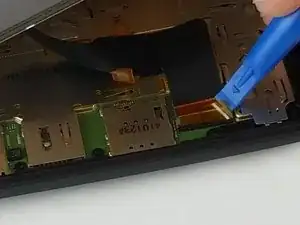

Тем же маленьким пластиковым инструментом аккуратно снимите жёлтую ленту с разъёма.

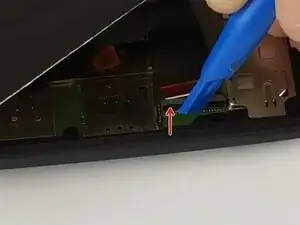

Теперь аккуратно отведите чёрный фиксатор разъёма, поднимая его в направлении красной стрелки.

Не поддёргивайте серую часть разъёма.

Наконец, сдвиньте кабель дисплея с разъёма. Он должен легко сойти, если нет — убедитесь, что чёрный фиксатор полностью отщёлкнут.

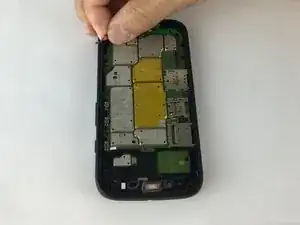

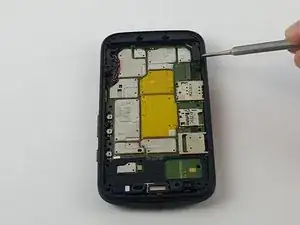

Теперь, когда дисплей снят, снимите алюминиевую защитную пластину с материнской платы.

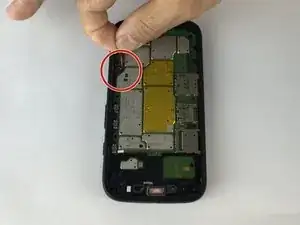

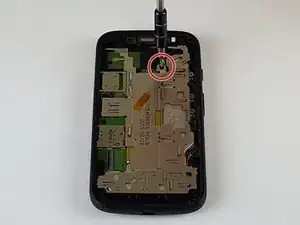

Отвинтите единственный 4 мм винт, расположенный вверху, используя биту T4 Torx.

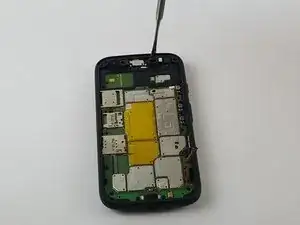

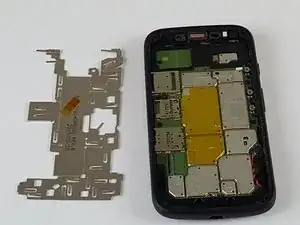

После извлечения винта аккуратно снимите алюминиевую пластину с материнской платы.

Рекомендуется работать на магнитной подложке, так как винты маленькие и их легко потерять.

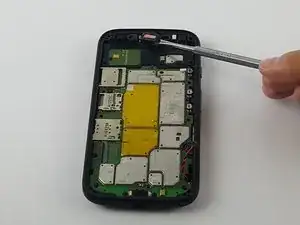

Используя металлическую лопатку, очень осторожно снимите динамик, сначала аккуратно поддев правую сторону, затем низ.

Динамик удерживается двусторонним скотчем и защёлкивается на материнской плате, поэтому будьте предельно осторожны.

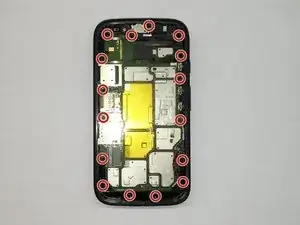

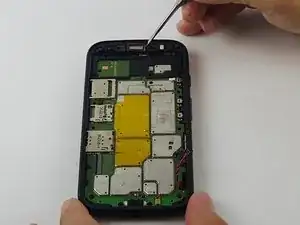

Отвинтите оставшиеся 16 винтов длиной 4 мм, используя биту T4 Torx.

Рекомендуется использовать магнитную подложку, так как винты маленькие и их легко потерять.

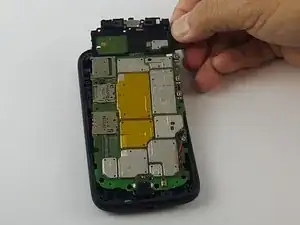

Далее снимите пластиковую C-образную чёрную рамку.

Используя металлическую лопатку, осторожно поднимите правый угол, как указано, и пройдитесь по периметру, пока рамка не снимется с материнской платы.

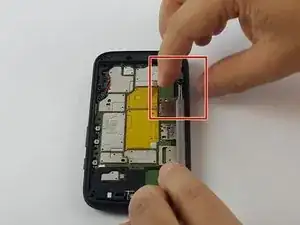

Осторожно приподнимите разъём кабеля батареи — он должен легко выйти.

После отключения кабеля батареи вставьте металлическую лопатку в маленькое отверстие рядом с динамиком и осторожно приподнимите материнскую плату настолько, чтобы между платой и корпусом телефона можно было просунуть палец.

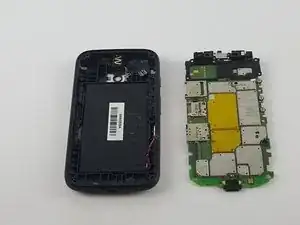

Теперь просто потяните материнскую плату сверху вниз и извлеките её из корпуса телефона.
