Замена дисплейного модуля Motorola Moto E

Выключите устройство перед началом работ.

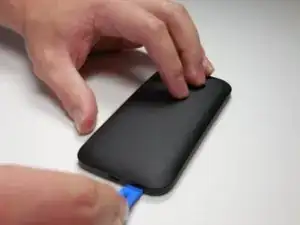

Чтобы снять заднюю крышку, начните с одного угла и вставьте пластиковый инструмент для открывания под крышку, подденьте её и отведите от телефона.

Пластиковым инструментом для открывания подденьте по периметру телефона, одновременно приподнимая крышку.

При каждом углу вы должны слышать щелчок.

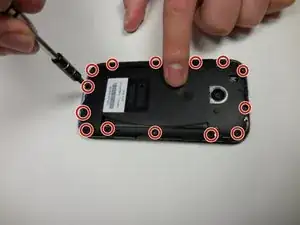

Отвинтите 14 винтов длиной 4 мм с помощью отвертки T4 Torx.

Рекомендуется работать на магнитной платформе, так как винты маленькие и их легко потерять.

Используя тот же пластиковый инструмент, что и в шаге 1, снова подденьте края пластиковой задней крышки.

Убедитесь, что все винты вынуты перед поднятием крышки. Пластиковая задняя панель хрупкая и может сломаться.

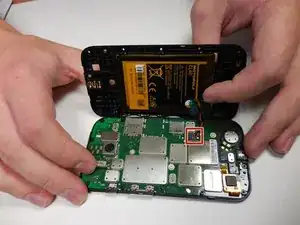

Осторожно приподнимите заднюю панель, чтобы оголить материнскую плату. Аккумулятор будет приклеен к задней крышке, поэтому при снятии будьте осторожны.

Не прикасайтесь к контактам аккумулятора в красном квадрате на фото.

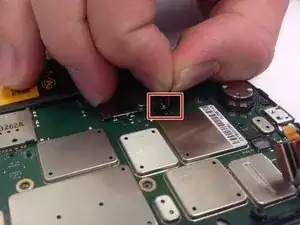

Аккуратно потяните за красный и чёрный силовой кабель, чтобы вывести разъём из материнской платы.

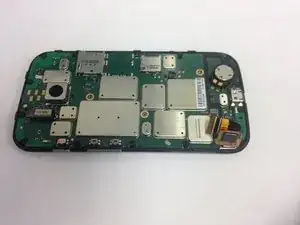

Отодвиньте аккумулятор и крышку от материнской платы.

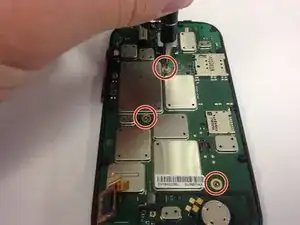

Отвинтите 3 винта длиной 1 мм с помощью отвертки T4 Torx.

Поднимите белое пластиковое крепление.

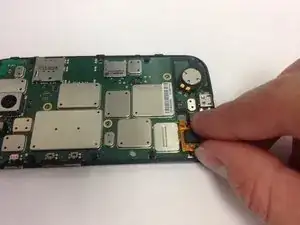

Осторожно выньте оранжевый ленточный кабель.

Осторожно выньте чёрный ленточный кабель.

Используя металлическую лопатку, подденьте материнскую плату и отделите её от узла экрана.

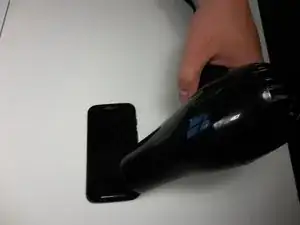

Используйте тепловой фен или фен для волос, чтобы нагреть края. Это ослабит клей, и экран можно будет снять.

Телефон будет очень горячим. Избегайте прямого контакта с металлическими деталями.

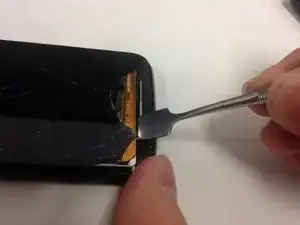

Осторожно подведите металлическую лопатку под экран и отогните его от основания.

Продвигайте металлическую лопатку под дигитайзер вдоль всей длины телефона, чтобы отделить экран от клея.

Если экран был разбит, осколки стекла могут оторваться и проколоть кожу.

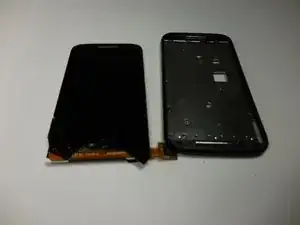

Продолжайте нагревать и отделять, пока экран полностью не отделится от остальной части телефона.

Чтобы установить новый экран, прижмите новый экран и дигитайзер на место, затем снова примените тепло для приклеивания нового экрана.
