Замена кнопок громкости и питания Motorola Moto E

Выключите устройство перед началом работ.

Чтобы снять заднюю крышку, начните с одного из углов: подденьте пластиковым инструментом для вскрытия крышку и оттяните её от корпуса телефона.

Продолжайте поддевать пластиковым инструментом по всему периметру телефона, одновременно поднимая крышку.

Вы должны услышать щелчок в каждом углу.

Открутите 14 винтов длиной 4 мм с помощью отвертки T4 Torx.

Рекомендуется работать на магнитной подложке, поскольку винты мелкие и их легко потерять.

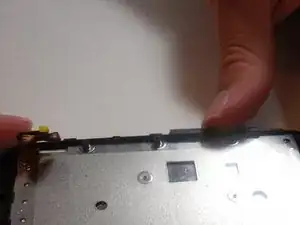

Используя тот же пластиковый инструмент для вскрытия, что и в шаге 1, снова подденьте края пластиковой задней крышки.

Убедитесь, что все винты извлечены, прежде чем поднимать крышку. Пластиковая задняя панель хрупкая и может сломаться.

Осторожно приподнимите заднюю панель, обнажив материнскую плату. Батарея будет приклеена к внутренней стороне крышки, поэтому при её отрыве соблюдайте осторожность.

Не прикасайтесь к контактам батареи, отмеченным красным квадратом на изображении.

Осторожно потяните вверх красный и чёрный провод питания, чтобы вывести разъём из материнской платы.

Отодвиньте батарею и крышку от материнской платы.

Открутите 3 винта длиной 1 мм с помощью отвертки T4 Torx.

Поднимите белую пластиковую крепёжную скобу.

Осторожно выньте оранжевый ленточный кабель.

Осторожно вытяните чёрный ленточный кабель.

С помощью металлической лопатки подденьте материнскую плату и отделите её от сборки экрана.

Найдите три защёлки на тыльной стороне кнопок громкости и питания.

Нажмите сильно на защёлки пластиковым лопаткой, пока они не выйдут из посадочных мест.

Вставьте новые кнопки в узлы.

Убедитесь, что новые кнопки установлены в правильном направлении. Внешняя часть кнопки должна соответствовать форме отверстия.
