Замена тыловой камеры Motorola Moto E 2-го поколения

Выключите устройство перед началом ремонта.

С помощью теплового фена аккуратно нагрейте края дисплея, чтобы размягчить клей. Нагрев должен быть таким, чтобы телефон было не слишком горячо держать в руках, но при этом клей должен быть достаточно размягчен.

Используя маленький пластиковый инструмент для вскрытия, подденьте и проведите им по периметру телефона, аккуратно приподнимая дисплей.

Экран зафиксирован двусторонней лентой по краю.

Когда дисплей полностью отстанет от рамы, аккуратно поднимите его и найдите разъём дисплея.

Используя тот же маленький пластиковый инструмент, аккуратно снимите жёлтую ленту с разъёма.

Теперь аккуратно отведите вверх чёрный фиксатор разъёма в направлении красной стрелки.

Не поддевать серую часть разъёма.

В конце сдвиньте кабель дисплея с разъёма. Он должен легко сойти; если нет, убедитесь, что чёрный фиксатор полностью отщёлкнут.

Теперь, когда дисплей снят, удалите алюминиевую крышку с материнской платы.

Открутите единственный винт длиной 4 мм, расположенный сверху, используя отвертку T4 Torx.

После извлечения винта аккуратно снимите алюминиевую крышку с материнской платы.

Рекомендуется работать на магнитной панели, так как винты маленькие и их легко потерять.

Используя металлическую лопатку, очень аккуратно снимите динамик, сначала слегка поддев правую сторону, затем нижнюю.

Динамик удерживается двусторонней лентой и защёлками на материнской плате, будьте очень осторожны.

Открутите оставшиеся 16 винтов длиной 4 мм, используя отвертку T4 Torx.

Рекомендуется использовать магнитную панель, так как винты маленькие и их легко потерять.

Далее снимите пластиковую C-образную чёрную рамку.

Используя металлическую лопатку, аккуратно потяните за правый угол, как показано, и продолжайте по периметру, пока она не отойдёт от материнской платы.

Осторожно поднимите разъём кабеля батареи — он должен легко выйти.

После отключения кабеля батареи используйте металлическую лопатку и осторожно вставьте её в маленькое отверстие рядом с динамиком и подденьте материнскую плату достаточно, чтобы можно было просунуть палец между материнской платой и рамой телефона.

Теперь просто потяните материнскую плату сверху вниз и извлеките её из корпуса телефона.

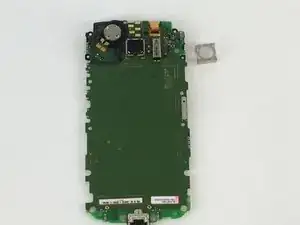

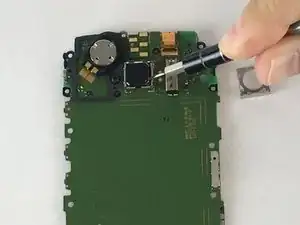

Используя лопатку (игнорируйте показанную отвертку), подденьте металлическую квадратную рамку с каждой стороны, пока она не снимется.

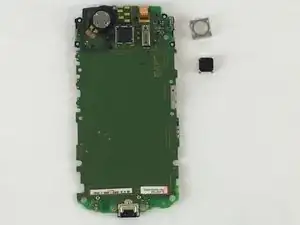

Когда металлическая квадратная рамка снята, используйте тот же инструмент, чтобы поддеть камеру, аккуратно потянув с каждой стороны, пока она не выйдет.
