Замена внутреннего динамика для звонков HTC Maple 100
В этом руководстве показано, как удалить внутренний динамик, используемый во время телефонных разговоров. Возможно, Вам потребуется заменить его, если качество звонка значительно ухудшилось или если нет звука.
Шаг 1
Сначала снимите заднюю крышку телефона, чтобы получить доступ к батарее.
Шаг 2
Переверните телефон.
Нажмите вперед на батарею большим пальцем.
Шаг 3
Вытащите батарею, поднимая ее вверх.
При повторной сборке убедитесь, что контакты батареи совпадают.
Шаг 4
Удалите четыре винта Torx T6 длиной 4.9 мм, которые крепят заднюю панель к остальной части телефона.
Шаг 5
Удалите два винта Phillips #00 длиной 4.3 мм, которые крепят заднюю панель к остальной части телефона.
Шаг 6
Вставьте пластиковый инструмент для открытия вдоль швов в разных точках, чтобы отщелкнуть защелки.
Это может потребовать некоторой силы. Заглушка USB-порта может упасть на этом этапе.
Шаг 7
Удалите один винт Phillips #00 длиной 3.3 мм.
Шаг 8
Используйте палец или пластиковый инструмент для открытия, чтобы отсоединить плату.
Будьте внимательны с шлейфом, подключенным к материнской плате внутри телефона.
Шаг 9
Удалите желтую полоску ленты с телефона.
Шаг 10
Поднимите фиксирующую крышку ногтем или пластиковым инструментом для открытия.
Слегка потяните за шлейф пальцами.
Шаг 11
Разъедините материнскую плату и переднюю панель.
Удалите другую желтую полоску ленты с конца шлейфа.
Шаг 12
Осторожно потяните за шлейф, чтобы отделить материнскую плату.
Шаг 13

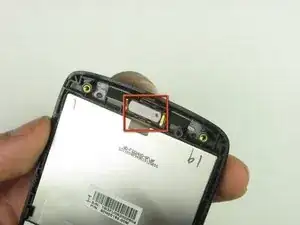

Найдите внутренний динамик в верхней центральной части телефона.
Шаг 14

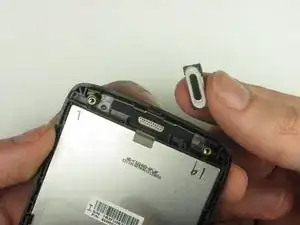

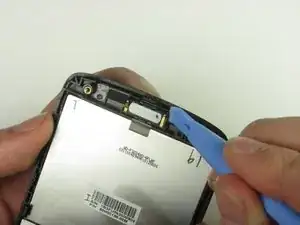

Используя пластиковый инструмент для открытия, аккуратно извлеките внутренний динамик.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
