Замена клавиатуры HTC Maple 100

Сначала снимите заднюю крышку телефона, чтобы получить доступ к батарее.

Переверните телефон.

Нажмите на батарею большим пальцем.

Извлеките батарею, поднимая ее вверх.

При сборке убедитесь, что контакты батареи совпадают.

Удалите четыре винта Torx T6 размером 4.9 мм, которые крепят заднюю панель к остальной части телефона.

Удалите два винта Phillips #00 размером 4.3 мм, которые крепят заднюю панель к остальной части телефона.

Вставьте пластиковый инструмент для открытия в швы в разных местах, чтобы отжать зажимы.

Это может потребовать некоторого усилия. Крышка порта USB может отвалиться на этом этапе.

Удалите один винт Phillips #00 размером 3.3 мм.

Используйте палец или пластиковый инструмент для открытия, чтобы отсоединить плату.

Обратите внимание на шлейф, подключенный к материнской плате внутри телефона.

Отклейте желтый кусок ленты от телефона.

Поднимите удерживающую планку ногтем или пластиковым инструментом для открытия.

Аккуратно потяните за шлейф пальцами.

Разъедините материнскую плату и фронтальную панель.

Удалите другой желтый кусок ленты с конца шлейфа.

Аккуратно потяните за шлейф, чтобы отделить материнскую плату.

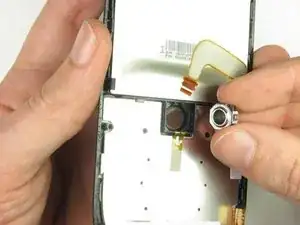

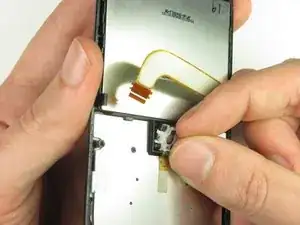

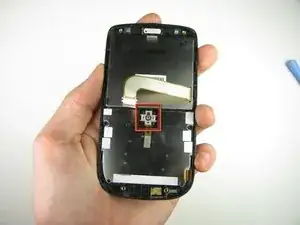

С помощью пальцев аккуратно выньте трекбол.

Удалите четыре винта Phillips #00 размером 1.9 мм.

Аккуратно оторвите ленту.

Аккуратно удалите плату.

Аккуратно удалите клавиши.
