Замена экрана HTC HD2

Осторожно снимите заднюю крышку с корпуса телефона.

Поместите палец под небольшой выступ с левой стороны батареи.

Положите телефон экраном вниз.

Поднимите выступ и выньте батарею из телефона.

Снимите четыре чёрных винта T5 длиной 3.5 мм с задней части телефона.

Вставьте плоский конец лопатки между средней рамой и дисплеем.

Проведите лопаткой вдоль зазора между рамой и дисплеем.

Используя лопатки в качестве рычага, аккуратно отожмите среднюю рамку от блока дисплея.

Этот процесс потребует усилий. Продолжайте медленно и осторожно поддевать, пока рамка не начнёт отставать.

Когда она начнёт отходить, оттяните среднюю рамку от телефона.

Вкладыш кнопки регулировки громкости может отвалиться при снятии. Его легко можно прикрепить обратно.

Положите телефон экраном вниз.

С помощью пинцета отсоедините небольшой разъём вибромотора от его гнезда на плате.

Выньте вибромотор из телефона.

Отсоедините кабель маленького динамика от его гнезда на плате.

Удалите разговорный динамик из телефона.

Отсоедините кабель вспышки от его гнезда внизу материнской платы.

Осторожно вытащите кабель из паза в рамке, продвигаясь к камере.

Снимите вспышку камеры и её крышку с платы.

Возможно, потребуется отодвинуть наклейку, расположенную за батареей.

Работайте аккуратно. Чрезмерная сила может повредить камеру или материнскую плату.

Вокруг камеры находится тонкий экранный кожух. Снимите его пинцетом.

Пинцетом извлеките основную камеру.

Удалите пять винтов Torx T5 с материнской платы.

Отсоедините кабель вспышки от его гнезда внизу материнской платы.

Осторожно вытяните кабель вспышки из его паза в боковой части телефона.

Снимите вспышку камеры и её крышку с платы.

Возможно, потребуется отодвинуть наклейку, расположенную за батареей.

Работайте аккуратно. Чрезмерная сила может повредить камеру или материнскую плату.

Найдите коаксиальный Bluetooth-кабель, который соединяет верхнюю и нижнюю платы телефона.

С помощью пинцета выведите оба конца кабеля из гнезд на платах и полностью удалите его.

Найдите AP FPC — один из самых маленьких разъёмов на нижней плате.

Подденьте маленькую чёрную защёлку пинцетом, затем отсоедините кабель.

Этот шаг практически необратим, поэтому не выполняйте его, если это не абсолютно необходимо.

Помните, как вы отодвигали часть большой наклейки в центре? Теперь её нужно снять полностью.

Это может занять время и потребовать использования пинцета; продолжайте, пока наклейка полностью не удалится.

Найдите модуль GPS в верхнем левом углу телефона.

Отсоедините белый кабель от его гнезда на материнской плате.

Кабель не нужно отсоединять от основной нижней платы.

Этот кабель подключён к нижней стороне нижней платы. Если он отсоединён, обязательно подключите его перед сборкой телефона.

Если этот шаг не проходит легко, проверьте, нет ли ещё винтов, которые удерживают плату на месте.

После отключения кабеля извлеките плату GPS из телефона с помощью пинцета.

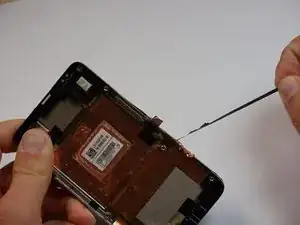

С помощью лопатки начинайте поддевать медно окрашенную плату в центре, отводя её от телефона, чтобы ослабить.

Также подденьте маленькую деталь, которая проходит под местом, где на полном телефоне находится регулятор громкости.

Под основной платой находится соединительный кабель, поэтому не тяните плату полностью сразу.

Осторожно отожмите верхнюю и нижнюю платы от телефона и поверните их влево.

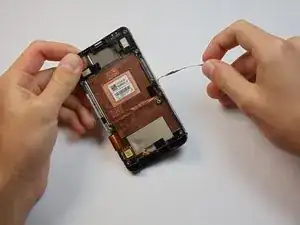

С обнажённой тыльной стороны основной платы поднимите маленький коричневый фиксатор на конце разъёма и отключите последний кабель, который соединяет её с основной платой.

Внимание: если ваш экран ещё не был треснут, в следующих шагах это очень легко повредить. Действуйте очень осторожно.

Этот шаг может занять несколько минут нагрева.

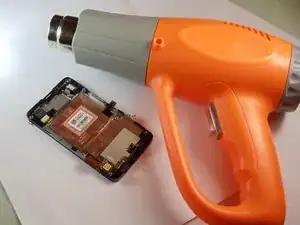

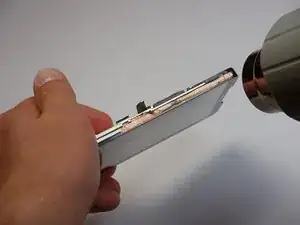

Используйте строительный фен или фен для волос, чтобы смягчить клей между экраном и корпусом.

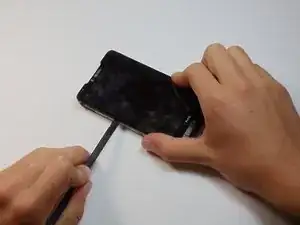

После нагрева аккуратно оттяните покрытие вдоль боков телефона.

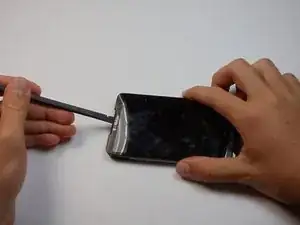

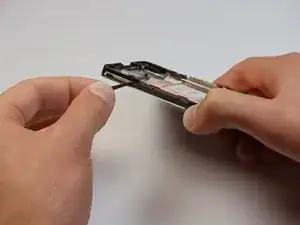

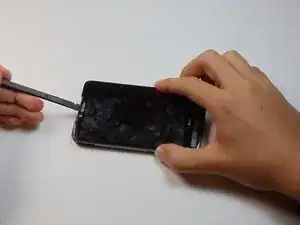

Вставьте лопатку в верхней части ближе к задней стороне телефона и проведите вдоль, чтобы полностью отделить клей. Повторите для обеих сторон.

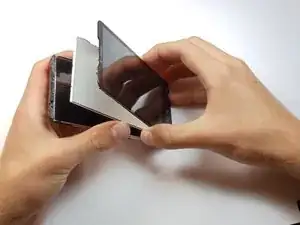

Внимание. Сенсорный слой прочно приклеен к стеклу ЖК-дисплея. Тщательно просмотрите, чтобы отделить сенсорный слой от панели ЖК-дисплея, а не часть самой панели.

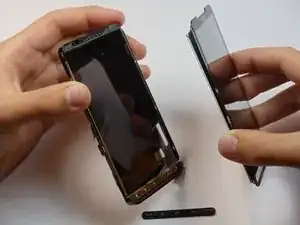

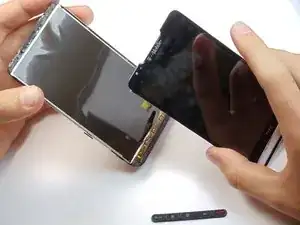

Выдавите ряд кнопок снизу телефона. Они должны просто выпасть, когда корпус снят.

Поздравляем! Вы добрались до экрана и передней крышки! Теперь вы можете заменить разбитый экран.
