Замена материнской платы HTC Maple 100

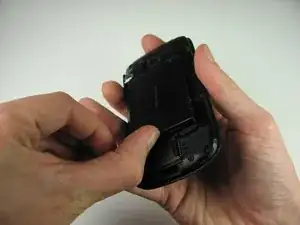

Сначала снимите заднюю крышку телефона, чтобы получить доступ к батарее.

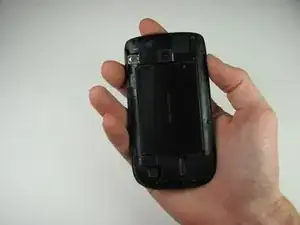

Переверните телефон.

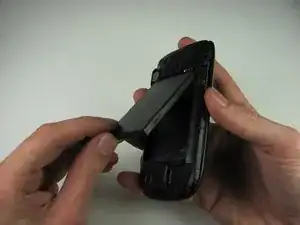

Продвиньте батарею вперед большим пальцем.

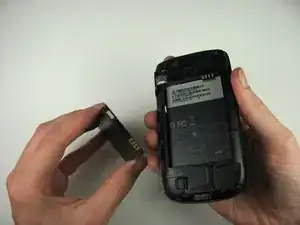

Поднимите батарею вверх и извлеките её.

При сборке убедитесь, что контакты батареи совпадают.

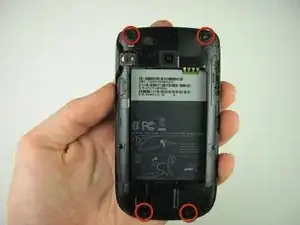

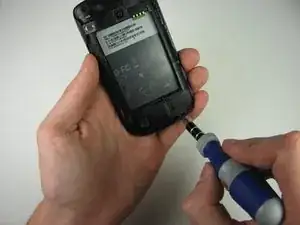

Удалите четыре винта Torx T6 длиной 4,9 мм, которые крепят заднюю панель к остальной части телефона.

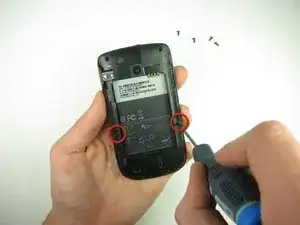

Удалите два винта Phillips #00 длиной 4,3 мм, которые крепят заднюю панель к остальной части телефона.

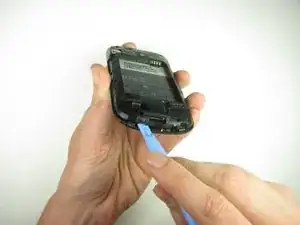

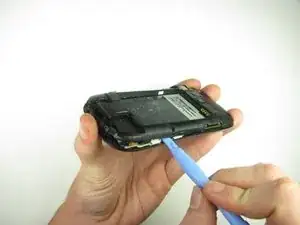

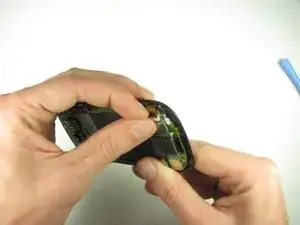

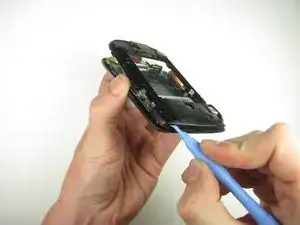

Вставьте пластиковый инструмент для открытия по швам в нескольких точках и отожмите защёлки.

Для этого может потребоваться небольшое усилие. Крышка порта USB может отвалиться на этом шаге.

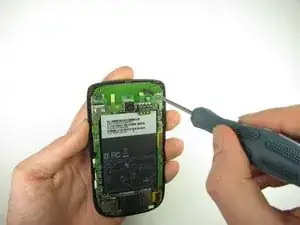

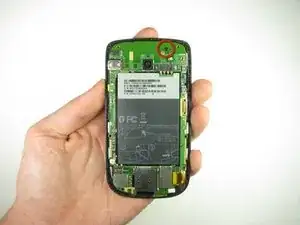

Удалите один винт Phillips #00 длиной 3,3 мм.

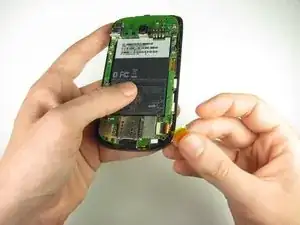

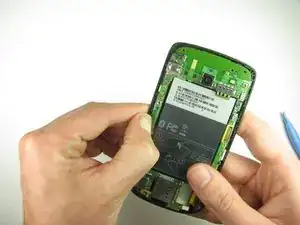

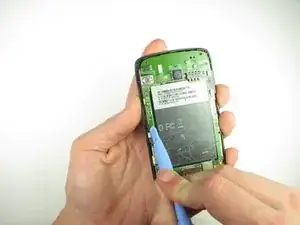

Используйте палец или пластиковый инструмент для открытия, чтобы отщёлкнуть плату.

Учтите наличие ленточного кабеля, подключённого к материнской плате внутри телефона.

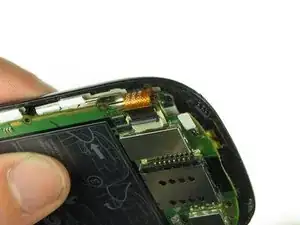

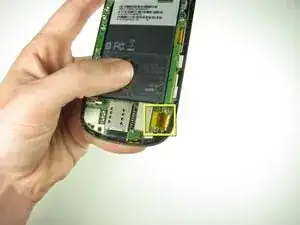

Отклейте жёлтый кусочек ленты от телефона.

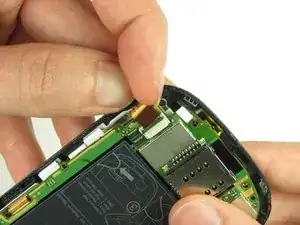

Поднимите фиксирующую защёлку ногтем или пластиковым инструментом для открытия.

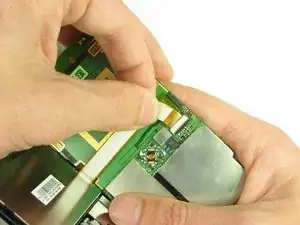

Аккуратно потяните за ленточный кабель пальцами.

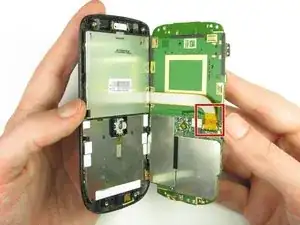

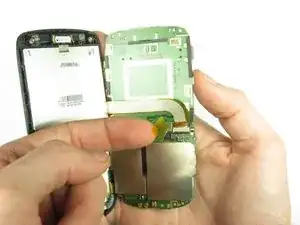

Разделите материнскую плату и переднюю панель.

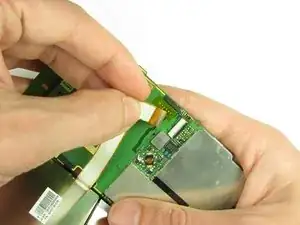

Снимите другой жёлтый кусочек ленты с конца ленточного кабеля.

Аккуратно потяните за ленточный кабель, чтобы отделить материнскую плату.
