Замена передней панели HTC Maple 100

Сначала снимите заднюю крышку телефона, чтобы получить доступ к аккумулятору.

Переверните телефон.

Надавите большим пальцем на аккумулятор, двигая его вперёд.

Извлеките аккумулятор, подняв его вверх.

При сборке убедитесь, что контактные площадки аккумулятора совпадают.

Снимите четыре винта Torx T6 длиной 4,9 мм, которые крепят заднюю панель к корпусу телефона.

Снимите два винта Phillips №00 длиной 4,3 мм, которые крепят заднюю панель к корпусу телефона.

Вставьте пластиковую отвёртку вдоль швов в разных местах, чтобы отсоединить защёлки.

Может потребоваться некоторое усилие. В этом шаге может отпасть крышка разъёма USB.

Снимите один винт Phillips №00 длиной 3,3 мм.

Отсоедините плату, используя палец или пластиковую отвёртку.

Обратите внимание на шлейф, подключённый к материнской плате внутри телефона.

Отклейте жёлтую полоску ленты от телефона.

Поднимите фиксатор шлейфа ногтем или пластиковой отвёрткой.

Аккуратно потяните за шлейф руками.

Разъедините материнскую плату и переднюю панель.

Снимите другую жёлтую полоску ленты с конца шлейфа.

Осторожно потяните за шлейф, чтобы отделить материнскую плату.

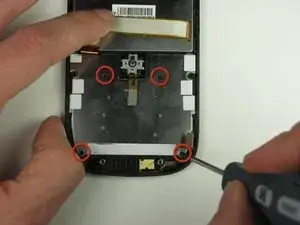

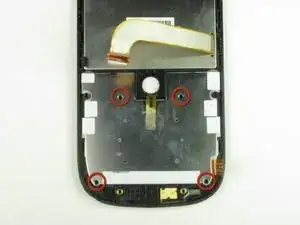

Снимите четыре винта Phillips №00 длиной 1,9 мм.

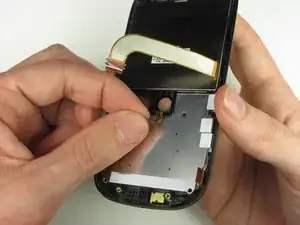

Осторожно отклейте ленту.

Аккуратно снимите плату.

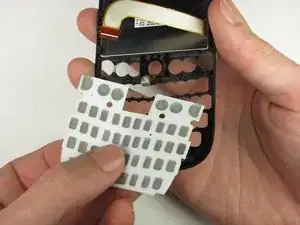

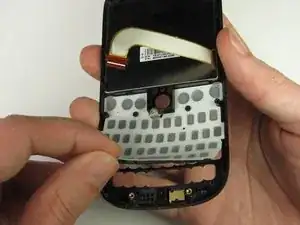

Аккуратно снимите клавиши.

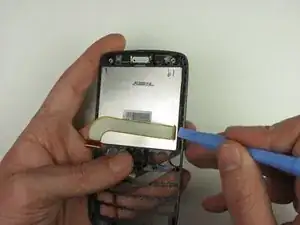

Используя пластиковую отвёртку, извлеките экран ЖК-дисплея и снимите его руками.

Действуйте аккуратно, так как экран ЖК-дисплея хрупкий.

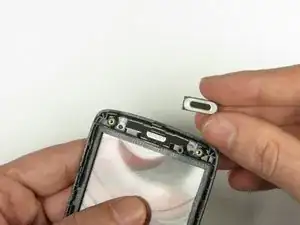

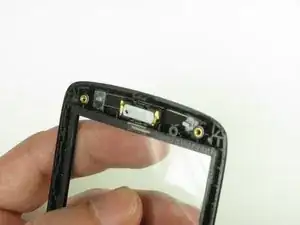

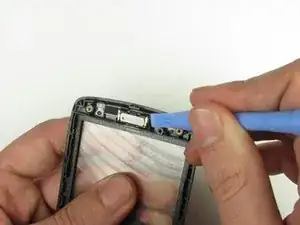

Используйте пластиковую отвёртку для снятия внутреннего слухового динамика.
