Замена материнской платы HTC HD2

Осторожно снимите заднюю крышку с задней панели телефона.

Поместите палец под небольшой выступ слева от аккумулятора.

Положите телефон экраном вниз.

Поднимите аккумулятор за выступ и извлеките его из телефона.

Выкрутите четыре чёрных винта Т5 длиной 3,5 мм с задней панели телефона.

Вставьте плоский конец лопатки между средней рамой и дисплеем.

Перемещайте лопатку вдоль шва между рамой и дисплеем.

Используя лопатку как рычаг, аккуратно отогните среднюю раму от сборки дисплея.

Этот процесс потребует определённых усилий. Продолжайте медленно и аккуратно отгибать раму, пока она не начнёт отсоединяться.

По мере освобождения отводите среднюю раму от телефона.

Во время снятия может выпасть клавиша регулировки громкости. Её легко можно будет вновь установить.

Положите телефон экраном вниз.

Пинцетом отключите небольшой разъём вибромотора от его гнезда на материнской плате.

Извлеките вибромотор из телефона.

Отключите кабель маленького динамика от его разъёма на материнской плате.

Извлеките динамик для разговора из телефона.

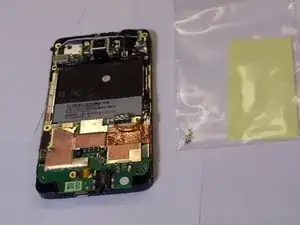

Выкрутите пять винтов Т5 Torx с материнской платы.

Отключите кабель вспышки от его разъёма в нижней части материнской платы.

Аккуратно извлеките кабель вспышки из паза в боковой части телефона.

Снимите вспышку камеры и её крышку с платы.

Может потребоваться отклеить наклейку, расположенную под аккумулятором.

Работайте аккуратно. Избыточное усилие может повредить камеру или материнскую плату.

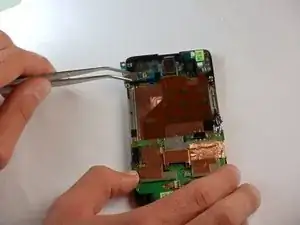

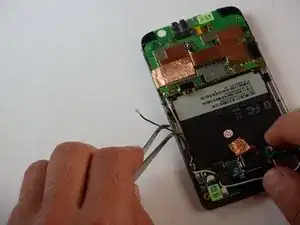

Найдите коаксиальный кабель Bluetooth, соединяющий верхнюю и нижнюю платы телефона.

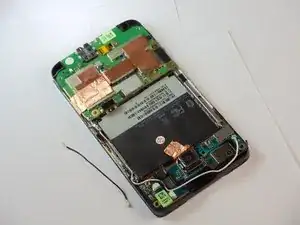

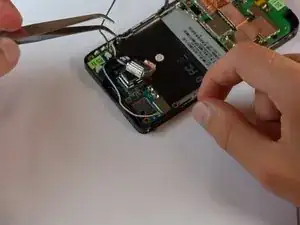

Пинцетом отсоедините оба конца кабеля от плат и полностью удалите его.

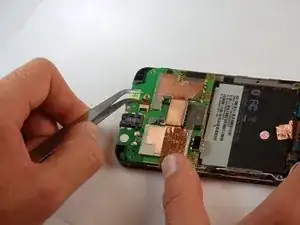

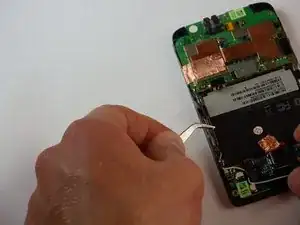

Найдите разъём AP FPC — один из самых маленьких разъёмов на нижней плате.

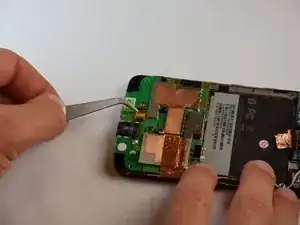

Пинцетом поднимите маленькую чёрную защёлку, затем извлеките кабель.

Этот шаг, по сути, необратим, поэтому не выполняйте его, если это абсолютно необходимо.

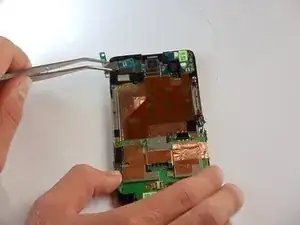

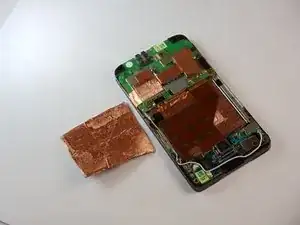

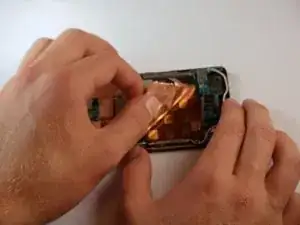

Помните, как ранее отклеивалась часть большой наклейки в середине? Теперь нужно снять её полностью.

Это может занять некоторое время, придётся применить пинцет, но продолжайте, пока вся наклейка не будет удалена.

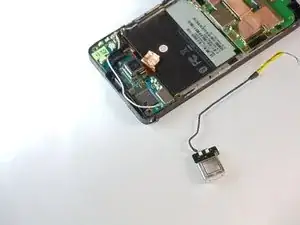

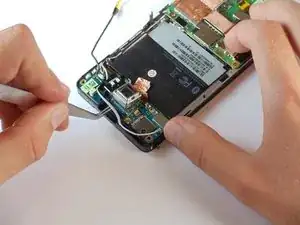

Теперь найдите плату GPS в левом верхнем углу телефона.

Отключите белый кабель от его разъёма на материнской плате.

Кабель не нужно отключать от основной нижней платы.

Кабель подключён к нижней стороне нижней платы. Если он будет отсоединён, обязательно подключите его обратно перед сборкой телефона.

Если этот шаг выполняется с трудом, проверьте, не остались ли винты, удерживающие плату на месте.

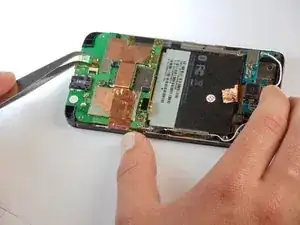

После отключения кабеля, пинцетом извлеките плату GPS из телефона.

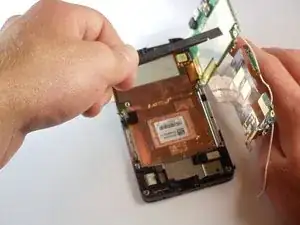

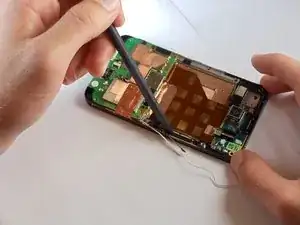

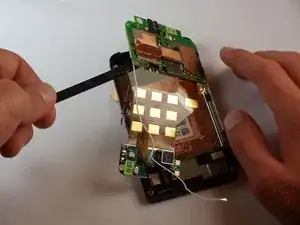

Лопаткой начните отгибать медную плату в центре от корпуса, чтобы ослабить её.

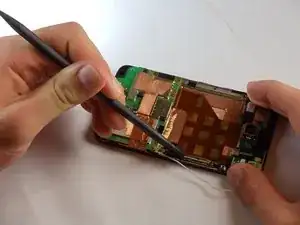

Также отогните небольшой участок, проходящий под местом, где находится переключатель громкости в полностью собранном телефоне.

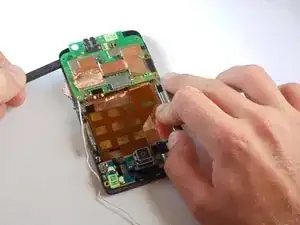

Под основной платой находится соединительный кабель, поэтому не вытаскивайте плату полностью сразу.

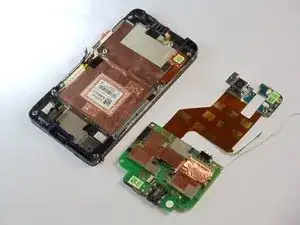

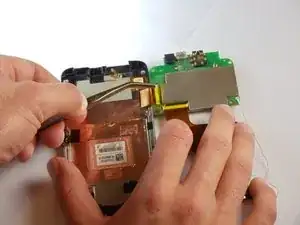

Аккуратно извлеките верхнюю и нижнюю платы из телефона и поверните их влево.

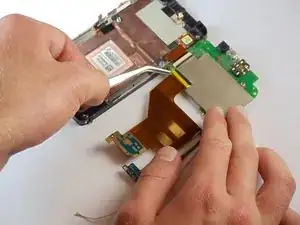

После того как обратная сторона основной платы оказалась открыта, отведите вверх маленький коричневый рычажок на конце разъёма и отключите последний кабель, соединяющий её с основной платой.
