Замена экрана Microsoft Lumia 950 XL

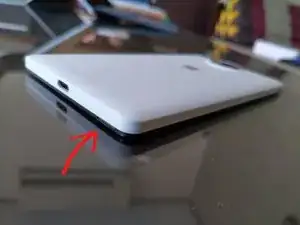

Задняя крышка Lumia 950 XL очень легко снимается. Внизу телефона есть выемка, которая подскажет, с какого места начинать работу.

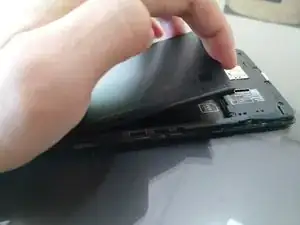

Снимите заднюю крышку, поддев её пальцами.

Поднимите аккумулятор с помощью пальцев.

Всё должно легко выскочить, так как здесь нет клея или адгезива.

Обязательно извлеките SIM-карту или microSD-карту, если они установлены.

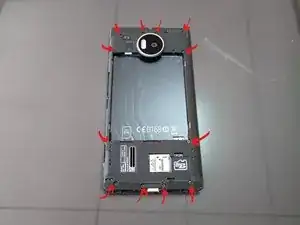

Открутите 12 винтов Torx (T5) в задней панели.

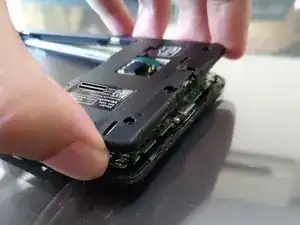

Поднимите заднюю пластину от нижней части телефона.

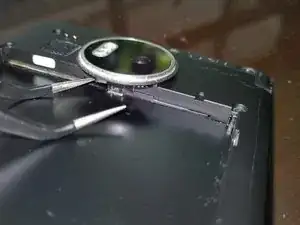

Чтобы снять эту заднюю панель, есть защёлка, скрытая под круглым вырезом камеры. Используйте пинцет, чтобы аккуратно снять её. Применять силу не требуется.

Теперь, когда задняя пластина снята, видны различные компоненты, такие как тепловая трубка, слуховой динамик и громкоговоритель.

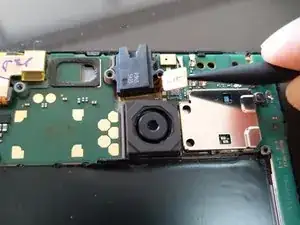

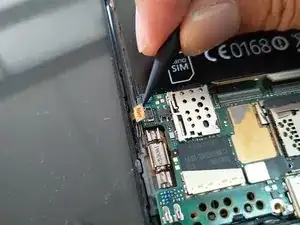

Отсоедините разъём для наушников с помощью лопатки. Затем подденьте его пинцетом.

Есть три разъёма, которые нужно отсоединить перед работой с материнской платой.

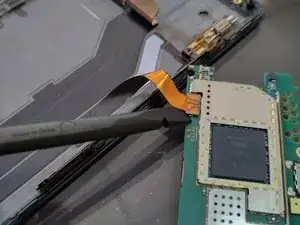

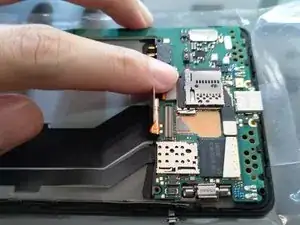

С помощью лопатки снимите первые два разъёма.

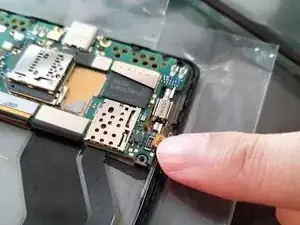

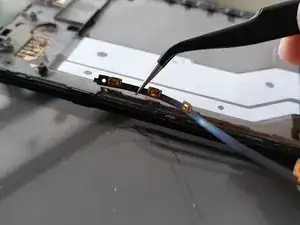

Ещё один небольшой разъём связан с боковыми кнопками. Снова отсоедините его лопаткой.

Материнская плата защёлкнута с задней частью дисплейного модуля.

Начните работу с верхнего правого угла телефона. Снимите материнскую плату с защёлки вручную или используйте ломаную лопатку, чтобы немного поддеть и облегчить процесс.

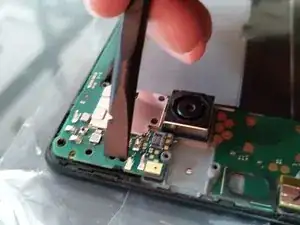

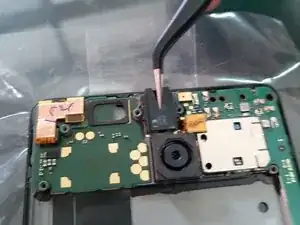

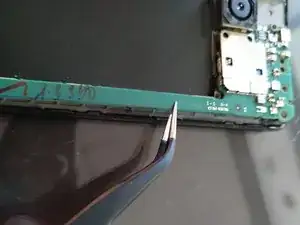

Используйте пинцет, чтобы приподнять материнскую плату. Это может потребовать небольшого усилия, так как на этой части платы есть маленькие защёлки снизу.

Продолжайте отсоединять материнскую плату по кругу до нижней половины телефона. Всё просто!

На задней стороне материнской платы нужно отсоединить ещё один разъём.

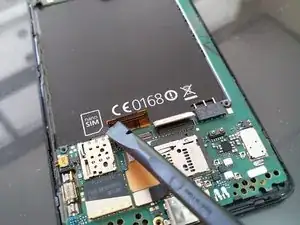

Начните со снятия наклейки под аккумулятором.

Поднимите материнскую плату, начиная с нижней части телефона, и аккуратно переверните её. Вы увидите скрытый разъём.

Этот разъём также соединяет материнскую плату с дополнительной платой.

Отсоедините его лопаткой

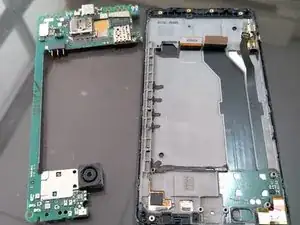

Теперь материнская плата может быть удалена.

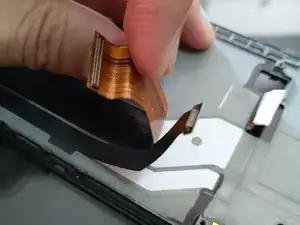

Снимите два разъёма, которые соединяют дополнительную плату с материнской платой. Они слегка приклеены и легко снимаются вручную.

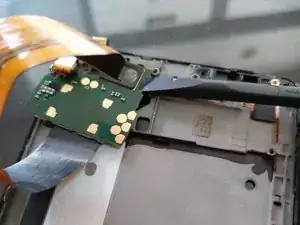

Снимите дополнительную плату с помощью лопатки.

Снимите вибромотор с помощью лопатки.

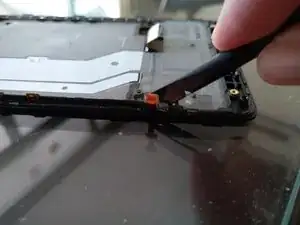

Снимите боковую панель лопаткой. Она слегка приклеена, но может быть поднята пальцами или пинцетом.

Начните сборку, поместив дополнительную плату в новый экран.

Установите вибромотор на место.

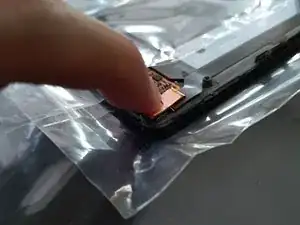

Новый экран должен иметь лёгкий клей, чтобы зафиксировать два кабеля от дополнительной платы.

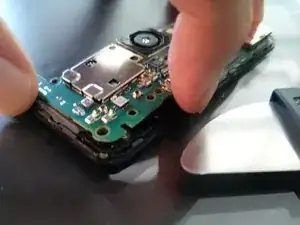

Подключите разъём на задней стороне материнской платы, защёлкнув плату на место. Начните с верхнего правого угла телефона и прижмите материнскую плату в защёлки с помощью лопатки.

Подключите все 3 разъёма.

Установите разъём для наушников и подключите его к материнской плате.

Верните наклейку под аккумулятор на место

Впрочем, это можно сделать позже, после попытки включить устройство.

Поставьте заднюю панель поверх материнской платы и закрутите все 12 винтов!

После закрытия задней крышки попробуйте включить телефон!!

Эта запчасть — OLED-экран. Он значительно выше по качеству по сравнению с заменой на LCD.
