Замена материнской платы Microsoft Lumia 650

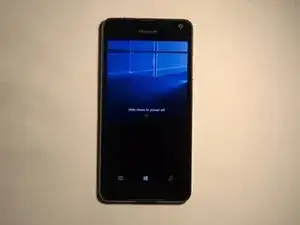

Нажмите и удерживайте кнопку питания и проведите вниз, чтобы выключить устройство.

Снимите заднюю крышку, поддев её снизу.

Задняя пластиковая панель довольно гибкая, но не сгибайте её слишком сильно при снятии.

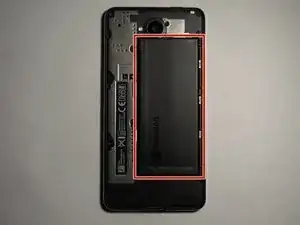

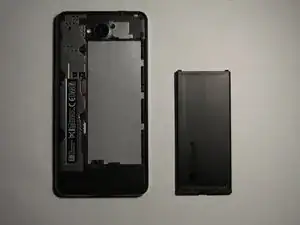

После снятия задней крышки поднимите аккумулятор сверху и извлеките его.

Всегда обращаться с аккумуляторами следует осторожно, даже если они кажутся защищёнными. Храните его в безопасном месте.

Если они установлены, извлеките SIM‑карту и карту памяти из гнезда рядом с аккумулятором.

Чтобы извлечь карту памяти, подденьте её ногтем и вытяните.

Чтобы извлечь SIM‑карту, нажмите на неё и выньте.

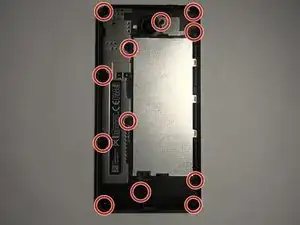

Удалите 12 винтов Torx T4 с задней панели телефона.

Подденьте панель по контуру, чтобы снять её с телефона.

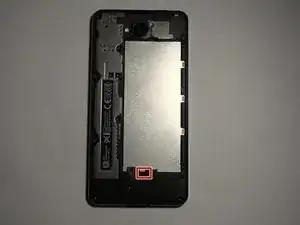

На панели рядом с контактами аккумулятора есть маленькая защёлка, отмеченная красным, которую очень легко сломать.

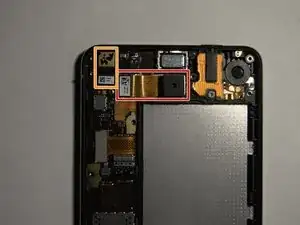

Отключите камеры от материнской платы.

Отключите разъём задней камеры и извлеките камеру из телефона.

Отключите разъём фронтальной камеры и извлеките камеру из телефона. Она зафиксирована небольшим количеством клея, но её можно вытянуть.

Теперь эти детали можно заменить.

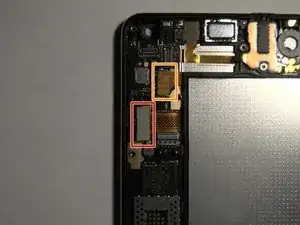

Отключите оставшиеся ленточные кабели от материнской платы.

Отключите ленточный кабель дисплея.

Отключите ленточный кабель верхнего модуля ввода/вывода, динамика и датчика приближения.

Отодвинув ленточные кабели в сторону, вы можете извлечь материнскую плату.
