Замена верхнего динамика Fusion5 5.5 Gen II
Это руководство по замене верхнего динамика для Fusion5 5.5 Gen II.
Если громкость верхнего динамика вашего устройства снизилась или он полностью не работает, возможно, его нужно заменить на новый.
Если вы хотите получить больше информации о симптомах, обратитесь к этой странице: страница по устранению неполадок.
В этом руководстве по замене есть несколько шагов, требующих деликатного обращения, например переворачивание небольшого фиксирующего механизма, который удерживает кабель компонента.
Перед разборкой убедитесь, что устройство выключено, и заземлите себя.
По вопросам утилизации электронных отходов обращайтесь на сайт EPA для правильной утилизации устройства.
Шаг 1
Держите устройство экраном от себя, а задней панелью к себе.
Найдите выемку в нижнем углу устройства.
Начните поддевать заднюю крышку устройства от выемки и обходите внешние края устройства по периметру.
Шаг 2
Удалите тринадцать винтов Phillips #00 длиной 3 мм из средней рамки.
Удалите один винт Phillips #0 длиной 5 мм под камерой.
Шаг 3
Используя медиатор для вскрытия, начните поддевать один из верхних углов, чтобы снять среднюю рамку с устройства.
Будьте осторожны, чтобы не повредить кабели внутри устройства при снятии средней рамки.
Шаг 4
С помощью пинцета переверните коричневую защёлку, фиксирующую ленточный кабель.
Убедитесь, что поднимаете только язычок, а не разъёмную гнездо, так как оно легко отламывается.
Схватите ленточный кабель пинцетом и вытащите его из разъёма на материнской плате.
Шаг 5
Снимите два винта Phillips #00 длиной 3 мм с материнской платы.
Шаг 6

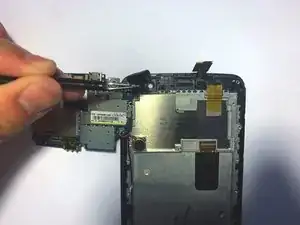

Возьмите материнскую плату за правые края.
Переверните материнскую плату влево по отношению к корпусу устройства.
Будьте осторожны, чтобы не порвать кабели, прикреплённые к материнской плате при её переворачивании.
Отпаять красный и синий провода, чтобы снять материнскую плату с устройства.
Шаг 7
С помощью пинцета захватите динамик в верхней части телефона и аккуратно извлеките его из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
