Замена датчика отпечатков пальцев Fusion5 5.5 Gen II

Если вам нужно заменить датчик отпечатков пальцев на Fusion5 5.5 Gen II, это руководство проведёт вас по шагам замены компонента.

Прежде чем разбирать устройство, вы можете определить, необходима ли замена, обратившись к этой странице по устранению неисправностей.

Это руководство требует осторожного обращения при разборке устройства для доступа к датчику отпечатков пальцев.

Убедитесь, что выключили устройство и заземлили себя.

Пожалуйста, ознакомьтесь с этим сайтом EPA о правильной утилизации электронных отходов после завершения замены датчика отпечатков пальцев.

Шаг 1

Держите устройство экраном от себя, задней панелью к себе.

Найдите выемку в нижнем углу устройства.

Начните поддевать заднюю крышку из выемки и двигайтесь по наружным краям устройства, постепенно снимая её.

Удалите тринадцать винтов Phillips #00 длиной 3 мм из средней рамки.

Удалите один винт Phillips #0 длиной 5 мм под камерой.

Используя пластиковую лопатку для вскрытия, начните поддевать один из верхних углов, чтобы снять среднюю рамку с устройства.

Будьте внимательны, чтобы не повредить кабели внутри устройства при снятии средней рамки.

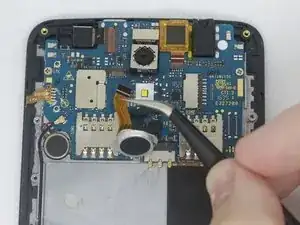

С помощью пинцета переверните коричневую защёлку, фиксирующую плоский кабель.

Убедитесь, что поднимаете только язычок защёлки, а не разъёмную розетку, так как она легко ломается.

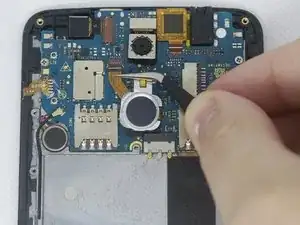

С помощью пинцета захватите плоский кабель и вытяните его из разъёма.

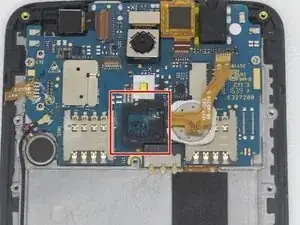

Снимите датчик отпечатков пальцев с его гнезда на материнской плате.

При повторной установке датчика отпечатков пальцев убедитесь, что плоский кабель выровнен с пластиковым гнездом на материнской плате.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
