Замена фронтальной и задней камеры Fusion5 5.5 Gen II

Если вам необходимо заменить компоненты камеры, воспользуйтесь этим руководством для помощи.

Если фронтальная или задняя камера на Fusion5 5.5 Gen II не работает, сначала обратитесь к этой странице по устранению неполадок, чтобы диагностировать ваше устройство, прежде чем разбирать что-либо.

Это руководство потребует деликатного обращения в процессе доступа к камерам.

Перед тем как разбирать что-либо, убедитесь, что устройство выключено и вы заземлили себя.

После завершения замены компонентов, пожалуйста, обратитесь к этому сайту EPA для правильной утилизации электронных отходов.

Шаг 1

Держите устройство экраном от себя, а задней панелью к себе.

Найдите прорезь в нижнем углу устройства.

Начните поддевать заднюю крышку устройства от прорези, движением продвигаясь вокруг внешних краев устройства.

Шаг 2

Удалите тринадцать шурупов Phillips #00 длиной 3 мм из средней рамки.

Удалите один шуруп Phillips #0 длиной 5 мм под камерой.

Шаг 3

Используя открывающую лопатку, начните поддевать один из верхних углов, чтобы снять среднюю рамку с устройства.

Будьте осторожны, чтобы не повредить кабели внутри устройства, когда вы снимаете среднюю рамку.

Шаг 4

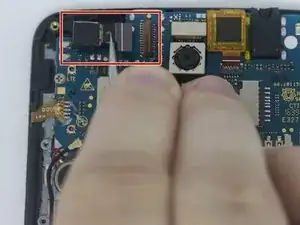

С помощью пинцета поднимите коричневый язычок, закрепляющий шлейф.

Убедитесь, что вы поднимаете только крышку и не задеваете разъем, так как он может отломиться.

Шаг 5

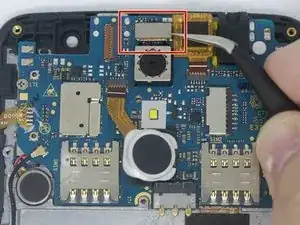

С помощью пинцета захватите шлейф и вытащите его из разъема.

Затем выньте компонент фронтальной камеры из разъема на материнской плате.

Шаг 6

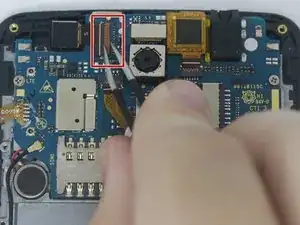

Используя пинцет, схватите металлический язычок шлейфа и осторожно поднимите его, чтобы отсоединить от разъема на материнской плате.

Убедитесь, что вы поднимаете только по металлическому язычку, а не за разъем, так как он может отломиться.

Шаг 7

Перевод руководства с ifixit.com
