Замена экрана Maze Speed SSB-508

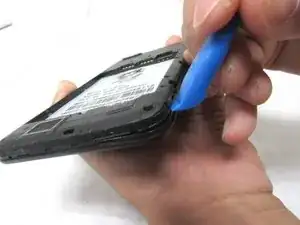

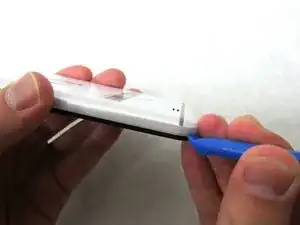

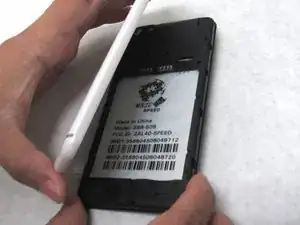

Снимите заднюю крышку, вставив пластиковый инструмент для вскрытия в нижний левый угол устройства.

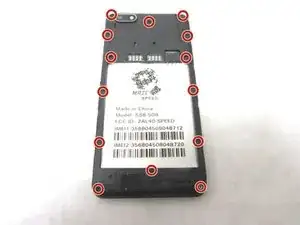

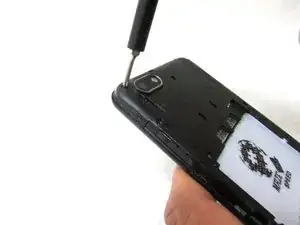

Выверните пятнадцать винтов Phillips #00 длиной 2 мм.

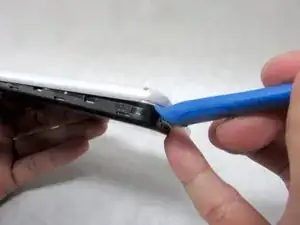

Поднимите пластиковый инструмент для вскрытия в нижнем левом углу, чтобы создать зазор.

Повторите это во всех углах, чтобы снять внутреннюю крышку.

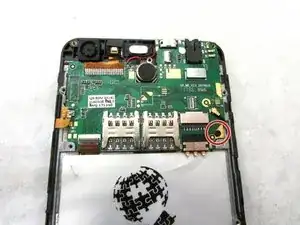

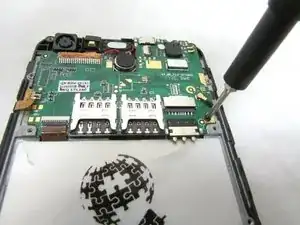

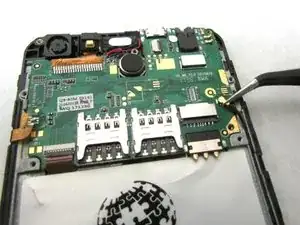

Отверните винт 2 мм в нижнем правом углу материнской платы.

Снимите внутреннюю крышку антенны с материнской платы.

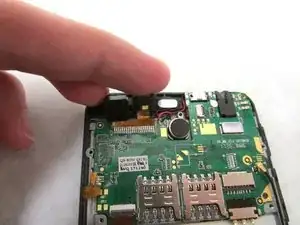

Отключите динамик в верхней части материнской платы.

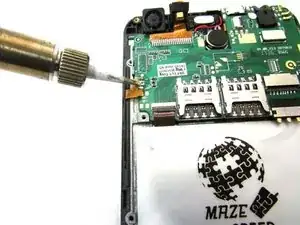

Отпаять золотую ленточную шлейфовую дорожку, подключённую к материнской плате в нижнем левом углу.

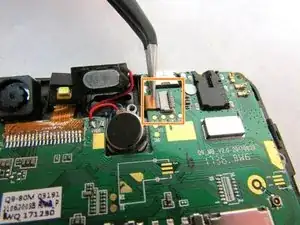

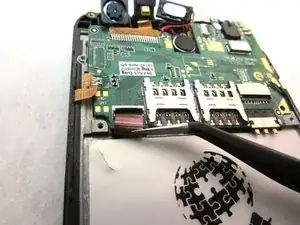

Используя пинцет, выньте шлейф из ZIF-разъёмов, расположенных в нижнем левом углу материнской платы.

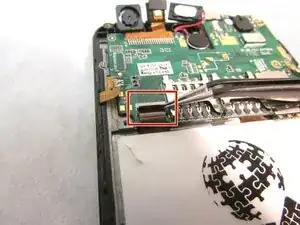

С помощью пинцета выньте второй шлейф из ZIF-разъёма, расположенного справа от динамика, который вы отключили на шаге пять.

ZIF-разъём означает "Zero Insertion Force" (разъём с нулевым усилием вставки). Перед снятием шлейфа переверните маленькую фиксирующую планку.

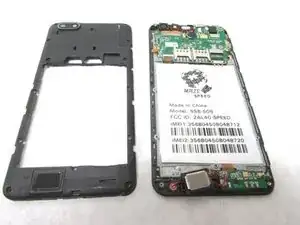

На этом этапе материнскую плату можно приподнять снизу.

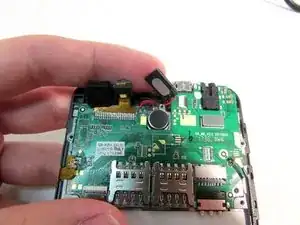

Используйте пинцет, чтобы освободить динамик.

После освобождения динамика переверните материнскую плату, чтобы увидеть шлейф.

С помощью паяльного инструмента отпаять шлейф с задней стороны материнской платы.

Снимите материнскую плату с задней панели.

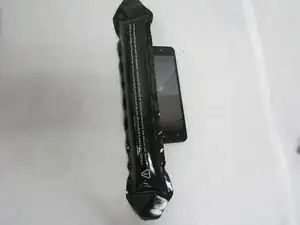

Приложите нагретый iOpener ко всем сторонам экрана (слева, справа, сверху и снизу) на 90 секунд (или дольше при необходимости), чтобы размягчить клей.

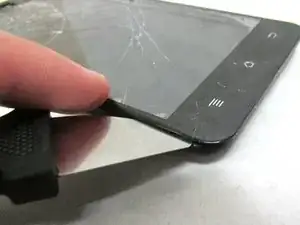

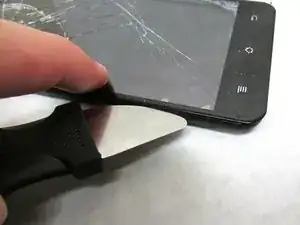

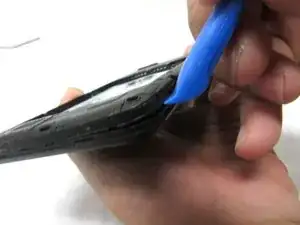

Используйте гибкое стальное лезвие Jimmy, чтобы отделить экран от корпуса. Вставьте лезвие между рамкой и экраном, затем аккуратно поднимайте с помощью лезвия.

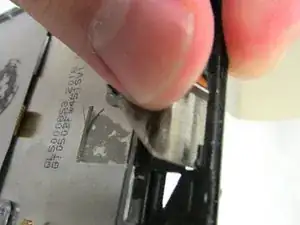

Осторожно приподнимите стеклянный экран и выньте его из рамки.

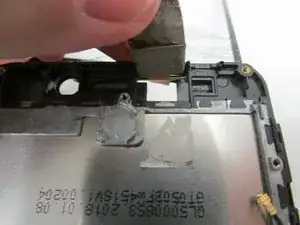

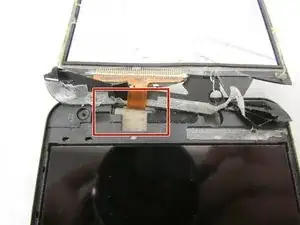

В верхней части экрана находится тонкий плоский шлейф, который нужно осторожно отслоить.

Протяните соединительный провод через отверстие в верхней части рамки.

Затем снимите стеклянный экран и установите новый.
