Замена микрофона Fusion5 5.5 Gen II
Это руководство предназначено для замены микрофона устройства Fusion5 5.5 Gen II, если компонент повреждён.
Чтобы определить, нужно ли заменять микрофон, прочитайте эту страницу по устранению неполадок перед тем, как переходить к шагам в этом руководстве.
Перед разборкой устройства убедитесь, что оно выключено, и защитили себя от статического электричества.
Это руководство требует пайки, поэтому перед выполнением шагов ознакомьтесь с правилами безопасности при пайке. Если вам нужна помощь с пайкой, ознакомьтесь с существующим руководством «Как паять и распаивать соединения».
Пожалуйста, ознакомьтесь с сайтом EPA, чтобы узнать, как правильно утилизировать электронные отходы.
Шаг 1
Держите устройство экраном от себя, а задней частью устройства к себе.
Найдите выемку в нижнем углу устройства.
Начните поднимать заднюю крышку устройства с выемки, двигаясь по внешним краям устройства.
Шаг 2
Устройство перевернуто вниз дном, но это не обязательно.
Удалите шесть винтов Phillips #00 длиной 3 мм, которые фиксируют нижнюю заднюю рамку к устройству.

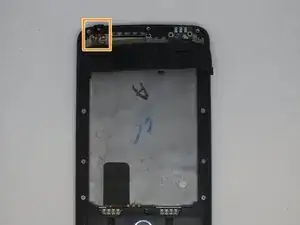

Сдвиньте нижнюю заднюю рамку в сторону, открывая доступ к микрофону и плате, к которой он подключен.
При перемещении нижней задней рамки будьте осторожны, чтобы не повредить провода нижнего динамика, который прикреплён к нижней задней рамке.
Шаг 3

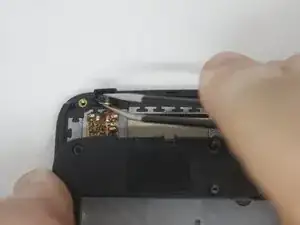

С помощью пинцета захватите микрофон и извлеките его из разъёма устройства.
Выпрямите провода, чтобы облегчить следующий шаг.
Шаг 4

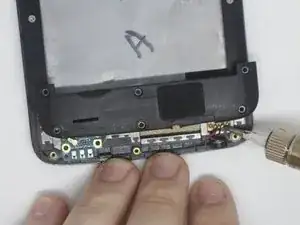

Поверните устройство или поместите нижнюю часть устройства к себе для удобства при пайке.

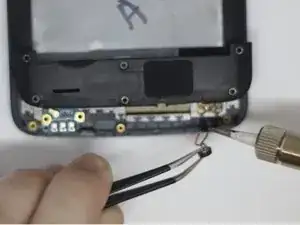

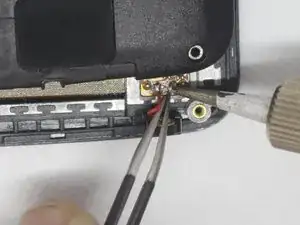

С помощью пинцета и паяльника удалите красные и черные провода с печатной платы.
Убедитесь, что красный провод подключен к левому разъёму, а черный провод — к правому разъёму при пайке заменяемого компонента.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
