Замена динамика и микрофона Maze Speed SSB-508
В этом руководстве приведены инструкции по снятию динамика и микрофона в телефоне Maze Speed. Вам понадобятся пластиковый инструмент для вскрытия, отвертка, пинцет и паяльное оборудование. Необходимо уметь паять, чтобы не повредить другие компоненты телефона.
Шаг 1

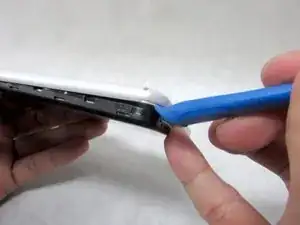

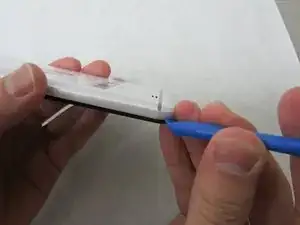

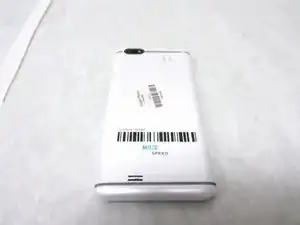

Положите телефон лицевой стороной вниз, снимите заднюю крышку с помощью пластикового инструмента для вскрытия. Для удобства вставьте инструмент в нижний левый угол.
Шаг 2

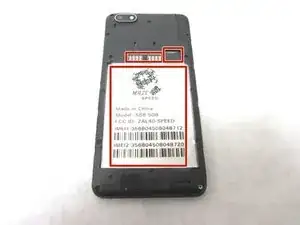

После снятия задней крышки извлеките аккумулятор, SIM‑карты и microSD‑карту. Эти элементы выделены красным.
Шаг 3

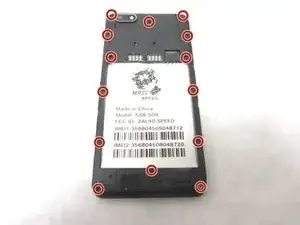

Отверткой отвинтите четырнадцать винтов 2 мм, чтобы получить доступ к внутреннему корпусу телефона.

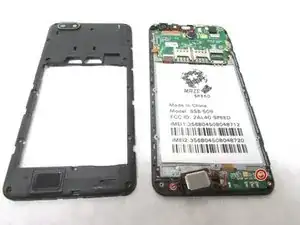

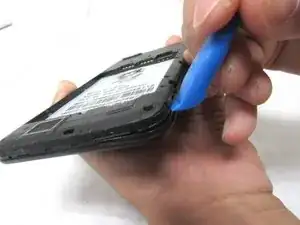

После удаления винтов используйте пластиковый инструмент для вскрытия, чтобы снять крышку внутреннего корпуса.
Шаг 4

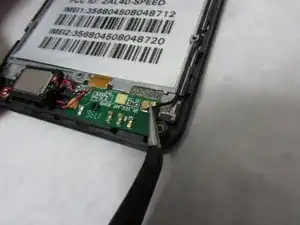

Найдите провод, соединяющий плату с дочерней платой динамика и микрофона. С помощью пинцета отсоедините провод от материнской платы.
Шаг 5

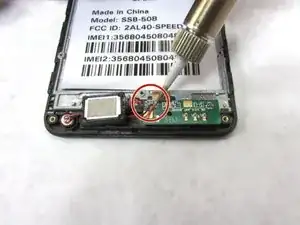

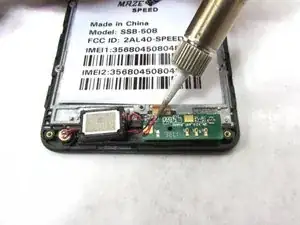

С помощью паяльного оборудования распаяйте оба набора проводов, подключённых к дочерней плате.

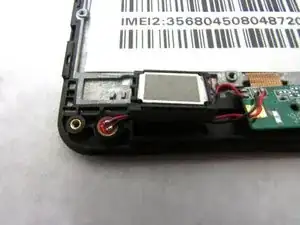

Теперь вы можете заменить старый динамик и микрофон на новые комплектующие.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
