Замена порта зарядки Fusion5 5.5 Gen II
Вы можете воспользоваться этим руководством, чтобы заменить порт зарядки на устройстве Fusion5 5.5 Gen II.
Обратитесь к этой странице устранения неполадок, чтобы определить, требуется ли замена.
Перед началом убедитесь, что устройство выключено, и заземлите себя, чтобы случайно не повредить устройство.
Поскольку в этом руководстве применяется пайка, обязательно следуйте этим рекомендациям по безопасности при пайке, чтобы защитить себя от возможных опасностей. Если вы не умеете паять, ознакомьтесь с этим руководством «Как паять и распаивать соединения».
Для правильной утилизации электронных отходов обратитесь к этому сайту EPA.
Шаг 1
Держите устройство экраном от себя, задней панелью — к себе.
Найдите паз в нижнем углу устройства.

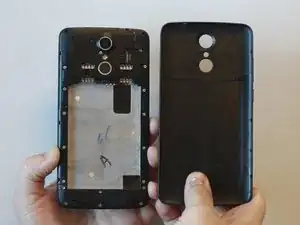

Начните поддевать заднюю крышку устройства с паза и продвигайтесь вокруг внешних краёв устройства.
Шаг 2

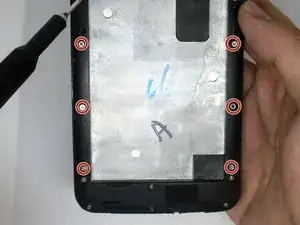

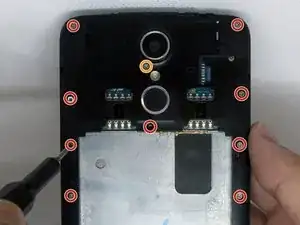

Снимите тринадцать винтов Phillips #00 длиной 3 мм с средней рамки.
Снимите один винт Phillips #0 длиной 5 мм под камерой.
Шаг 3

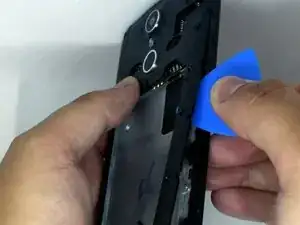

Используя медиатор для вскрытия, начните поддевать один из верхних углов, чтобы снять среднюю рамку с устройства.
Будьте осторожны, чтобы не повредить кабели внутри устройства при снятии средней рамки.
Шаг 4

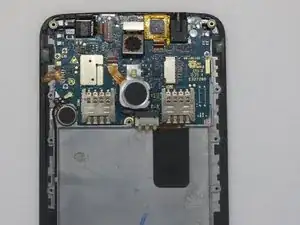

Используя пинцет, откиньте коричневую защёлку, фиксирующую ленточный кабель.
Поднимайте только защёлку, а не разъёмную гнездо, так как оно легко ломается.
Возьмите ленточный кабель пинцетом и вытащите его из разъёма на материнской плате.
Шаг 5

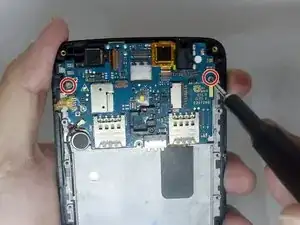

Снимите два винта Phillips #00 длиной 3 мм с материнской платы.
Шаг 6

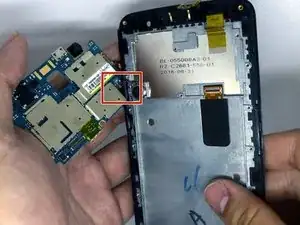

Возьмите материнскую плату за правые края.
Переверните материнскую плату влево внутри корпуса устройства.
Будьте осторожны, чтобы не порвать кабели, прикреплённые к материнской плате при её переворачивании.
Распаяйте красный и синий провода, чтобы снять материнскую плату с устройства.
Шаг 7

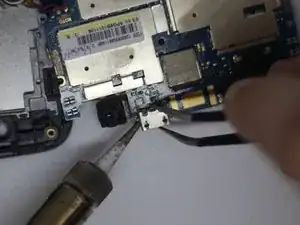

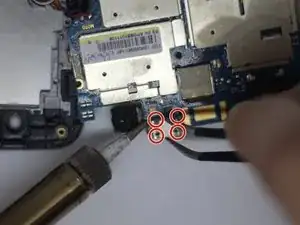

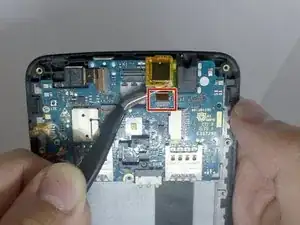

Используя пинцет и паяльник, распаяйте порт зарядки во всех четырёх точках пайки на каждом углу порта.
Будьте осторожны, чтобы не повредить фронтальную камеру расплавленным припоем, так как она расположена рядом с портом зарядки.
В этом месте устройство перевёрнуто вверх ногами для удобства доступа.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
