Замена тыловой камеры Nexus 5

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки в верхней части и по каждой стороне задней крышки.

Нижняя часть зафиксирована с помощью клейкой пены. В конечном итоге вы сможете снять заднюю крышку с помощью медиатора для вскрытия. «Защёлки» на нижнем крае больше похожи на шарниры, поэтому освободите все остальные защёлки, затем отведите заднюю крышку наружу от верхней части — эти фиксаторы освободятся без повреждений.

Лучше избегать поддевания в районе слота для SIM-карты и кнопок регулировки громкости, поскольку пластик в этих местах очень тонкий и при поддевании легко ломается.

При установке крышки также необходимо защёлкнуть фиксатор примерно на уровне окна вспышки (один из трёх, крепящих заднюю крышку к среднему каркасу). Qi-подзарядка может не работать, если он не закреплён. Приложите лёгкое, но плотное давление над буквой «S» в надписи «Nexus» и сдвиньте большой палец вверх к верху — защёлка встанет на место.

Удалите шесть винтов Phillips #00 длиной 4,0 мм, которыми средний каркас прикреплён к телефону.

Обязательно сохраните все шесть винтов 4,0 мм! Они плотно фиксируют средний каркас к плате. Три маленькие защёлки на задней крышке, которые присоединяются к среднему каркасу, обеспечивают надёжный контакт антенны NFC и катушки беспроводной зарядки с материнской платой.

Чтобы заменить ЖК-дисплей и сенсорный экран, удалите дополнительные четыре винта 4,0 мм крышки дочерней платы тем же отвёрткой. Возможно, придётся проколоть прозрачный клей, чтобы их выкрутить.

Снимите средний каркас с телефона.

Осмотрите средний каркас и заднюю крышку — вы найдёте три очень маленьких точки защёлок, через которые задняя крышка крепится к среднему каркасу. Они обеспечивают контакт антенн NFC и беспроводной зарядки с соответствующими пружинными контактами на плате. Убедитесь, что защёлки в хорошем состоянии.

Используйте плоский конец лопатки, чтобы отсоединить разъём аккумулятора.

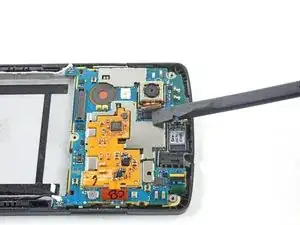

Используйте плоский конец лопатки, чтобы отсоединить тыловую камеру.

Хотя аккумулятор не показан на этом шаге, его не обязательно полностью извлекать, чтобы добраться до тыловой камеры (достаточно только отключить разъём).

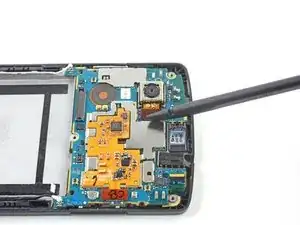

Используйте лопатку, чтобы осторожно поддеть тыловую камеру и оторвать её от клея.

Крепление тыловой камеры к нижней части и бокам её серого корпуса выполнено с некоторым использованием клея.

Сдвиньте камеру вбок в направлении ленты, чтобы открыть плату, скрытую под материнской платой.

Не тяните вверх, пока не увидите чёрную плату крепления камеры.

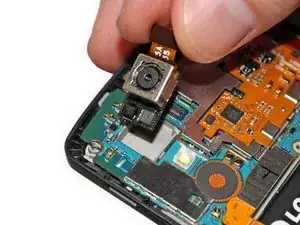

Когда вы увидите всю плату крепления камеры, можно тянуть вверх и снять её.
