Замена платы NFC в Nexus 5

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки в верхней части и по каждой стороне задней крышки.

Нижняя часть закреплена с помощью клейкой поролоновой прокладки. В конце концов вы сможете снять заднюю крышку с помощью лопатки для вскрытия. «Защёлки» по нижнему краю больше напоминают петли, поэтому освобождайте все остальные защёлки, затем откиньте заднюю крышку наружу от верхней части — эти фиксаторы освободятся без поломки.

Лучше избегать поддевания в районе слота для SIM-карты и кнопок громкости, поскольку пластик в этих местах очень тонкий и при поддевании может легко сломаться.

Когда вы устанавливаете крышку обратно, есть защёлка примерно на уровне окна вспышки, которую также нужно защёлкнуть (одна из трёх, фиксирующих заднюю крышку к среднему корпусу). Беспроводная зарядка может не работать, если она не зафиксирована. Приложите мягкое, но плотное давление над буквой «S» в надписи «Nexus» и сдвиньте большой палец вверх к верхней части — защёлка вступит в зацепление.

Удалите шесть винтов Phillips #00 длиной 4.0 мм, которые фиксируют средний корпус к телефону.

Обязательно сохраните все шесть винтов 4.0 мм! Они плотно фиксируют средний корпус к материнской плате. Три маленькие защёлки на задней крышке, прикреплённые к среднему корпусу, обеспечивают надёжный контакт антенны NFC и катушки беспроводной зарядки с материнской платой и гарантию их работы.

Чтобы заменить ЖК-дисплей и сенсорный модуль, удалите ещё четыре винта 4.0 мм, закрывающие дочернюю плату, тем же отверткой. Возможно, придётся проколоть прозрачный клейкий слой, чтобы добраться до них.

Снимите средний корпус с телефона.

Осмотрите средний корпус и заднюю крышку — вы найдёте три очень маленьких точки крепления защёлками задней крышки к среднему корпусу. Они обеспечивают контакт антенн NFC и беспроводной зарядки со соответствующими подпружиненными контактами на материнской плате. Убедитесь, что защёлки в хорошем состоянии.

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.

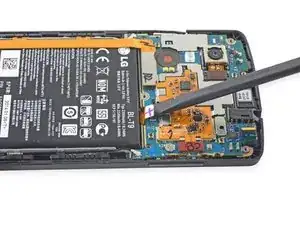

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель платы NFC.

Хотя на фотографиях этого и следующего шага аккумулятор не отключён, рекомендуется отключить его, чтобы избежать возможного повреждения материнской платы и платы NFC.

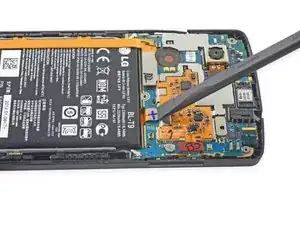

Осторожно приподнимите плату NFC вверх и отведите её от устройства.
