Замена ЖК-экрана и дигитайзера Nexus 5X

Вставьте инструмент для извлечения SIM-карты в отверстие лотка для SIM-карты, расположенное на правом торце телефона.

Нажмите, чтобы извлечь лоток для SIM-карты.

Удалите лоток для SIM-карты.

Поместите пластиковую лопатку в отверстие гнезда лотка для SIM-карты и поверните её вбок, чтобы освободить первую пластиковую защёлку, фиксирующую заднюю панель.

Проведите лопатку по верхнему краю телефона, чтобы освободить пластмассовые защёлки, удерживающие заднюю панель.

Продолжайте вести лопатку по периметру корпуса, чтобы освободить все защёлки, фиксирующие заднюю панель.

Наклоните лопатку, чтобы приподнять заднюю панель немного вверх.

Рядом с датчиком отпечатка пальца находятся ещё две пластиковые защёлки. Освободите их, аккуратно потянув заднюю панель.

Снимите заднюю панель.

Удалите десять винтов Phillips длиной 3,6 мм, фиксирующих среднюю рамку.

Вставьте пластиковую лопатку в отверстие гнезда лотка для SIM-карты и поверните лопатку вбок, чтобы освободить пластиковые защёлки.

Продолжайте проводить лопатку вокруг верхней части средней рамки, чтобы освободить пластиковые защёлки.

Используйте пластиковую лопатку, чтобы отжать пластиковые защёлки на длинном крае средней рамки и на нижнем крае.

Убедитесь, что защёлки на длинном краю освобождены. Средняя рамка склонна к повреждению в этой области, если защёлки не отключены должным образом.

Убедитесь, что все защёлки освобождены.

Аккуратно снимите среднюю рамку.

Используйте край медиаторa (спуджера), чтобы поддеть и отключить шлейф питания аккумулятора, расположенный в правой нижней части платы.

Используйте iOpener, чтобы ослабить клей под аккумулятором. Нанесите iOpener на заднюю часть телефона по крайней мере на две минуты.

Старайтесь не деформировать аккумулятор в процессе последующего извлечения. Мягкие литий-ионные аккумуляторы могут протекать, выделять опасные химические вещества, загореться или даже взорваться при повреждении. Не прикладывайте чрезмерную силу и не поддёвывайте аккумулятор металлическими инструментами.

Вставьте плоский конец спуджера под нижний левый угол аккумулятора и осторожно подденьте его вверх.

Клей находится только под краями аккумулятора, поэтому не нужно поддевать под его центр.

Если аккумулятор трудно поддеть, возможно клей недостаточно разрыхлён. Можно нанести немного изопропилового спирта под каждый угол аккумулятора и дать ему подействовать несколько минут, чтобы ослабить клей.

Вставьте плоский конец спуджера под нижний правый угол аккумулятора и аккуратно подденьте вверх, чтобы ослабить оставшийся клей.

Снимите аккумулятор.

Не используйте повторно аккумулятор после его извлечения, так как это представляет опасность. Замените его на новый аккумулятор.

Перед установкой нового аккумулятора удалите остатки старого клея с телефона и очистите клеевые поверхности изопропиловым спиртом и безворсовой салфеткой.

Зафиксируйте новый аккумулятор заранее вырезанным клеем или двусторонней клейкой лентой. Для правильного позиционирования наносите новый клей в телефоне в местах, где находился старый клей, а не прямо на аккумулятор. Плотно прижмите новый аккумулятор на 5–10 секунд.

Используйте iOpener, чтобы ослабить клей под основной задней камерой. Разместите iOpener в верхней части телефона примерно на 30 секунд.

Прижмите плоский конец лопатки к левой стороне тыльной камеры и аккуратно подденьте её. Убедитесь, что весь клей под ней ослаблен.

Используйте плоский конец лопатки, чтобы отжать коннектор шлейфа дисплея.

Возьмите нижнюю часть материнской платы пальцами и аккуратно поднимите её вверх.

Рядом с тыльной камерой находится небольшой пластиковый зажим, фиксирующий материнскую плату.

Осторожно потяните материнскую плату в направлении нижнего края, чтобы освободить её из пластикового зажима рядом с тыльной камерой.

Аккуратно извлеките материнскую плату из рамки.

Будьте осторожны — обе камеры всё ещё подключены к плате.

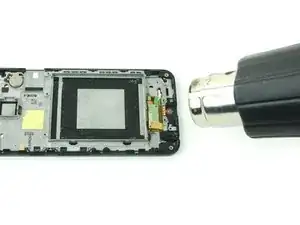

Используйте iOpener или тепловой пистолет над шлейфом цифроаналогового преобразователя (дигитайзера), чтобы размягчить клей, который фиксирует его к пластиковому корпусу.

На изображённом Nexus 5X нет слоя защитной ленты над панелью дигитайзера. Если на вашем устройстве эта лента присутствует, просто отклейте её от пластиковой рамки, чтобы освободить панель дигитайзера.

Вам потребуется перенести или заменить этот кусок защитной ленты при установке нового экрана.

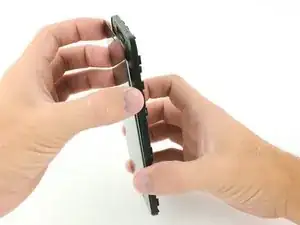

Аккуратно подденьте плоским концом лопатки щель между корпусом аккумулятора и шлейфом дигитайзера, либо используйте пальцы, чтобы осторожно освободить шлейф дигитайзера.

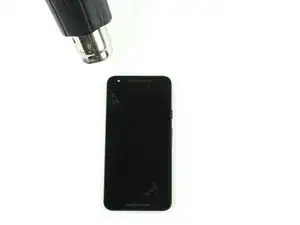

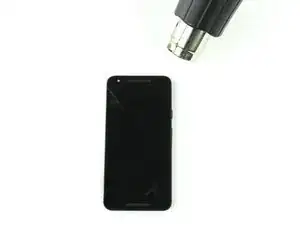

Используйте iOpener или тепловой пистолет, чтобы размягчить клей под краями экрана.

Если вы используете тепловой пистолет, держите его примерно в 8 дюймах от экрана и направляйте тепло вдоль краёв мягкими возвратно-поступательными движениями примерно в течение 2 минут.

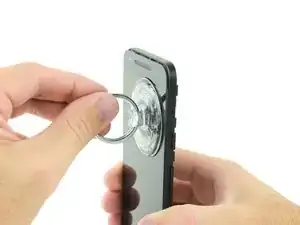

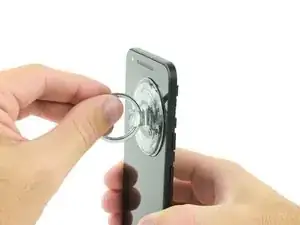

Используйте присоску и уверенно потяните экран от рамки, чтобы создать небольшой зазор.

Для этого не требуется чрезмерная сила. При необходимости примените дополнительное тепло, чтобы размягчить клей экрана.

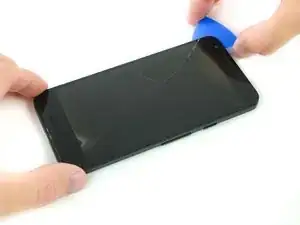

Вставьте пластиковую лопатку в зазор между экраном и пластиковым корпусом.

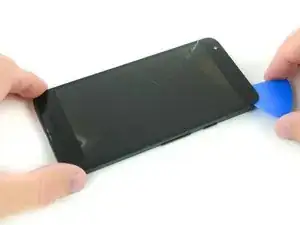

Проведите пластиковой лопаткой по периметру экрана, чтобы освободить экран от оставшегося клея.

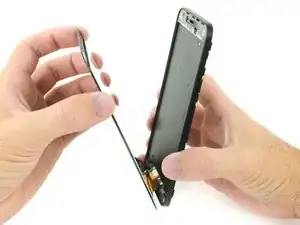

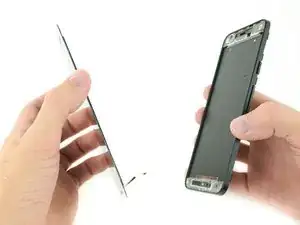

Снимите сборку LCD-экрана и дигитайзера.

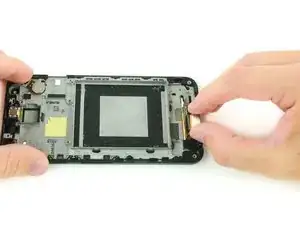

Осторожно проденьте шлейф дигитайзера через рамку.

Перенесите сетку разговорного динамика и сетку динамика на новый экран.
