Замена разъёма для наушников Nexus 5

Выключите устройство, удерживая кнопку питания, пока не появится всплывающее окно «Выключить питание». Коснитесь всплывающего окна и дождитесь выключения устройства.

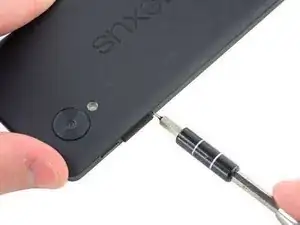

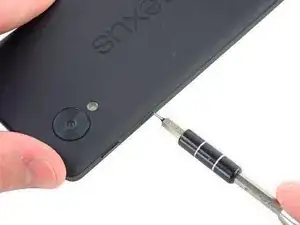

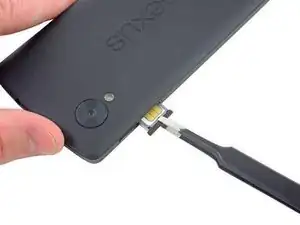

Вставьте инструмент для извлечения SIM-карты или канцелярскую скрепку в отверстие рядом с лотком для SIM-карты, который расположен чуть ниже кнопки питания. Не применяйте силу, если скрепка слишком толстая; используйте головку швейной иглы.

Вдавите инструмент в отверстие, пока лоток не выдвинется.

Осторожно извлеките SIM-карту пальцами или пинцетом, если держатель SIM-карты не выдвинулся полностью.

При обратной установке убедитесь, что чип направлен к задней части телефона.

Используйте пластиковый инструмент для поддёвки, чтобы освободить защёлки в верхней и по бокам задней крышки.

Низ закреплён клеевой губкой. В конце вы сможете освободить заднюю крышку с помощью лезвия для открытия. «Фиксаторы» по нижнему краю скорее напоминают петли, поэтому сначала освободите все остальные защёлки, затем отведите заднюю крышку наружу от верха — эти крепления отщёлкнутся без поломки.

Лучше избегать поддевания в области слота SIM-карты и кнопок регулировки громкости, так как пластик в этих местах очень тонкий и может сломаться при поддевании.

При установке крышки также необходимо защёлкнуть фиксатор примерно напротив окна вспышки (один из трёх, удерживающих заднюю крышку на средней рамке). Беспроводная зарядка может не работать, если это не закреплено. Приложите лёгкое, но плотное давление над буквой «S» в надписи «Nexus» и сдвиньте большой палец вверх к верхней части — защёлка встанет на место.

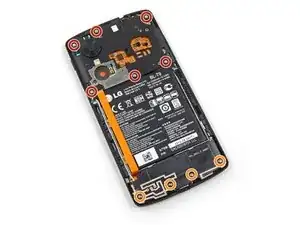

Удалите шесть винтов Phillips #00 длиной 4,0 мм, которые крепят среднюю рамку к телефону.

Обязательно сохраните все шесть винтов длиной 4,0 мм! Они плотно удерживают среднюю рамку к материнской плате. Три маленькие защёлки на задней крышке, которые прикрепляются к средней рамке, обеспечивают надёжный контакт антенны NFC и катушки беспроводной зарядки с материнской платой.

Чтобы заменить дисплей и сенсорный модуль, удалите дополнительные четыре винта 4,0 мм, закрывающие дочернюю плату, той же отвёрткой. Возможно, придётся проткнуть прозрачный клейкий материал, чтобы добраться до винтов.

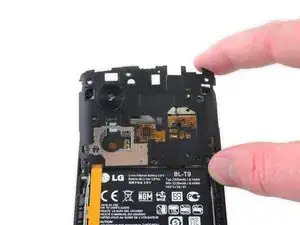

Снимите среднюю рамку с телефона.

Осмотрите среднюю рамку и заднюю крышку — Вы найдёте три очень маленьких точки крепления защёлками, которые соединяют заднюю крышку со средней рамкой. Они обеспечивают контакт антенн NFC и беспроводной зарядки со соответствующими пружинными контактами на материнской плате. Убедитесь, что защёлки в хорошем состоянии.

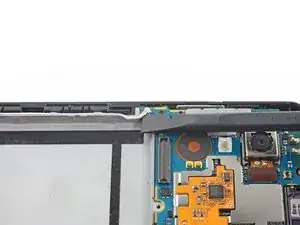

Используйте плоский конец нейлонового медиатора (спаджера), чтобы отключить разъём аккумулятора.

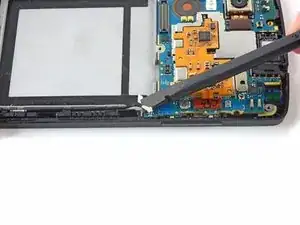

Используйте плоский конец спаджера, чтобы отсоединить шлейф дочерней платы и оттяните его от аккумулятора.

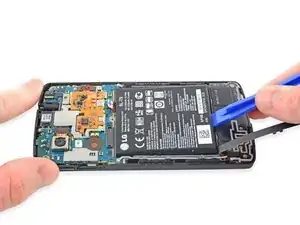

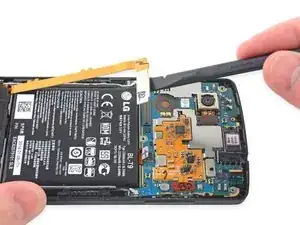

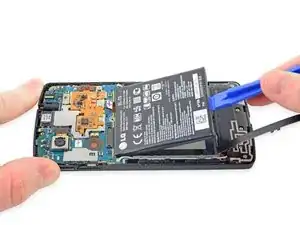

Используйте пластиковый инструмент для поддёвки, чтобы выдёрнуть аккумулятор из посадочного места.

Возможно, потребуется применить небольшой поток горячего воздуха, чтобы нагреть клей под аккумулятором и размягчить его.

Не прокалывайте и не сгибайте аккумулятор.

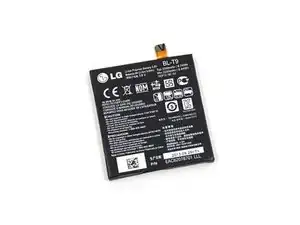

Если Вы заменяете аккумулятор, поместите старый аккумулятор в пакет и утилизируйте его на соответствующем пункте приёма.

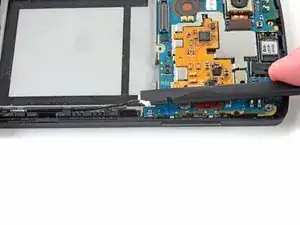

Используйте плоский конец спаджера, чтобы отсоединить левый антенный кабель.

Используйте плоский конец спаджера, чтобы отсоединить правый антенный кабель.

Эти кабели должны быть надёжно закреплены при сборке. Ненадёжное соединение антенн скажется на приёме и качестве звонков.

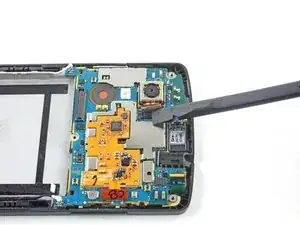

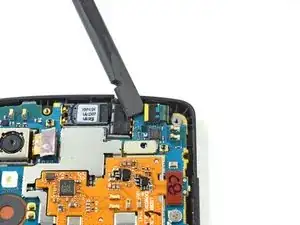

Используйте плоский конец спаджера, чтобы отсоединить шлейф, соединяющий тыловую камеру с материнской платой.

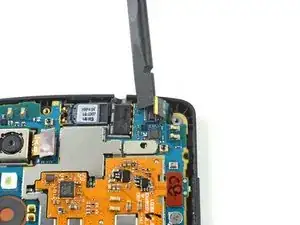

Используйте плоский конец спаджера, чтобы отсоединить шлейф фронтальной камеры.

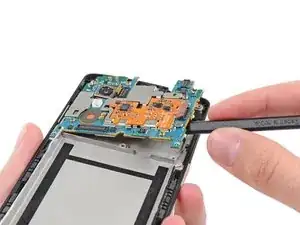

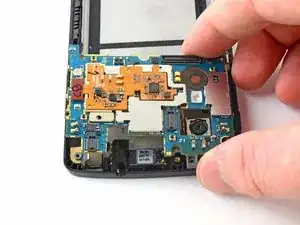

Осторожно приподнимите материнскую плату и извлеките её из устройства.

На этом изображении материнская плата извлечена. Это НЕ требуется для выполнения этого руководства.

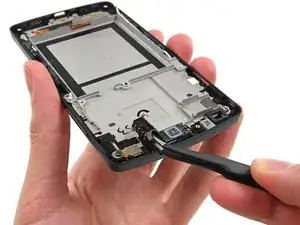

Используйте спаджер или пинцет, чтобы вытащить разъём для наушников вверх и вынуть его из телефона.

Разъём для наушников удерживается упругим натяжением контактов к материнской плате.

Он также зафиксирован клеем снизу.

Установите новый разъём для наушников, ориентируя его как старый, и аккуратно прижмите его вниз в телефон.

Он плотно садится из‑за натяжения пружинных контактов.
