Замена материнской платы Nexus 5X

Вставьте инструмент для извлечения SIM‑карты в отверстие лотка SIM‑карты, расположенное на левой кромке телефона.

Нажмите, чтобы извлечь лоток SIM‑карты.

Снимите лоток SIM‑карты.

Поместите пластиковую лопатку в отверстие слота лотка SIM‑карты и поверните её вбок, чтобы освободить первую пластиковую защёлку, удерживающую заднюю панель на месте.

Проденьте лопатку вдоль верхнего края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю панель.

Продолжайте продвигать пластиковую лопатку вокруг всех сторон телефона, чтобы освободить все защёлки, удерживающие заднюю панель.

Наклоните лопатку, чтобы слегка приподнять заднюю панель.

Рядом с датчиком отпечатков пальцев находятся ещё две пластиковые защёлки. Освободите их, аккуратно потянув заднюю панель.

Снимите заднюю панель.

Снимите десять винтов Phillips 3.6 мм, которые крепят среднюю рамку.

Вставьте пластиковую лопатку в слот лотка SIM‑карты и поверните лопатку вбок, чтобы освободить пластиковые защёлки.

Продолжайте продвигать лопатку вокруг верхней части средней рамки, чтобы освободить пластиковые защёлки.

Используйте пластиковую лопатку, чтобы отжать пластиковые защёлки на длинной кромке средней рамки и на нижней кромке.

Убедитесь, что защёлки на длинной кромке освобождены. Средняя рамка склонна ломаться в этом месте, если они не отключены правильно.

Убедитесь, что все защёлки освобождены.

Аккуратно снимите среднюю рамку.

Используйте край лопатки, чтобы отжать и отключить кабель батареи, расположенный в правом нижнем углу материнской платы.

Используйте iOpener, чтобы размягчить клей под задней камерой. Разместите iOpener вдоль верхней части телефона примерно на 30 секунд.

Приложите плоский конец лопатки к левой стороне задней камеры и аккуратно подденьте её. Убедитесь, что весь клей под ней размягчён.

Используйте плоский конец лопатки, чтобы отжать разъём шлейфа дисплея.

Схватите нижнюю часть материнской платы пальцами и аккуратно приподнимите её вверх.

Рядом с задней камерой есть маленькая пластиковая защёлка, удерживающая материнскую плату на месте.

Осторожно потяните материнскую плату в сторону нижнего края, чтобы освободить её из пластикового крепления рядом с задней камерой.

Аккуратно выньте материнскую плату из корпуса.

Будьте осторожны — обе камеры всё ещё подключены к плате.

Продолжайте следующие шаги, если необходимо перенести фронтальную и тыльную камеры на новую материнскую плату.

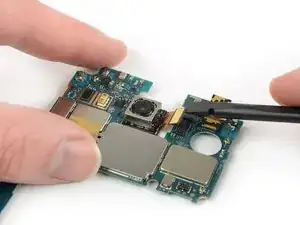

Используйте плоский конец лопатки, чтобы отжать разъём тыльной камеры от материнской платы.

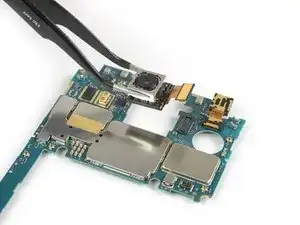

Осторожно снимите тыльную камеру.

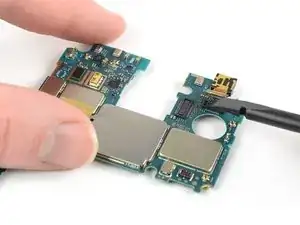

Используйте плоский конец лопатки, чтобы отжать разъём фронтальной камеры от материнской платы.

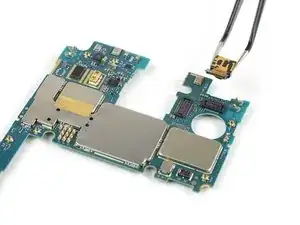

Осторожно снимите фронтальную камеру.
