Замена материнской платы Motorola Moto E4

Перед снятием аккумулятора выключите ваш Moto E4.

Снимите пластиковую крышку, аккуратно поддев её в выемке в правом нижнем углу телефона.

Положив телефон экраном вниз, приподнимите аккумулятор за язычок с маркировкой и извлеките его из устройства.

На изображении аккумулятор показан вставленным в Moto E4, но перед выполнением следующего шага его следует удалить.

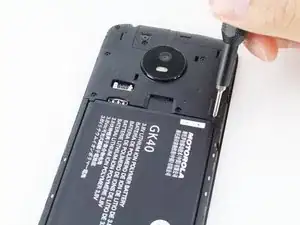

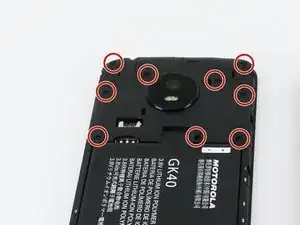

Удалите все девять 4 мм винтов с крестовой головкой, удерживающих верхнюю пластиковую крышку.

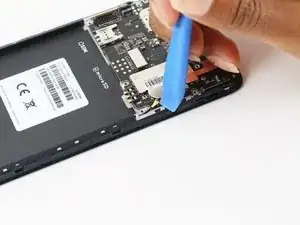

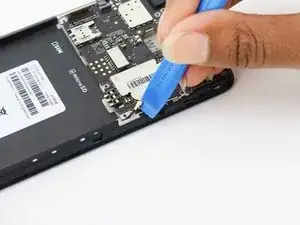

Аккуратно подденьте пластиковую крышку с помощью пластиковой лопатки для вскрытия.

Начните с того, что вставьте инструмент под правый край крышки, как показано на первой фотографии.

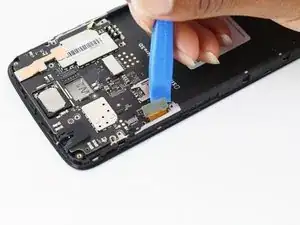

Подденьте крышку и продолжайте поддевать её по периметру против часовой стрелки.

Когда крышка ослабнет, снимите её с телефона.

Этот шаг можно пропустить, если вы снимаете только фронтальную камеру. Для всех остальных ремонтов выполните следующие действия.

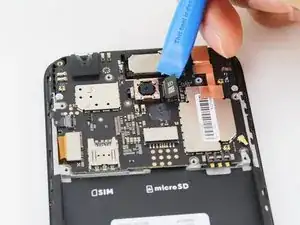

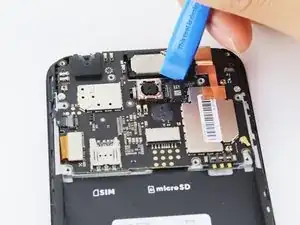

Отключите основную (тыльную) камеру, поддев и потянув вверх разъём с её правой стороны.

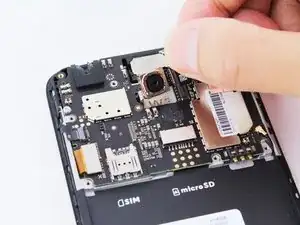

Снимите основную камеру с Moto E4.

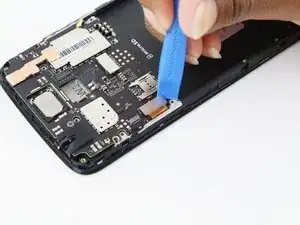

Отключите кабель дисплея, поддев его и потянув вверх от материнской платы.

Разблокируйте ZIF-коннектор для боковых кнопок, поддев чёрную фиксирующую планку с противоположной стороны от кабеля.

Осторожно потяните кабель в сторону края телефона, чтобы вынуть его из разъёма.

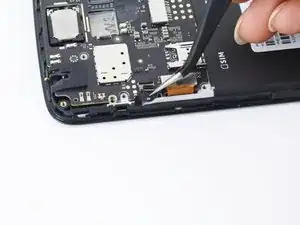

Отключите антенный провод, подведя под провод пластиковый инструмент для поддевания или тонкие пинцеты близко к его разъёму, затем подденьте и потяните вверх.

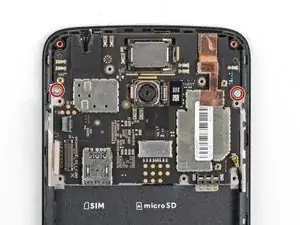

Удалите два винта с крестовой головкой длиной 3,1 мм, фиксирующие материнскую плату.

Возьмитесь за верхний край материнской платы и приподнимите её, откидывая вверх (не пытайтесь полностью снять). При этом следите, чтобы другие кабели не мешали плате.

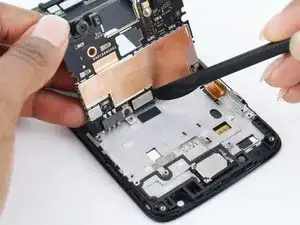

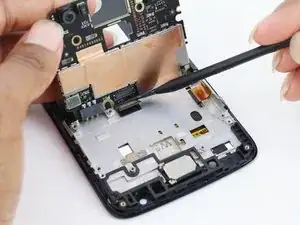

С помощью лопатки или другого тонкого инструмента подденьте и отсоедините последний оставшийся ленточный кабель с нижней стороны материнской платы.

Снимите материнскую плату Moto E4.
