Замена LCD-экрана и сенсорной панели Moto G4

Вставьте ноготь или лопатку в выемку на нижнем торце телефона, рядом с зарядным разъемом.

Осторожно поверните или подденьте, чтобы открыть небольшой зазор между задней крышкой и корпусом телефона.

Держа инструмент (или ноготь) во вставленном положении в зазоре между задней крышкой и корпусом телефона, проведите им вокруг угла, чтобы начать ослаблять пластиковые защёлки, удерживающие крышку на месте.

Проведите инструментом вдоль стороны телефона, чтобы отделить больше защёлок, фиксирующих заднюю крышку.

Держите инструмент слегка под задней крышкой и проведите им вокруг верхнего угла.

При необходимости продолжайте поддевать по оставшимся краям телефона, пока задняя крышка не отойдёт.

Снимите заднюю крышку.

Чтобы установить заднюю крышку, аккуратно расположите её над телефоном, затем мягко прижмите по периметру до щелчка защёлок.

Ннажмите, чтобы извлечь и вынуть карты MicroSD и SIM (если установлены).

С помощью лопатки подденьте резиновую крышку разъёма вспышки камеры.

Снимите резиновую крышку.

С помощью лопатки отсоедините разъём вспышки камеры, поддев его строго вверх.

Используйте отвёртку T3 Torx, чтобы выкрутить девятнадцать одинаковых винтов длиной 3,1 мм, фиксирующих среднюю рамку.

Вставьте лопатку под среднюю рамку в верхнем левом углу и аккуратно поверните, чтобы отделить её от корпуса телефона.

Снимите среднюю рамку.

Отклейте и удалите любую ленту, соединяющую батарею с основной платой.

Будьте очень осторожны и не проколите батарею острыми инструментами. Повреждённая литий-ионная батарея может загореться и/или взорваться.

Вставьте тонкий инструмент (например, один из наконечников пинцета) под красный и чёрный провода батареи и проведите под соединителем батареи.

Осторожно подденьте вверх, чтобы отсоединить батарею.

Поддёргивайте только со стороны, где провода присоединяются к разъёму — если поддевать в другом месте, вы можете сломать гнездо.

При сборке выровняйте разъём в его гнезде так, чтобы оголённая медная жила была направлена вверх, затем нажмите прямо вниз, слегка покачивая при нажатии, чтобы он правильно сел.

Прижмите провода батареи к батарее, чтобы убрать их с чёрного кронштейна на плате.

Отклейте чёрную выдёргивающую ленту в верхней части батареи и медленно, но уверенно тяните, чтобы отделить батарею от клея, удерживающего её на месте.

Батарея легче снимается, если капнуть немного изопропилового спирта вдоль каждой стороны, чтобы размягчить клей под ней. Спирт высокой концентрации (90% и выше) не повредит компоненты телефона.

Нагрев области за батареей также может помочь размягчить клей, но будьте очень осторожны, чтобы не перегреть батарею.

Если вытягивающая лента порвётся, используйте лопатку или старую кредитную карту, чтобы осторожно поддеть края батареи, пока она не отойдёт.

Не деформируйте и не прокалывайте батарею — при повреждении она может загореться и/или взорваться.

Никогда не устанавливайте снова повреждённую или деформированную батарею. Замените батарею.

Снимите аккумулятор.

При установке обратите внимание на ориентацию аккумулятора — если разъём расположен на той же стороне, что и плата, а текст перевёрнут относительно остальной части телефона, значит, вы всё сделали правильно.

Используйте несколько полосок тонкого двустороннего клеящего скотча или предрезанную клеящую карту, чтобы зафиксировать аккумулятор. (Или, если вы меняете дисплей, он может поставляться с заранее установленным клеем для аккумулятора.)

Отогните и снимите чёрную резиновую крышку с разъёма зарядки и разъёма вибромотора.

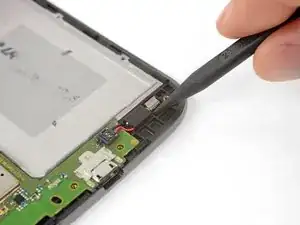

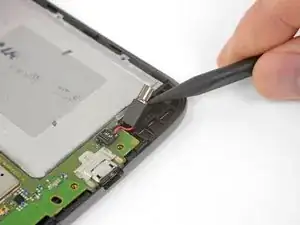

Вставьте наконечник лопатки под вибромотор и аккуратно подденьте его, чтобы отделить от корпуса.

Вам не нужно полностью отсоединять вибромотор; он может оставаться подключённым к плате.

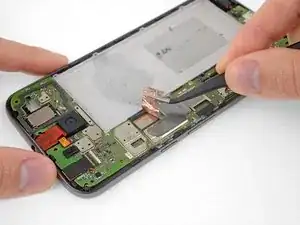

Отогните медную ленту, прикрывающую разъём дисплея.

Эта лента защищает от электромагнитных помех. По возможности сохраняйте её целой и аккуратно верните на место после завершения ремонта.

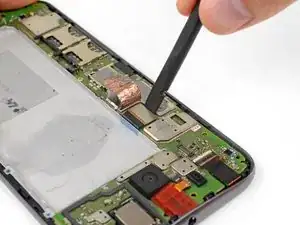

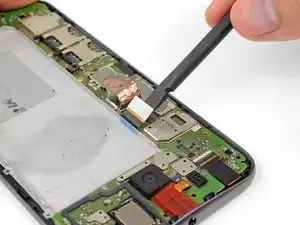

Используйте лопатку, чтобы отключить дисплей, поддев его разъём и отрывая его вертикально вверх от платы, со стороны, ближайшей к краю телефона.

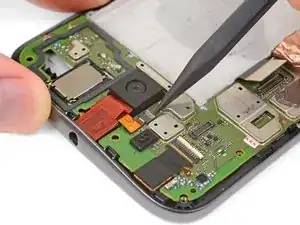

Подденьте лопаткой, чтобы открыть фиксирующий язычок на ZIF-разъёме разъёма наушников.

В этот момент можно отсоединить разъём наушников, вытянув его оранжевый гибкий кабель прямо из ZIF-держателя, но кабель легко порвать при неосторожных действиях. Для более надёжного способа продолжайте выполнять дальнейшие шаги.

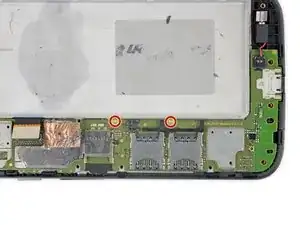

Используйте отвёртку T3 Torx, чтобы выкрутить два бронзовых винта длиной 2,4 мм, фиксирующих материнскую плату.

Держа плату за края, приподнимите нижний конец под углом, при этом верхний край держите близко к телефону.

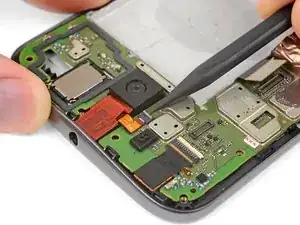

Подденьте лопаткой фронтальную камеру и убедитесь, что она безопасно отделяется от корпуса. Камера может оставаться прикреплённой к плате.

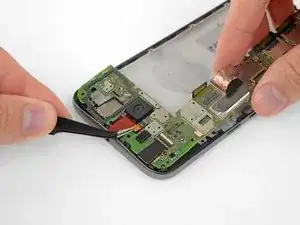

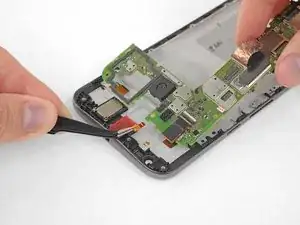

Пинцетом захватите гибкий кабель разъёма наушников и аккуратно вытяните его из разъёма при снятии платы.

Снимите материнскую плату.

Если вы чувствуете сопротивление, останавитесь. Убедитесь, что нет компонентов, всё ещё держащих корпус и плату вместе.

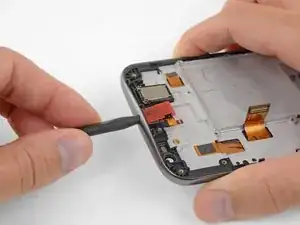

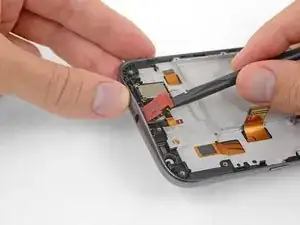

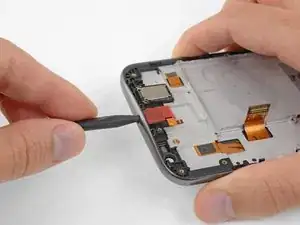

Вставьте наконечник лопатки в разъём для наушников и подденьте вертикально вверх, чтобы отделить разъём от корпуса.

При необходимости подденьте с противоположной стороны разъёма, чтобы завершить отсоединение.

Снимите разъём наушников.

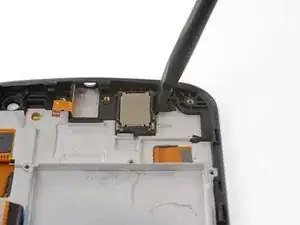

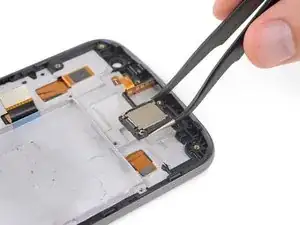

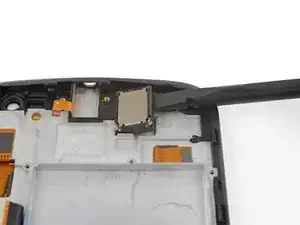

Положив плоскую часть лопатки на верхний правый край динамика разговора, подденьте, чтобы отделить его от корпуса.

Динамик разговора фиксируется сильным клеем. При необходимости приложите тепло или несколько капель изопропилового спирта, чтобы ослабить клей и облегчить снятие.

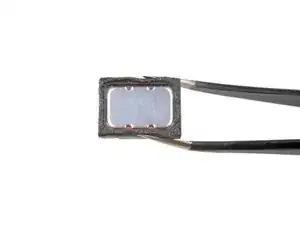

Снимите динамик разговора.

При установке проверьте состояние клея вокруг нижней части динамика. Немного тепла от фена или iOpener поможет размягчить клей и вернуть ему клейкость. Следите, чтобы не прикасаться и не повредить поверхность динамика.

На некоторых предыдущих фотографиях в этом руководстве динамик показан установленным неправильно. При сборке убедитесь, что два пружинных контакта динамика находятся в нижних углах, как показано на первом изображении этого шага. Изображения, где динамик повернут на 180° (с пружинными контактами у верхнего края телефона), неверны.

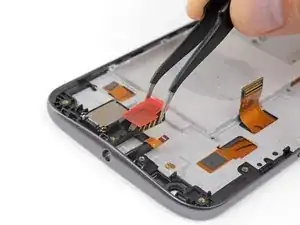

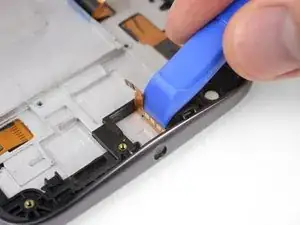

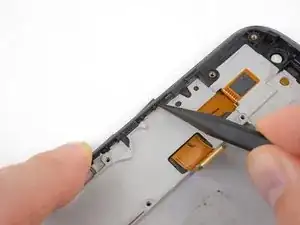

Засуньте острую кромку инструмента для вскрытия между гибким кабелем разъёма наушников и пластиковым каркасом, к которому он приклеен.

Аккуратно надавите, чтобы отделить гибкий кабель разъёма наушников от клея, которым он зафиксирован.

Не прикладывайте слишком большую силу — вы можете повредить гибкий кабель. При необходимости приложите тепло или несколько капель изопропилового спирта, чтобы ослабить клей и облегчить снятие.

Снимите гибкий кабель разъёма наушников.

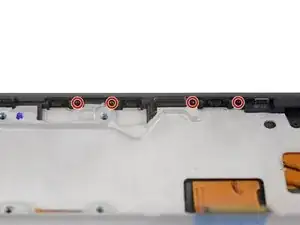

Две кнопки корпуса (кнопка питания и регулятор громкости) закреплены каждой по двумя шляпкам в форме гриба.

В следующих шагах вы будете нажимать на эти шляпки изнутри, чтобы вынуть и перенести кнопки.

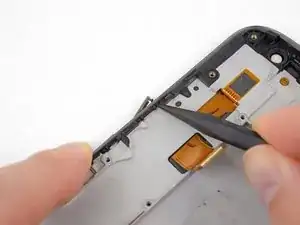

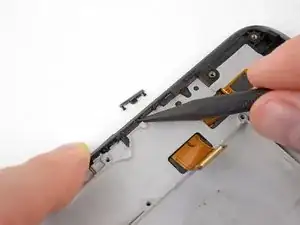

Выдавите кнопку питания из корпуса изнутри, аккуратно нажимая кончиком лопатки на вершины двух шляпок в форме гриба, которые её фиксируют.

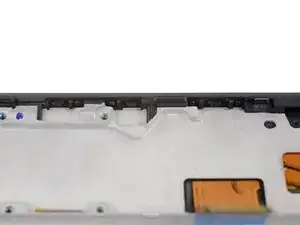

Повторите предыдущий шаг, чтобы вытолкнуть кнопку регулировки громкости из корпуса.

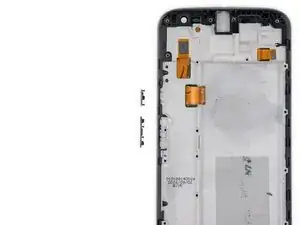

При сборке аккуратно вставляйте кнопки в корпус в показанной здесь ориентации.

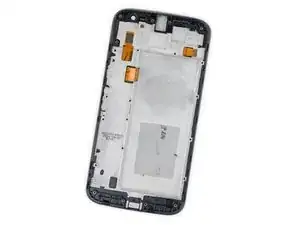

Остаётся только сборка LCD‑экрана и дигитайзера (с рамкой).

Внимательно проверьте, что запасная деталь соответствует оригиналу и что вы сняли все необходимые элементы со старой рамки для установки в новую.
