Замена задней камеры BlackBerry Z10

Переверните телефон так, чтобы задняя крышка была сверху.

Найдите выемку внизу по центру телефона.

Нажмите на выемку большим пальцем, чтобы освободить край корпуса от телефона.

Аккуратно откройте боковые стороны телефона большим и указательным пальцами.

Начните снизу и двигайтесь вверх по бокам телефона, пока задняя крышка полностью не отделится от корпуса.

Поднимите нижний угол аккумулятора пальцами.

Извлеките аккумулятор из корпуса телефона.

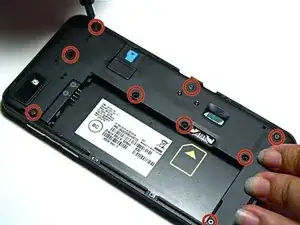

Используйте отвертку Torx T4, чтобы открутить девять винтов вокруг батареи.

Для этого шага убедитесь, что экран направлен вниз.

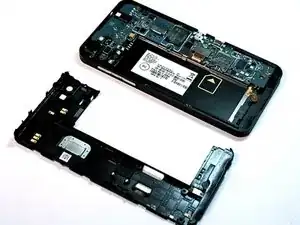

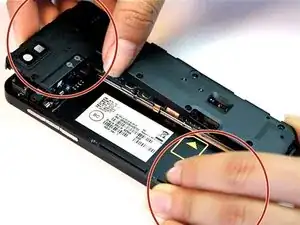

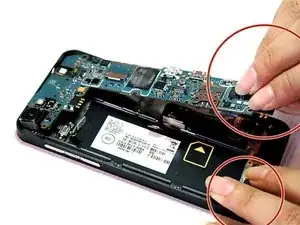

Затем одной рукой аккуратно отоприте корпус. Разместите четыре пальца у верхнего края и большой палец на боковой стороне. Медленно поднимайте корпус телефона сверху вниз.

Другой рукой удерживайте нижний угол, чтобы зафиксировать оставшуюся часть телефона.

Используйте нейлоновую лопатку, представляющую собой чёрный пластиковый инструмент, чтобы избежать повреждений внутренних частей материнской платы.

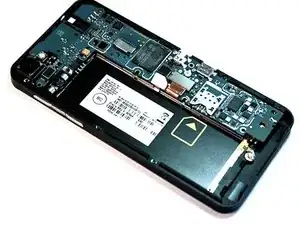

Теперь, когда материнская плата открыта, держите инструмент под рукой для последующих отсоединений.

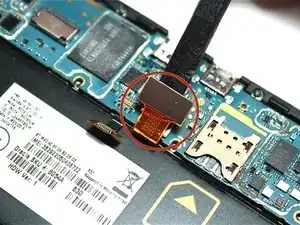

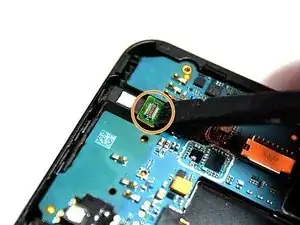

С помощью нейлоновой лопатки медленно поднимите и отключите зелёный гибкий кабель, расположенный прямо под задней камерой.

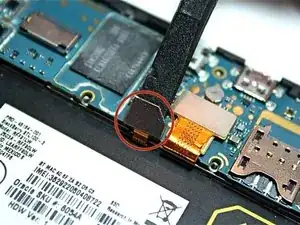

Используя нейлоновую лопатку, аккуратно отсоедините ленточные кабели на материнской плате. Осторожно поднимите каждый ленточный кабель, пока он не откроется и не отогнётся назад.

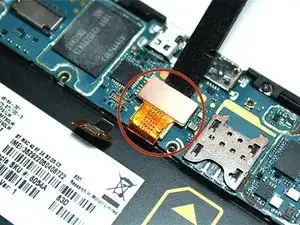

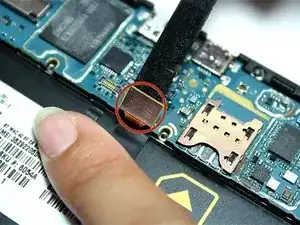

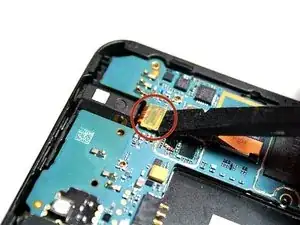

Откройте позолоченный разъём в правом верхнем углу материнской платы.

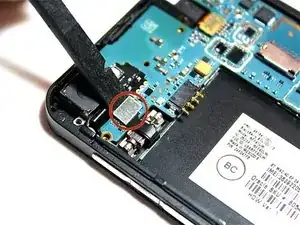

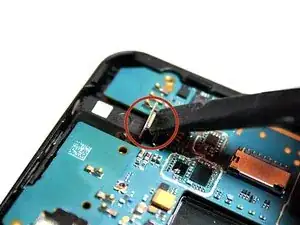

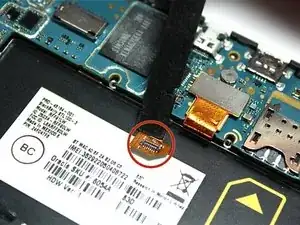

Далее используйте нейлоновую лопатку, чтобы открыть позолоченный ленточный кабель, находящийся рядом с гнездом аккумулятора.

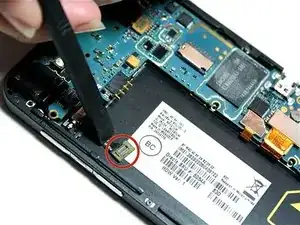

Затем с помощью нейлоновой лопатки поднимите и откройте другой позолоченный ленточный кабель, расположенный за предыдущим.

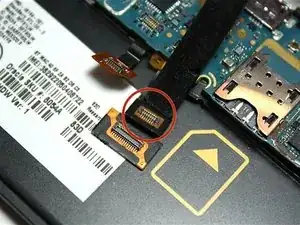

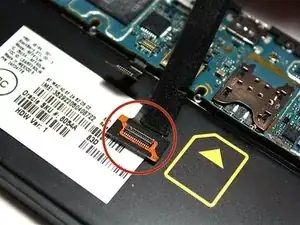

Повторите тот же приём для последнего ленточного кабеля, расположенного под большим кабелем.

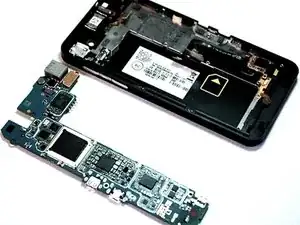

Теперь, когда все ленточные кабели отключены, аккуратно поднимите материнскую плату из гнезда большим и указательным пальцами. Начните поднимать плату с нижней части и продвигайтесь к верхней. Другой рукой держите телефон, чтобы лучше удерживать устройство. После извлечения переверните материнскую плату.

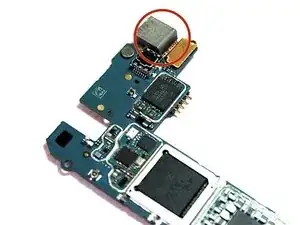

После переворота материнской платы задняя камера становится видимой.

Не забывайте использовать нейлоновую лопатку.

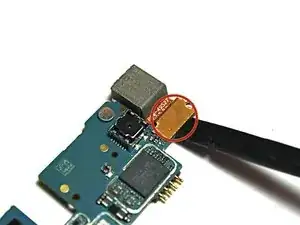

Чтобы отключить заднюю камеру от материнской платы, аккуратно поднимите позолоченный разъём. Он расположен прямо под задней камерой.

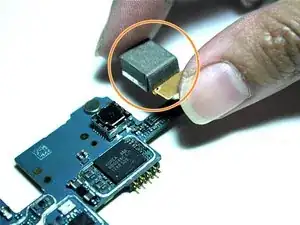

Затем удерживая большим и указательным пальцами, выньте заднюю камеру. Она должна отсоединиться вместе с разъёмом. Наконец, отложите заднюю камеру в сторону.
