Замена стекла основного дисплея Samsung Galaxy Nexus
Используйте это руководство для замены дисплея на Samsung Galaxy Nexus. Обратите внимание, что между изображённым телефоном и вашей моделью Galaxy Nexus могут быть незначительные отличия.
Шаг 1

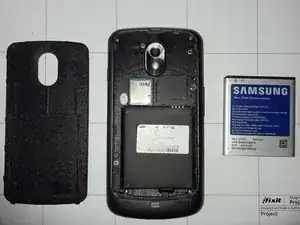

Откройте заднюю крышку телефона пальцами или используйте пластиковые инструменты для вскрытия, чтобы отщелкнуть заднюю крышку с телефона.
Снимите аккумулятор, поддев его из выемки внизу.
Положите заднюю крышку и аккумулятор в безопасное место, например в чашу, пока не будете готовы установить их обратно.
Шаг 2

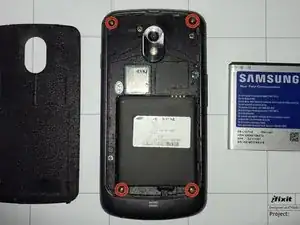

Снимите четыре винта Phillips 4,5 мм с задней стороны телефона.
Шаг 3
Переверните телефон так, чтобы экран был направлен вверх.

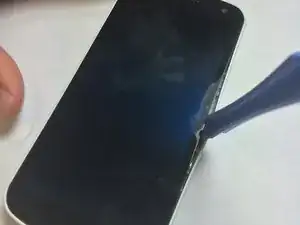

Вставьте пластиковый инструмент для вскрытия в зазор между экраном и внешним корпусом. Проводите инструментом по периметру телефона, не вынимая его из зазора.
Медленно отожмите внешний корпус от экрана.
Работайте аккуратно. Чрезмерная сила может легко повредить корпус.
Шаг 4

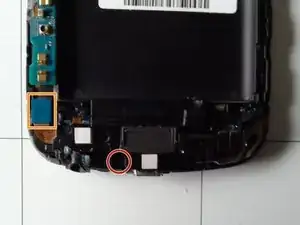

Снимите один винт Phillips #00 4 мм с нижней части телефона.

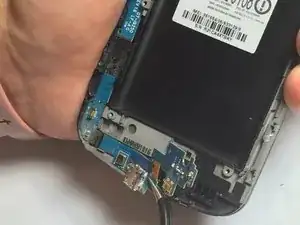

Поднимите плоский разъём из его гнезда на материнской плате.

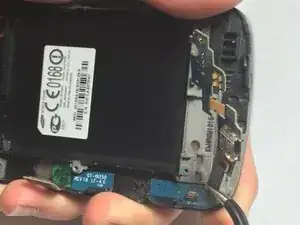

Поднимите весь узел вставки для наушников из телефона.
Шаг 5

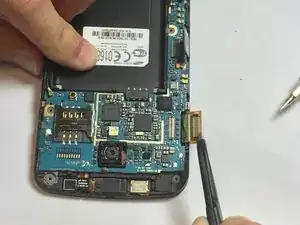

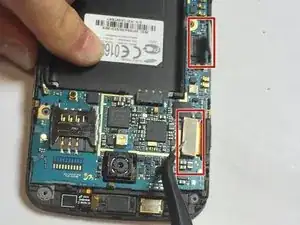

Отключите два ленточных кабеля от материнской платы.
Шаг 6

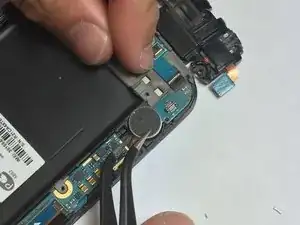

С помощью пинцета или пластиковой лопатки подденьте вибромотор и извлеките его из гнезда в средней рамке.
Шаг 7

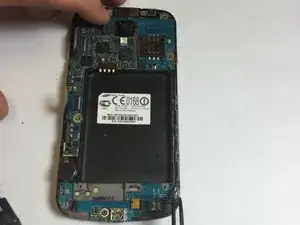

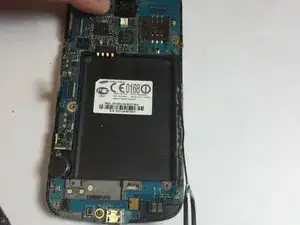

С помощью пинцета аккуратно отсоедините антенный кабель от его гнезда на материнской плате.
Шаг 8

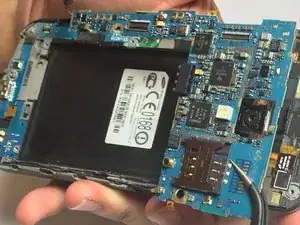

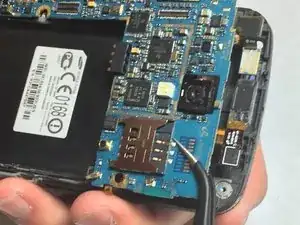

Используйте пинцет, чтобы вытянуть материнскую плату из телефона.
Работайте аккуратно. В зависимости от модели на нижней стороне материнской платы могут оставаться ленточные кабели, соединяющие её с модулем дисплея.
Шаг 9

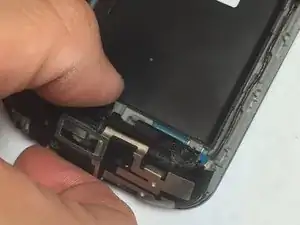

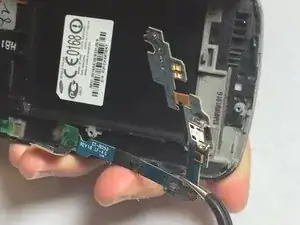

Начиная вблизи USB-порта, с помощью пинцета вытяните маленькую дочернюю плату из телефона.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
