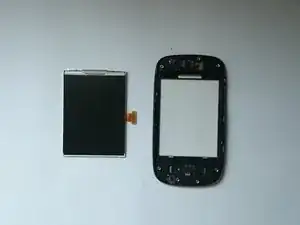

Замена ЖК-экрана и сенсорного стекла Samsung Galaxy Pocket Neo S5310
Как разобрать телефон и заменить повреждённый сенсорный модуль / стекло или ЖК-дисплей.
________________________Видео-инструкция:________________________
Шаг 1
Извлеките любые SIM- и SD-карты.
Отверните 7 винтов с крестообразным шлицем (Phillips).

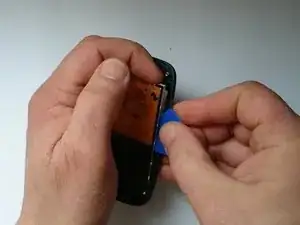

Используйте пластиковый инструмент для снятия задней крышки.
Шаг 2
Динамик расположен в задней крышке.
Шаг 3

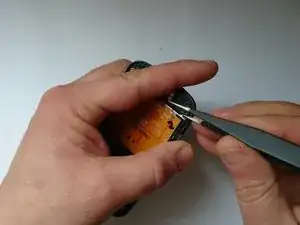

Отключите гибкий кабель ЖК-дисплея.

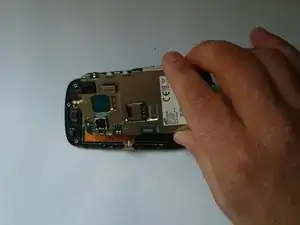

Приподнимите плату и отключите гибкий кабель сенсора.
Теперь вы можете извлечь материнскую плату.
Шаг 4

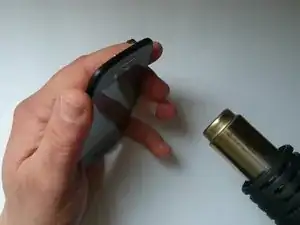

Разогрейте сенсор, чтобы облегчить отделение ЖК-дисплея.
Для этой операции можно использовать фен.

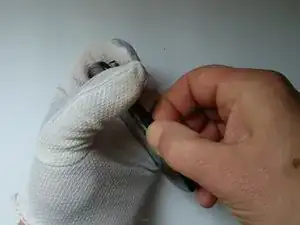

В четырёх углах ЖК-дисплея находятся небольшие металлические пластины. Используйте одну из них, чтобы немного приподнять ЖК-дисплей и подвести пластиковый инструмент.
Будьте осторожны, чтобы не повредить дисплей.
Шаг 5
После отделения ЖК-дисплея снова разогрейте сенсорное стекло.
Если стекло разбито, наклейте прозрачную ленту, чтобы предотвратить разлет осколков.
Шаг 6

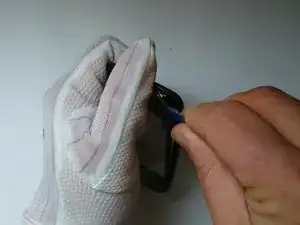

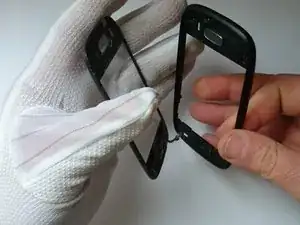

Используйте пластиковые инструменты и медленно отделяйте сенсорное стекло от передней рамки.
Шаг 7
Если новая запчасть поставляется без клейкой ленты, её необходимо установить.

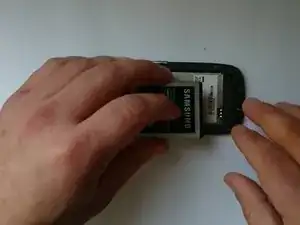

Соберите устройство в обратном порядке, следуя этим инструкциям в обратной последовательности.
Шаг 8

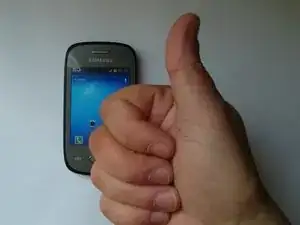

Вам удалось это сделать успешно?
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
