Замена разъёма Micro USB и основного микрофона в Samsung Galaxy Nexus (Verizon LTE)

Ваш Verizon Galaxy Nexus не заряжается, заряжается иногда или показывает, что заряжается, когда кабель не подключён? Возможно, пришло время заменить плату с разъёмом micro USB.

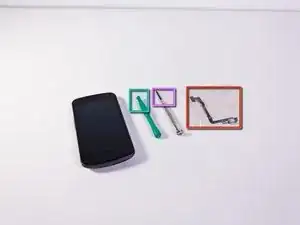

Для этого ремонта вам понадобятся:

инструмент для вскрытия.

маленькая крестовая отвёртка.

заменяемая плата micro USB. Мою я купил здесь.

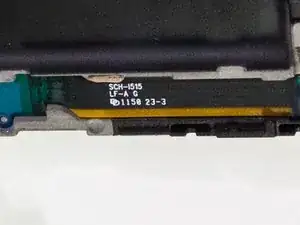

Оригинальная плата, которую я снял, была ревизии LF-A G 1145. Новая (на фото) — LF-A G 1150 23-3.

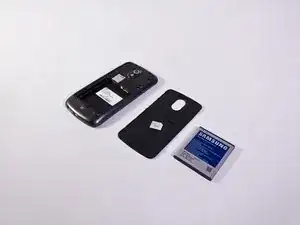

Начните с удаления аккумулятора и SIM-карты.

После извлечения аккумулятора и SIM удалите все шесть винтов с задней панели.

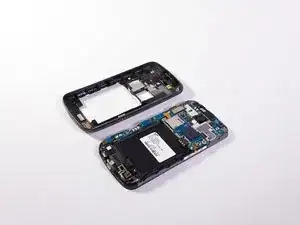

Следующий шаг — снять заднюю крышку телефона.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте по краю экрана. Крышка должна снятьcя без особых усилий.

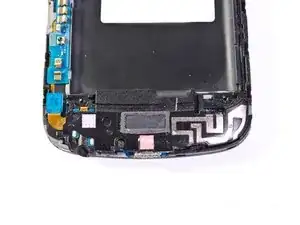

Далее нужно снять сборку антенны, динамика и виброзвонка с нижней части.

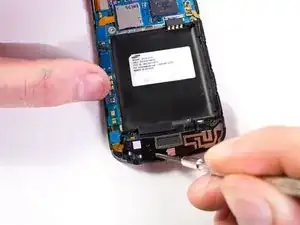

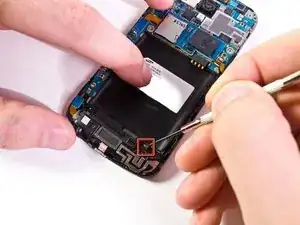

Начните с удаления винта.

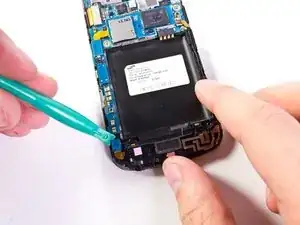

Затем используйте инструмент для вскрытия, чтобы отсоединить ленточный кабель.

Сборка защёлкивается на магниевом корпусе телефона. Её не очень просто отщёлкнуть, если у вас не Google GSM‑версия.

CDMA: Поверните сборку против часовой стрелки. Я сломал защёлку, потому что пытался поддеть её.

GSM: Для моей Google GSM‑версии достаточно было отодвинуть защёлку от сборки.

Защёлка раньше находилась здесь.

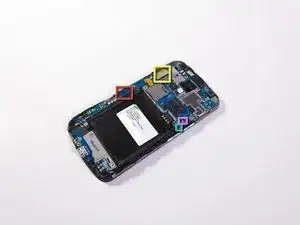

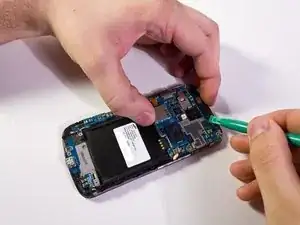

Далее необходимо отсоединить несколько ленточных кабелей и антенный кабель от основной платы.

Плата micro USB. Также содержит светодиод уведомлений спереди и основной микрофон.

Разъём экрана.

Кнопка регулировки громкости. На некоторых телефонах она припаяна к основной плате — не на CDMA.

GSM/припаяна: Один пользователь смог не трогать кнопку громкости, а сосредоточиться на кнопке питания. Вы можете аккуратно отделить кнопку питания от корпуса — она держится только на клее — не отсоединяя её от платы. Затем можно повернуть плату в сторону.

Антенна.

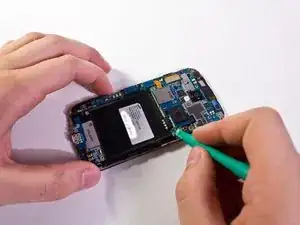

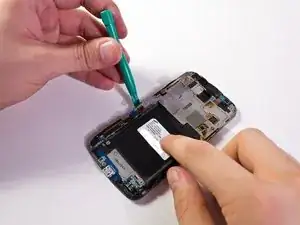

Аккуратно отсоедините с помощью пластикового инструмента для вскрытия.

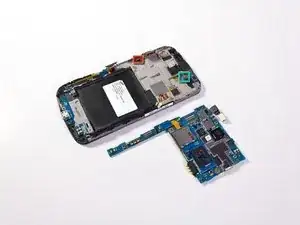

Аккуратно извлеките основную плату.

Учтите, что под платой есть несколько разъёмов для ленточных кабелей. Они должны легко отщёлкнуться, или вы можете использовать инструмент для вскрытия, чтобы аккуратно снять их, когда плата немного приподнята. Также помните, что эти разъёмы нужно будет снова подключить при сборке!

Кабель кнопки питания.

Кабель гарнитуры.

Основная плата также соединена с основной камерой и фронтальной камерой дополнительными ленточными кабелями. Они должны оставаться подключёнными, но обращайтесь с ними бережно. Не занесите пыль при повторной сборке!

Теперь, наконец, можно заменить плату micro USB.

Она приклеена слабым клеем. Немного работы лопаткой и пальцами должно освободить её легко.

На телефоне остался клей от старой платы. Обязательно удалите его.

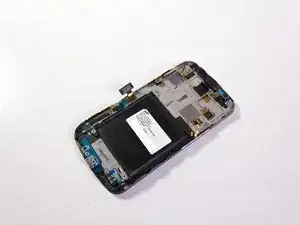

Сломанная плата USB удалена — устанавливаем новую!

Снимите защитную плёнку с клеевой стороны и установите новую плату.

Есть несколько штифтов и направляющих, которые облегчают точную установку.
