Замена разъема для наушников Samsung Galaxy Nexus

Вам необходимо открыть заднюю крышку телефона, чтобы получить доступ к аккумулятору. Для этого используйте пластиковые инструменты для вскрытия или ноготь и вставьте его в выемку.

Удалите заднюю крышку телефона, перемещая инструмент для вскрытия или ноготь от телефона, пока он еще находится в выемке.

Вставьте палец в выемку аккумулятора и потяните аккумулятор на себя для удаления.

Сейчас будет установлен новый аккумулятор.

Удалите винты длиной 4.4 мм с помощью отвертки PH #000, как указано на картинке.

После удаления винтов убедитесь, что телефон перевернут правильной стороной вверх.

Вставьте пластиковый инструмент для вскрытия между экраном и внешним корпусом. Передвигайте инструмент по телефону, не вынимая его из промежутка между экраном и корпусом телефона.

Вытяните экран из внешнего корпуса. Будьте осторожны, чтобы не повредить плату управления или экран.

Отвинтите винт длиной 4.4 мм с маркировкой PH #000.

С помощью плоской отвертки поднимите синий разъем.

С помощью пальца или инструмента для вскрытия потяните назад нижний модуль.

Удалите внутренний аккумулятор с помощью пинцета или плоской отвертки.

Внизу есть клей, который удерживает аккумулятор и шасси вместе.

Снимите ленту разъема дисплея с основной платы с помощью пинцета.

Снимите ленту разъема USB с основной платы с помощью пинцета.

Удалите антенну с помощью пальцев или пинцета.

С помощью пинцета снимите верхнюю плату.

В зависимости от вашей модели, к нижней стороне платы могут быть прикреплены разъемы шлейфа. Будьте осторожны, чтобы не вытащить их из гнезд при снятии платы.

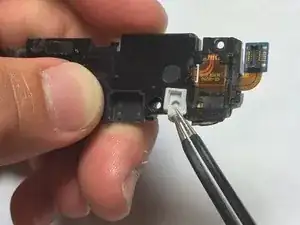

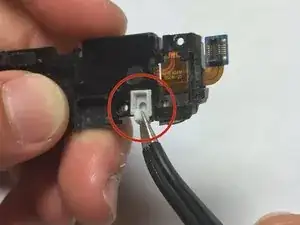

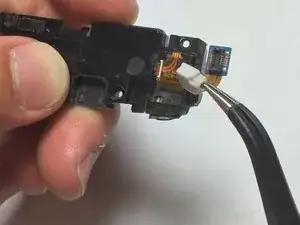

С помощью пинцета выньте разъем для наушников.
