Замена динамика (ear piece) в Samsung Galaxy Nexus

Необходимо открыть заднюю крышку телефона, чтобы получить доступ к аккумулятору. Для этого используйте пластиковый инструмент для открытия или ноготь и вставьте его в выемку.

Снимите заднюю крышку телефона, отводя инструмент для поддевания или ноготь от телефона, пока он все ещё находится в выемке.

Вставьте палец в выемку аккумулятора и потяните аккумулятор на себя, чтобы извлечь его.

Здесь устанавливается новый аккумулятор.

Отверните винты длиной 4,4 мм крестовой отверткой PH #000, как показано на изображении.

После снятия винтов обязательно поставьте телефон дисплеем вверх.

Вставьте пластиковый инструмент для открытия между экраном и внешним корпусом. Проведите инструментом по периметру телефона, не извлекая его из зазора между экраном и корпусом.

Выдавите экран из внешней оболочки. Будьте осторожны, чтобы не повредить плату управления или экран.

Отверните винт 4,4 мм крестовой отверткой PH #000.

Плоской отверткой поднимите вверх синий разъём.

Пальцем или инструментом для поддевания отведите назад нижний модуль.

Извлеките внутренний аккумулятор с помощью пинцета или плоской отвертки.

На дне имеется клей, который удерживает аккумулятор и корпус вместе.

С помощью пинцета оторвите полоску разъёма дисплея от основной платы.

С помощью пинцета оторвите полоску разъёма USB от основной платы.

Снимите антенну, используя пальцы или пинцет.

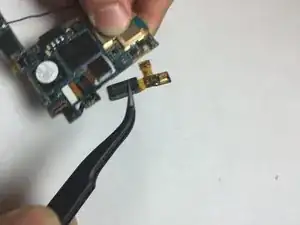

С помощью пинцета снимите верхнюю плату.

В зависимости от модели под платой могут находиться разъёмы ленточных кабелей. Будьте осторожны, чтобы не вырвать их из гнёзд при снятии платы.

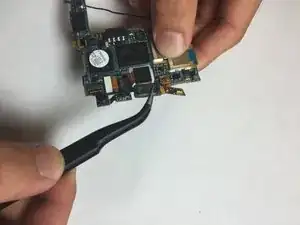

С помощью пинцета извлеките верхний динамик.
