Замена задней линзы камеры Samsung Galaxy Nexus

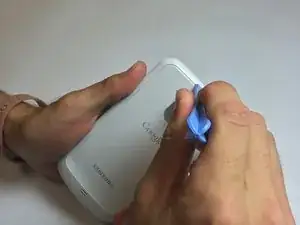

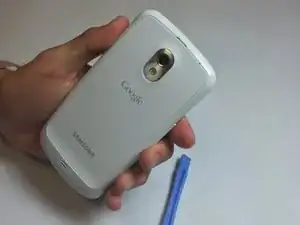

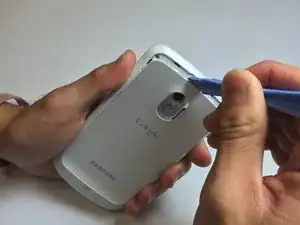

Вам нужно открыть заднюю часть телефона, чтобы получить доступ к аккумулятору. Для этого используйте пластиковый инструмент для вскрытия или ноготь и вставьте его в выемку.

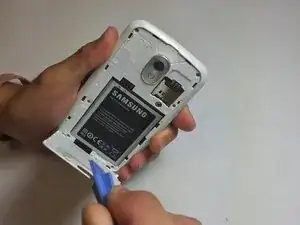

Снимите заднюю крышку телефона, подвигая инструмент для поддевания или ноготь от телефона, пока он всё ещё в выемке.

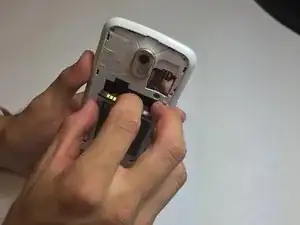

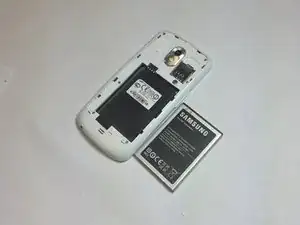

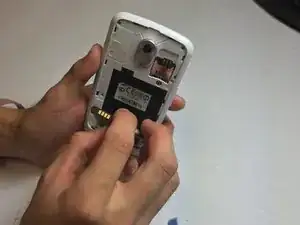

Вставьте палец в выемку у аккумулятора и потяните аккумулятор на себя, чтобы вынуть его.

На этом этапе можно установить новый аккумулятор.

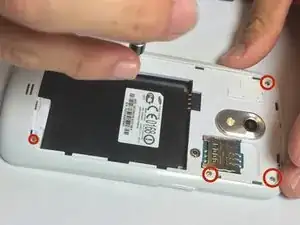

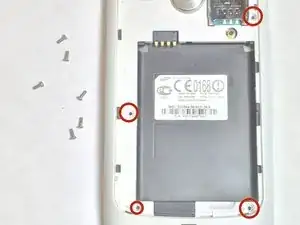

Удалите винты длиной 4,4 мм с помощью PH #000, как показано на фотографии.

После снятия винтов обязательно переверните телефон экраном вверх.

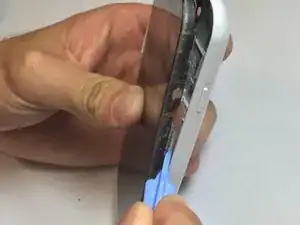

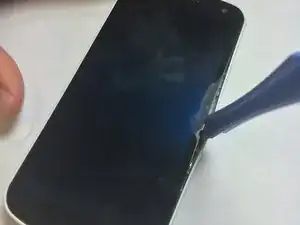

Вставьте пластиковый инструмент для вскрытия между экраном и наружным корпусом. Проведите инструментом по периметру телефона, не вынимая его из зазора между экраном и корпусом.

Выведите экран из наружной рамки. Будьте осторожны, чтобы не повредить плату управления или экран.

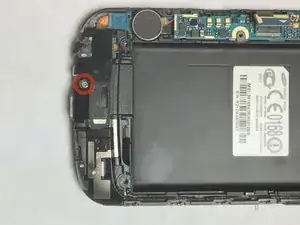

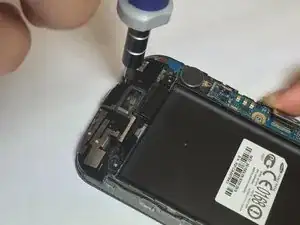

Открутите винт 4,4 мм с маркировкой PH #000.

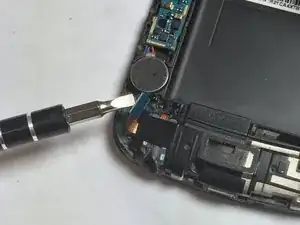

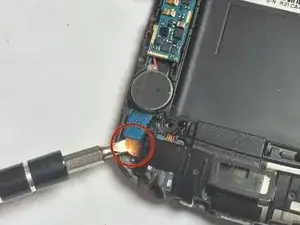

С помощью отвертки с плоским лезвием поднимите синий коннектор вверх.

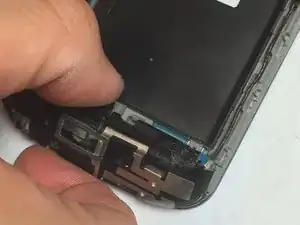

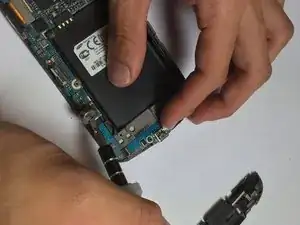

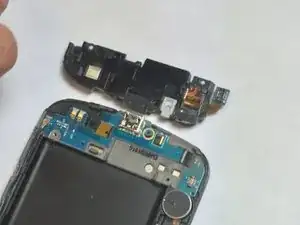

Оттяните нижний модуль пальцем или инструментом для поддевания.

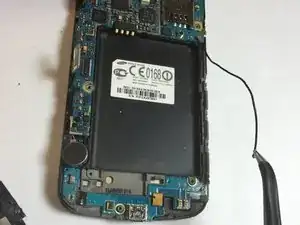

Извлеките внутренний аккумулятор с помощью пинцета или плоской отвертки.

Внизу присутствует клей, который удерживает аккумулятор и корпус вместе.

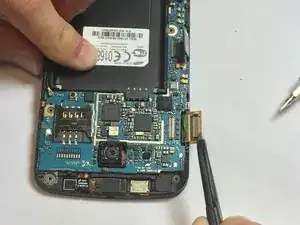

Снимите ленту разъёма дисплея с основной платы с помощью пинцета.

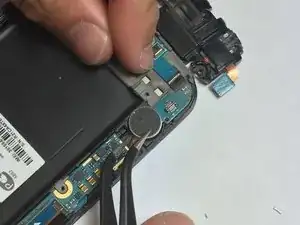

Снимите ленту разъёма USB с основной платы с помощью пинцета.

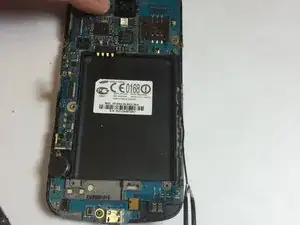

Снимите антенну, используя пальцы или пинцет.

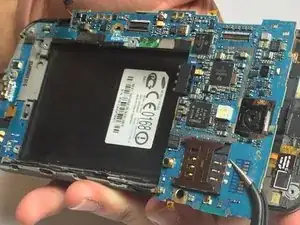

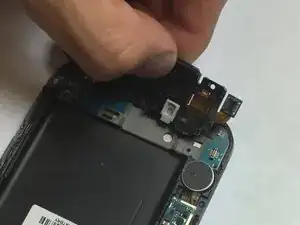

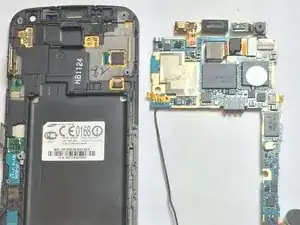

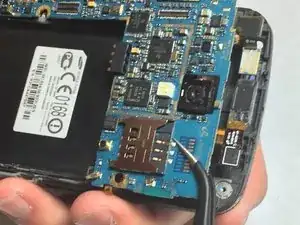

С помощью пинцета снимите верхнюю плату.

В зависимости от модели под платой могут быть плоские кабели-разъёмы. Будьте осторожны, чтобы не вырвать их из гнёзд при снятии платы.

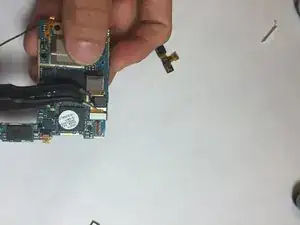

С помощью пинцета извлеките заднюю линзу камеры с платы.
