Замена сборки дисплея HTC One M8

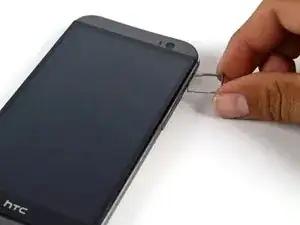

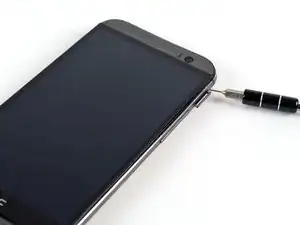

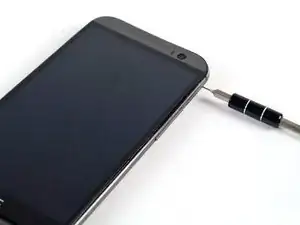

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для SIM-карты, расположенном в верхнем левом углу телефона.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

Удалите сборку лотка для SIM-карты из HTC One M8.

При повторной установке SIM-карты убедитесь, что она размещена в правильной ориентации относительно лотка.

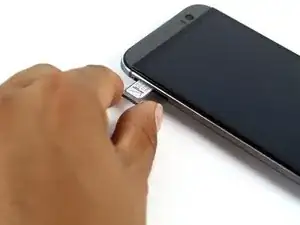

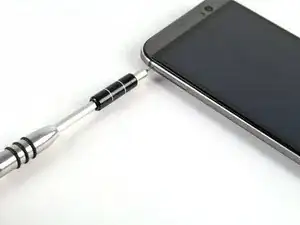

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для microSD-карты, расположенном в верхнем правом углу телефона.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

Удалите сборку лотка для microSD-карты из HTC One M8.

При повторной установке microSD-карты убедитесь, что она размещена в правильной ориентации относительно лотка.

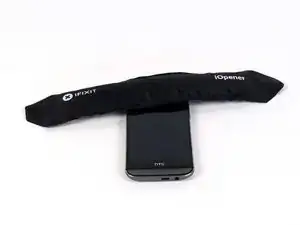

Используйте iOpener или тепловой фен, чтобы ослабить клей на верхней и нижней решётках динамиков.

См. руководство по iOpener для получения информации о том, как использовать iOpener.

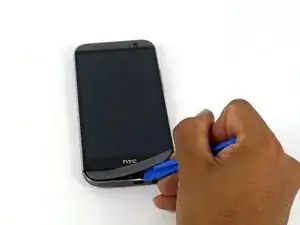

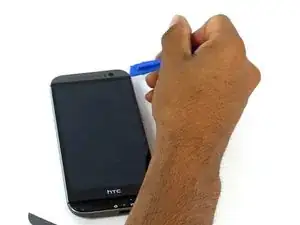

Используйте пластиковый инструмент для открывания, чтобы аккуратно отслоить нижнюю решётку динамика.

Клей оставляет следы; его можно удалить с помощью средства для удаления клея.

Используйте пластиковый инструмент для открывания, чтобы аккуратно отслоить верхнюю решётку динамика.

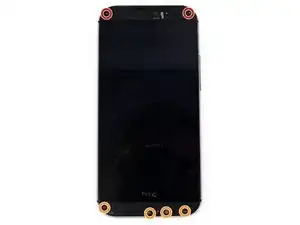

Удалите два серебристых винта Phillips #00 длиной 3 мм с верхней части.

Удалите четыре чёрных винта Torx T5 длиной 4 мм с нижней части.

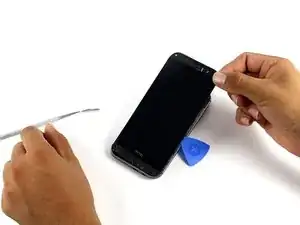

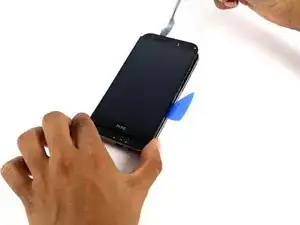

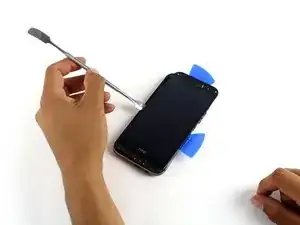

Продвигайтесь по периметру телефона с помощью лопатки и пластиковых медиаторов, чтобы освободить защёлки, фиксирующие заднюю крышку к сборке дисплея.

На фото показана металлическая лопатка, но лучше использовать нейлоновую лопатку, чтобы не поцарапать устройство.

Будьте осторожны, чтобы не потерять кнопку питания: она сидит свободно в верхней части нижнего корпуса.

Для разъединения корпуса может потребоваться значительная сила.

Удалите два серебристых винта Phillips #00 длиной 2 мм, фиксирующих разъём батареи к материнской плате.

Используйте пластиковый инструмент для открывания, чтобы аккуратно отжать разъём батареи вверх.

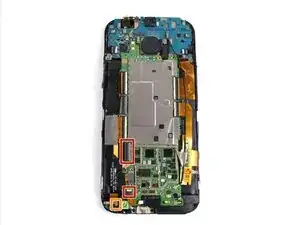

Используйте лопатку, чтобы отключить два ZIF-разъёма.

Используйте плоский конец лопатки, чтобы отключить чёрный антенный кабель.

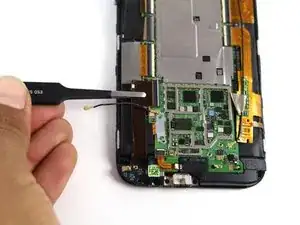

Используйте пинцет, чтобы вытащить два шлейфа из ZIF-разъёмов.

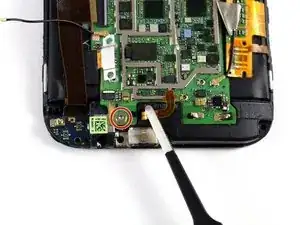

Удалите один серебристый винт Torx T5 длиной 4 мм, фиксирующий плату с разъёмом для наушников/micro USB.

Возможно, потребуется аккуратно отогнуть небольшой шлейф в сторону, чтобы добраться до винта.

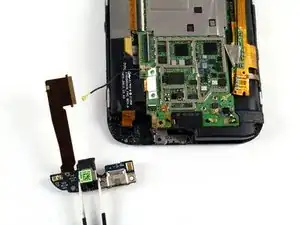

Используйте пинцет или пластиковый инструмент для открывания, чтобы аккуратно приподнять плату с разъёмом для наушников/micro USB и вынуть её из телефона.

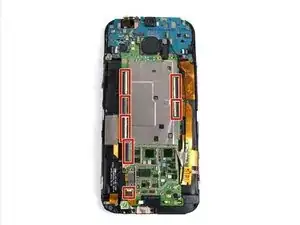

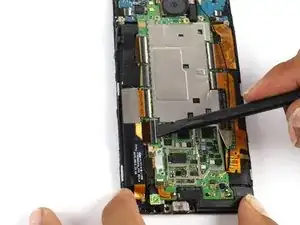

Используйте кончик лопатки, чтобы отключить семь ZIF-разъёмов.

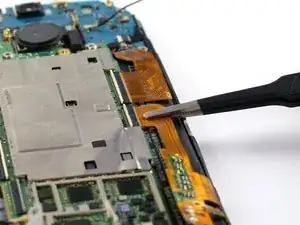

Используйте пинцет, чтобы аккуратно вытащить семь шлейфов из разъёмов.

Используйте iOpener, чтобы ослабить клей, фиксирующий сборку дисплея к остальной части устройства.

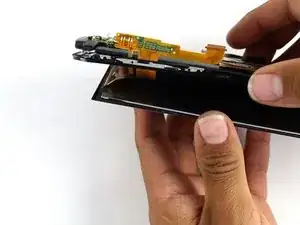

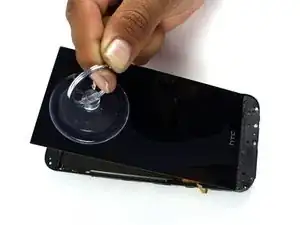

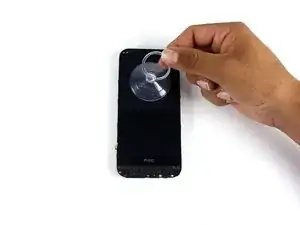

Используйте присоску, чтобы аккуратно отделить сборку дисплея от остальной части устройства.

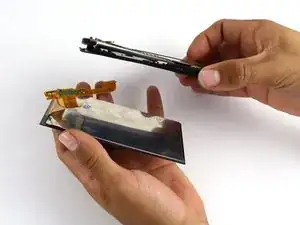

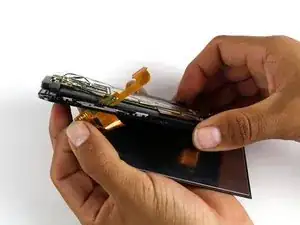

Аккуратно проведите шлейф сборки дисплея через среднюю рамку для извлечения.
