Замена материнской платы Motorola Droid Turbo

Подготовьте iOpener и приложите его к задней крышке, чтобы размягчить клей, фиксирующий заднюю крышку к телефону.

Используйте пластиковый инструмент для вскрытия, чтобы отжать заднюю крышку от остальной части устройства.

Снимите заднюю крышку.

Катушка беспроводной зарядки может прилипнуть к задней крышке, поэтому перед полным отделением крышки убедитесь, что она оторвана от нее.

Снимите защитную рамку по середине (midframe bezel).

Удалите четыре винта Torx T5, фиксирующие среднюю монтажную пластину.

Снимите среднюю монтажную рамку (midframe).

Используйте острие лопатки, чтобы приподнять разъем батареи.

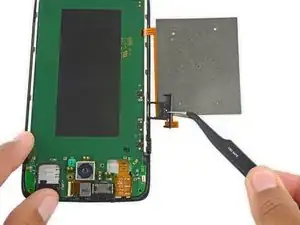

Отогните катушку беспроводной зарядки от батареи.

Используйте лопаточку, чтобы осторожно поддеть батарею и приподнять её от остальной части устройства.

Батарея закреплена умеренным клеем, поэтому может потребоваться приложить некоторое усилие.

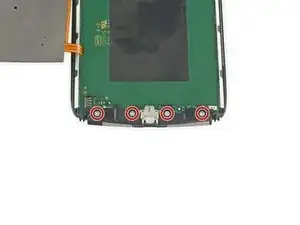

Удалите четыре винта Torx T5, фиксирующие нижнюю антенную плату к материнской плате.

Снимите нижнюю антенную плату.

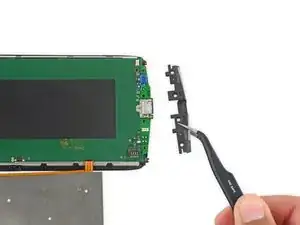

Снимите держатель SIM-карты/рычажок регулятора громкости.

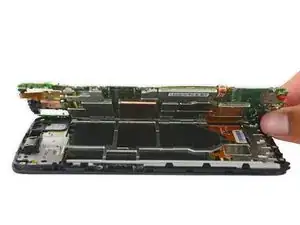

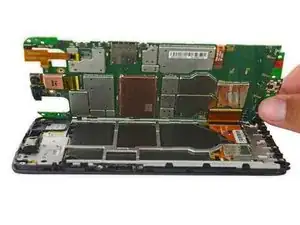

Аккуратно приподнимите материнскую плату, чтобы освободить разъем дисплея.

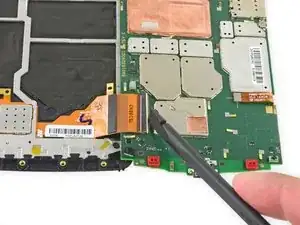

Используйте плоский конец лопатки, чтобы откинуть фиксационную защёлку на ZIF-разъёме дисплея.

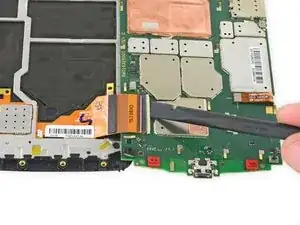

Выньте ленточный кабель дисплея из разъёма.

На этом этапе материнская плата снята с телефона. В следующих шагах описано удаление катушки беспроводной зарядки и обеих камер для их переноса на заменяемую материнскую плату.

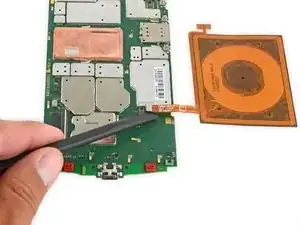

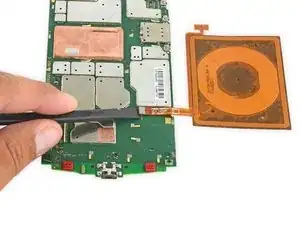

Используйте плоский конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

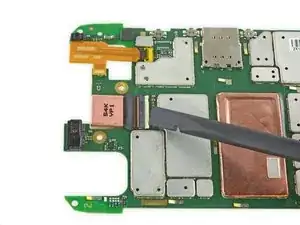

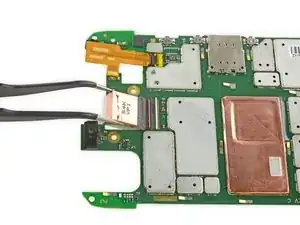

Используйте плоский конец лопатки, чтобы откинуть черную фиксирующую защёлку на ZIF-разъёме фронтальной камеры.

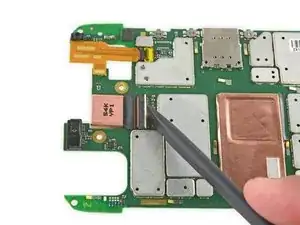

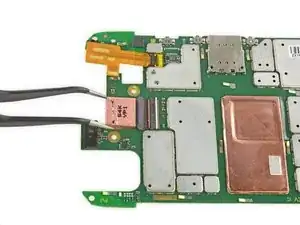

Снимите фронтальную камеру.

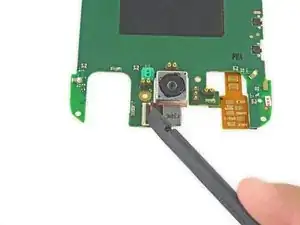

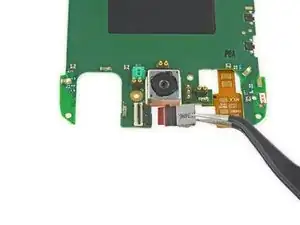

Используйте плоский конец лопатки, чтобы откинуть бежевую фиксирующую защёлку на ZIF-разъёме тыловой камеры.

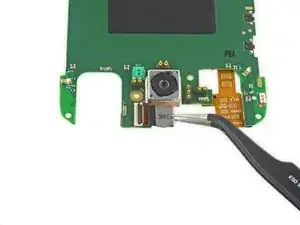

Снимите тыловую камеру.
