Замена задней камеры Motorola Droid Turbo

Приготовьте iOpener и приложите его к задней крышке, чтобы смягчить клей, который удерживает заднюю крышку на телефоне.

Используйте пластиковый инструмент для открытия, чтобы отжать заднюю крышку от остальной части устройства.

Снимите заднюю крышку.

Коил беспроводной зарядки может прилипнуть к задней крышке, поэтому перед окончательным отделением крышки от остальной части устройства убедитесь, что вы отсоединили его от крышки.

Снимите среднюю рамку.

Выверните четыре винта Torx T5, крепящие среднюю пластину.

Снимите среднюю пластину.

Используйте острый конец лопатки, чтобы приподнять разъём батареи.

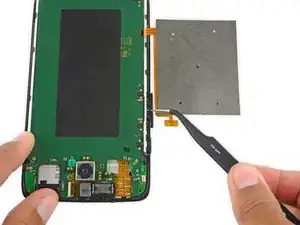

Отогните катушку беспроводной зарядки от батареи.

Используйте лопатку, чтобы аккуратно приподнять батарею от корпуса устройства.

Батарея закреплена с помощью умеренного клея, поэтому может потребоваться приложить некоторое усилие.

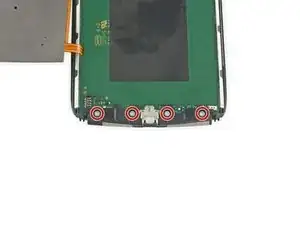

Выверните четыре винта Torx T5, крепящие нижнюю плату антенны к плате устройства.

Снимите нижнюю плату антенны.

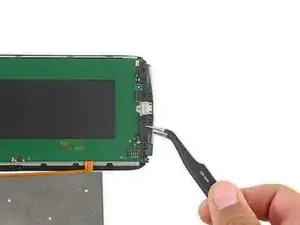

Снимите держатель SIM-карты/рокер регулировки громкости.

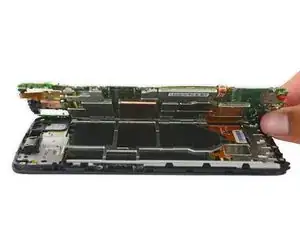

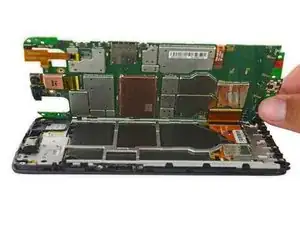

Осторожно приподнимите материнскую плату, чтобы получить доступ к разъёму дисплея.

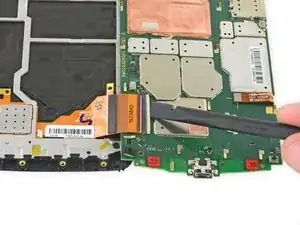

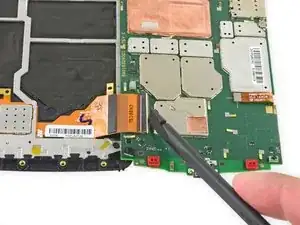

Используйте плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF-разъёме дисплея.

Вытяните шлейф дисплея из разъёма.

Отключение шлейфа дисплея облегчает удаление задней камеры, но не является строго необходимым.

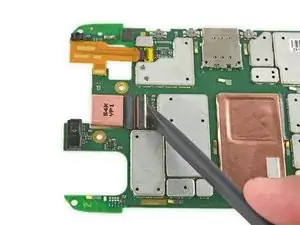

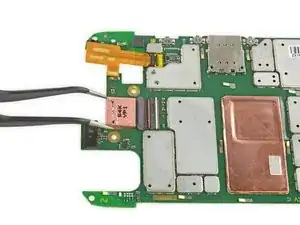

Используйте плоский конец лопатки, чтобы откинуть чёрную фиксирующую планку на ZIF-разъёме фронтальной камеры.

Удаление фронтальной камеры облегчает удаление задней камеры, но не является строго необходимым.

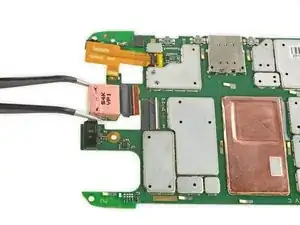

Снимите фронтальную камеру.

Используйте плоский конец лопатки, чтобы откинуть светло-коричневую фиксирующую планку на ZIF-разъёме задней камеры.

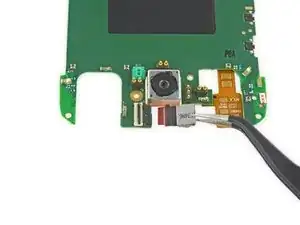

Снимите заднюю камеру.
