Замена разъёма зарядки Asus ZenFone 5
Разъём зарядки расположен в нижней части телефона и необходим для зарядки аккумулятора. Замена разъёма будет очевидна, так как телефон, скорее всего, либо совсем не заряжается, либо зарядка занимает необычно много времени.
В этом руководстве показано использование металлических инструментов в непосредственной близости от аккумулятора. Выберите использование пластиковых, защищённых от статического электричества инструментов для выполнения процедуры, чтобы значительно снизить риск прокола аккумулятора.
Шаг 1
Разогрейте iOpener в микроволновке в течение 30 секунд.
Внимание: при нагревании iOpener держите его за боковые части, чтобы избежать травм.
Шаг 2
Поместите iOpener на боковую часть телефона до тех пор, пока iOpener не остынет (примерно 10–15 минут).
Повторно разогрейте iOpener и приложите его к другой стороне телефона.
Шаг 3
Аккуратно проведите проволочной медиатором по кромкам телефона, чтобы разорвать клей.
Используйте медиаторы и инструмент для вскрытия, чтобы отжать заднюю крышку.
Использование металлических инструментов, как показано на фотографиях, потенциально опасно, так как аккумулятор открыт у кромок корпуса и риск прокола высок. Выберите инструмент, безопасный для ЭСД.
С каждой стороны телефона есть 6 различных защёлок, которые могут потребовать усилия для разъединения.
Повторяйте нагрев и отщёлкивание, пока задняя крышка не сможет быть полностью снята.
Шаг 4
Используйте крестовую отвёртку #00, чтобы выкрутить шесть винтов Phillips #00 длиной 3.175 мм на верхней крышке.
Используйте лопатку, чтобы освободить защёлки по краю верхней пластины.
Шаг 5
Отключите пресс-фит разъём, расположенный рядом с верхним правым углом аккумулятора, чтобы отделить аккумулятор от материнской платы.
Шаг 6
Тем же отвёрткой выкрутите пять винтов Phillips #00 длиной 3.96 мм на нижней пластине.
Используйте лопатку, чтобы поддеть и снять нижнюю пластину.
Шаг 7
Потяните за две чёрные вкладки внизу аккумулятора, пока аккумулятор не освободится.
Осторожно извлеките аккумулятор из гнезда.
Шаг 8
В нижней части телефона поднимите серебристый пресс-фит разъём, который находится под аккумулятором.
Осторожно отведите золотистый коаксиальный кабель с золотым наконечником, подключённый к материнской плате, и отведите его от телефона.
Шаг 9

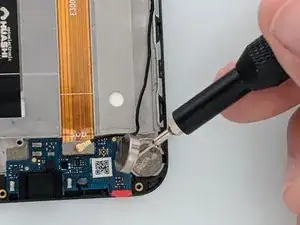

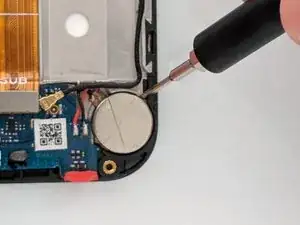

Используйте лопатку, чтобы отодрать кнопку-элемент питания рядом с местом, где был золотой провод.
Использование отвёртки в качестве подручного рычага, как показано на фотографиях, опасно, особенно в сочетании с приподнимаемым аккумулятором. Выберите инструмент, безопасный для ЭСД.
Отодвиньте кнопку-элемент питания в сторону, чтобы он не мешал.
Эта операция проводится в небольшом кармане рядом с местом, где провод оборачивается по нижней стороне аккумулятора.
Шаг 10

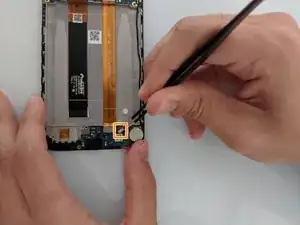

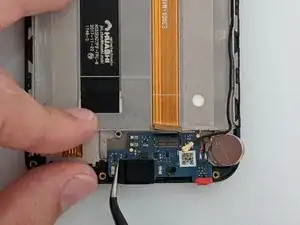

Используйте пинцет, чтобы аккуратно подтолкнуть снизу микросхему, в которой размещён разъём зарядки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
