Замена материнской платы Samsung Galaxy Tab S2 9.7 SM-T813

Разогрейте iOpeners в микроволновой печи в течение 1–2 минут.

iOpeners будут горячими. Будьте осторожны и держитесь за язычки на концах.

Поместите разогретые iOpeners на края экрана, чтобы нагреть клей.

Более подробные инструкции по использованию iOpeners см. в Инструкции по iOpener.

Отделите сборку экрана от задней крышки, зажав медиаторы между двумя компонентами.

Сдвигайте медиаторы вдоль кромки и оставьте их, удерживающими устройство раскрытым по всему периметру.

Разместите присоску рядом с углом экрана и осторожно приподнимите, чтобы создать зазор между передней панелью и задней частью.

Вставьте медиаторы, чтобы удерживать два компонента раздельно, как только зазор будет создан.

После отсоединения всех кромок аккуратно снимите экран, подтянув одну сторону вверх.

Осторожно, чтобы не порезаться. Любое разбитое стекло будет острым.

С помощью пинцета аккуратно приподнимите серебристую клейкую ленту, закрывающую разъём.

Используйте пластиковый инструмент для открытия, чтобы поддеть соединительный элемент. Это позволит вам отделить переднюю панель от остальной части устройства.

Отсоедините разъём изнутри устройства.

Поднимите экран, чтобы отделить переднюю панель от остальной части устройства.

Снимите 17 серебристых винтов с крестообразной головкой 3,0 мм, расположенных по краю устройства, с помощью отвертки.

Дополнительную информацию о правильном снятии винтов смотрите в Рекомендациях по использованию отверток.

Снимите 2 чёрных центральных винта с крестообразной головкой 3,0 мм с помощью отвертки.

Используйте пластиковые инструменты для открытия, чтобы аккуратно отделить центральную панель от остальной части устройства.

Продвигайте инструмент под краями, пока не сможете снять панель вручную.

Щелчки и трески при отделении панели нормальны — это звук отделяющегося крепления.

Поднимите центральную панель, начиная с одного угла, чтобы отделить её от остальной части устройства.

Тяните в направлении верхней части устройства при подъёме, чтобы не повредить разъём зарядки.

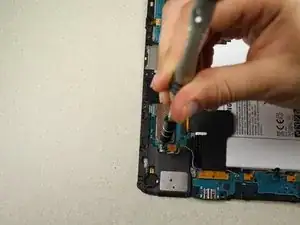

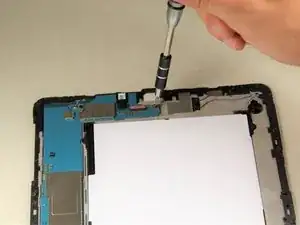

С помощью отвертки снимите 4 чёрных винта с крестообразной головкой 3,0 мм, расположенных на верхней и нижней части материнской платы.

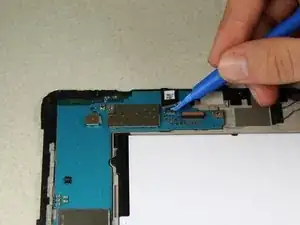

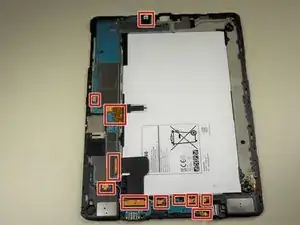

С помощью пластиковых инструментов разблокируйте 11 разъёмов, которые необходимо отсоединить перед снятием материнской платы.

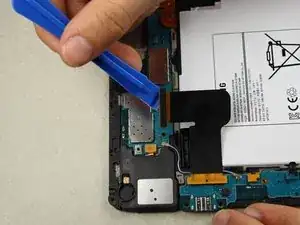

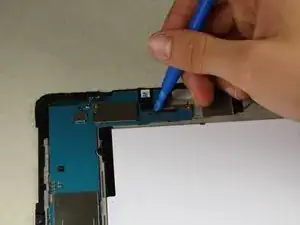

С помощью пластикового инструмента продолжайте отключать кабели на верхней части материнской платы.

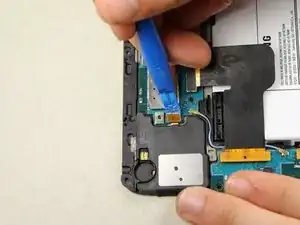

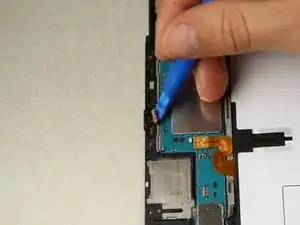

Продолжайте отключать разъёмы вдоль левой стороны устройства.

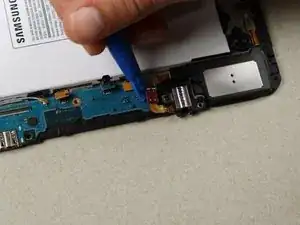

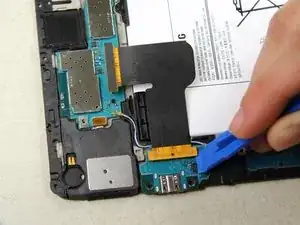

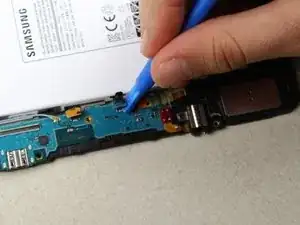

Продолжайте снимать кабели на нижней части материнской платы.

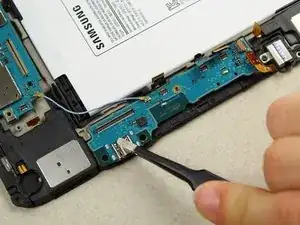

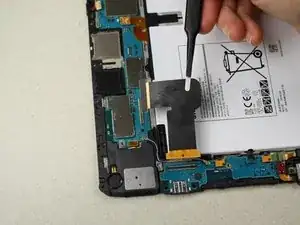

С помощью пинцета снимите зелёную пластиковую плёнку, чтобы добраться до последнего кабеля.

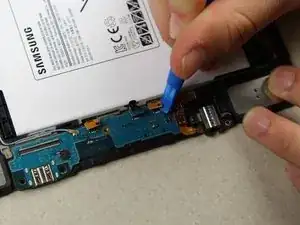

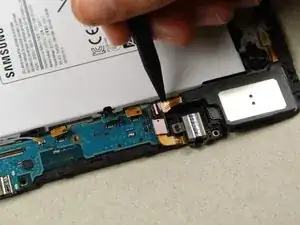

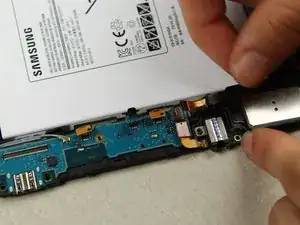

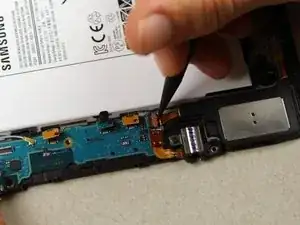

Осторожно приподнимите оранжевую защёлку с помощью чёрного лопаткообразного инструмента. Затем отключите кабель от материнской платы.

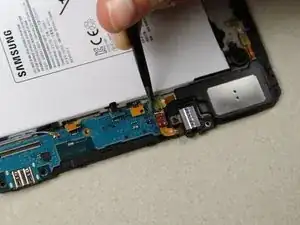

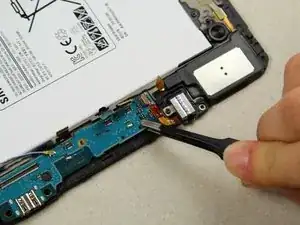

С помощью пинцета аккуратно снимите кабель с материнской платы.

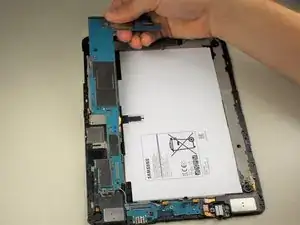

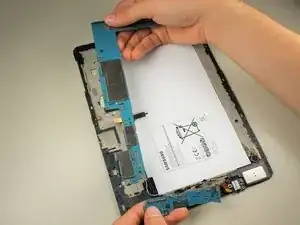

Осторожно приподнимите верхнюю часть материнской платы руками, отделяя её от задней панели.

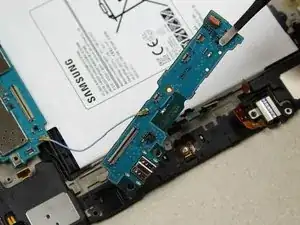

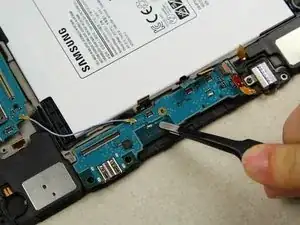

С помощью пинцета подденьте нижнюю плату, чтобы оторвать клей.

Аккуратно захватите участки с клеем пинцетом и поднимите вверх.

Осторожно поднимите нижнюю плату.

Держите две части платы вместе. Если соединительный кабель будет повреждён, это может ещё больше ухудшить состояние платы.

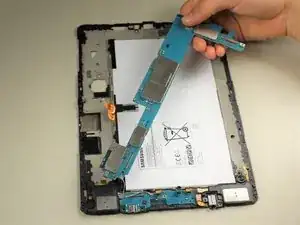

Осторожно извлеките обе части платы из задней панели.
