Замена материнской платы Samsung Galaxy Mega

Перед началом убедитесь, что устройство полностью выключено.

На задней панели телефона найдите паз в верхнем левом углу.

Вставьте пластиковый инструмент для вскрытия или ноготь и подденьте заднюю крышку вверх.

Когда угол отщёлкнется, проведите пальцем по периметру между задней крышкой и корпусом телефона, чтобы освободить защёлки.

Вставьте ноготь в паз внизу батареи и аккуратно подденьте.

Снимите батарею.

Удалите 14 винтов Phillips #000 длиной 3,45 мм из узла.

Осторожно вставьте пластиковый инструмент для вскрытия в шов над кнопками регулировки громкости.

Вы можете заменить пластиковый инструмент на металлическую лопатку для первоначального вскрытия шва. Это может повредить внешний вид корпуса.

Медленно проведите пластиковым инструментом по периметру устройства, чтобы освободить все внутренние защёлки.

После обхода всего периметра устройство должно легко разойтись на части.

При сборке убедитесь, что кнопки громкости и питания правильно совмещены.

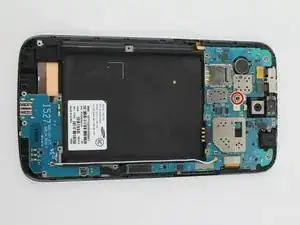

Удалите винт Phillips #000 длиной 2,55 мм с панели материнской платы.

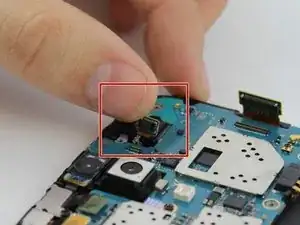

Снимите защёлки разъёмов на материнской плате.

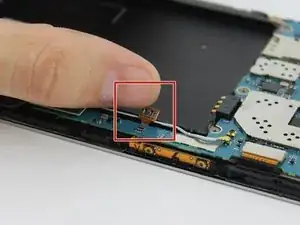

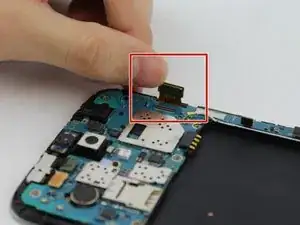

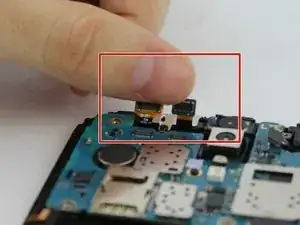

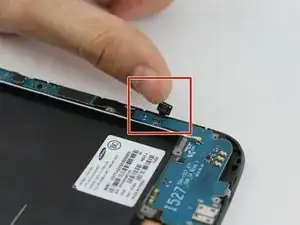

Отсоедините оставшиеся разъёмы материнской платы.

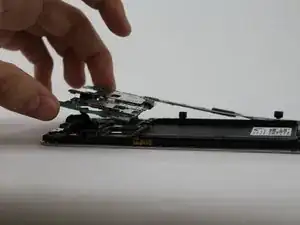

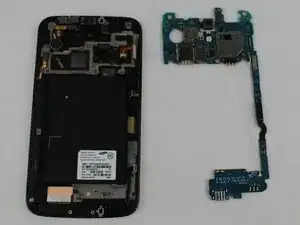

Нежно приподнимите материнскую плату пальцем.

Всего на материнской плате шесть разъёмов, которые нужно отсоединить. Все они показаны на фотографиях в этом руководстве — убедитесь, что все они отключены перед снятием.
