Замена разъёма для наушников HTC Trophy
В данном руководстве описан процесс замены разъёма для наушников HTC Trophy. Разъём для наушников — это порт для подключения наушников, позволяющий воспроизводить звук приватно или подключать колонки. Разъём припаян к материнской плате, поэтому перед выполнением этой инструкции вам потребуется уметь паять и выпаивать соединения. Пожалуйста, прочитайте руководство Как паять и выпаивать соединения для получения дополнительной информации о пайке соединений.
Признаки необходимости замены этой детали:
- Звук не воспроизводится через наушники
- В порту видны посторонние вещества, мешающие его работе
Шаг 1
Выключите телефон перед началом работы.
Снимите заднюю панель, вставив монтажный инструмент iFixIt в зазор в верхней части задней панели и поддев её вверх.
Шаг 2
Снимите аккумулятор, вставив монтажный инструмент iFixIt в небольшой зазор между аккумулятором и окружающим пластиком.
Приложите небольшое усилие в сторону нижней части телефона и поднимите вверх.
Будьте осторожны, чтобы не проколоть аккумулятор.
Шаг 3
Снимите 5 винтов, удерживающих две половинки телефона вместе.
Три винта T5 Torx длиной 4 мм.
Нажмите отверткой T5 Torx в отверстие на наклейке-пломбе и извлеките винт T5 Torx длиной 4 мм.
Один винт Philips #000 длиной 4 мм.
Если установлен SIM-карты, выньте её.
Шаг 4
Вставьте монтажный инструмент iFixIt в шов пластика по краю телефона и разъедините две половинки.
Телефон удерживается небольшими пластиковыми защёлками. Проведите инструментом по краю, пока защёлки не отщёлкнутся, чтобы избежать повреждений.
При открытии телефона выпадет кнопка регулировки громкости.
Чёрная наклейка под аккумулятором порвётся при разъединении телефона.
Шаг 5
Снимите три винта, крепящие материнскую плату к сборке дисплея.
Один винт Philips #000 длиной 2 мм.
Два винта T5 Torx длиной 4 мм в пластиковых отверстиях.
Шаг 6
Снимите чёрную ленту, закрывающую разъёмы ленточных кабелей, пинцетом.
Отключите ленточные кабели от разъёмов.
Ленточные кабели крайне хрупкие.
Шаг 7
Снимите кнопку питания с верхней части телефона пинцетом.
Шаг 8
Используйте монтажный инструмент iFixit, чтобы отделить материнскую плату от сборки дисплея.
Шаг 9
Снимите пластиковую деталь с материнской платы.
Надавите наружу, чтобы освободить эти защёлки, используя монтажный инструмент iFixit и пальцы.
Шаг 10

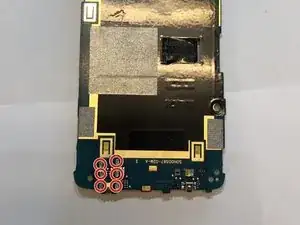

Выпаяйте разъём для наушников с материнской платы.
Берегитесь перегрева других компонентов на материнской плате.
Для получения дополнительной информации о пайке и выпаивании соединений прочитайте руководство Как паять и выпаивать соединения.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
