Замена дисплейного модуля HTC Windows Phone 8S

Выключите телефон.

Снимите крышку отсека для SIM / карты памяти.

Извлеките SIM‑карту и карту памяти.

Используйте отвертку Torx T5 и выкрутите два винта внизу корпуса под батареей / задней крышкой.

Используйте пластиковый инструмент и аккуратно отделите заднюю крышку.

Динамик расположен на внутренней стороне задней крышки.

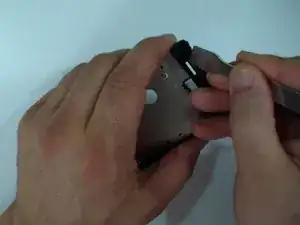

Используйте отвертку Phillips #0 и удалите 4 серебристых винта.

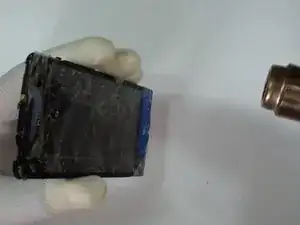

Пластиковым инструментом осторожно отделите батарею от платы.

Разъём батареи находится под средней рамкой. Отсоедините его и отключите батарею.

Модель: BM59100 / 3,8VDC / 1700mAh

Снимите металлическую пластину разъёма USB.

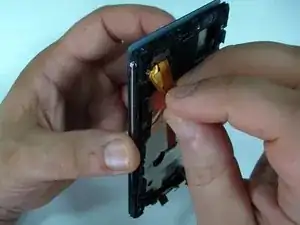

Откройте коннекторы гибких шлейфов:

Шлейф ЖК‑дисплея

Шлейф кнопок меню

Шлейф кнопок громкости

Шлейф сенсорного экрана

Шлейф кнопки питания

Поднимите вибромотор и извлеките все шлейфы, кроме шлейфа ЖК‑дисплея.

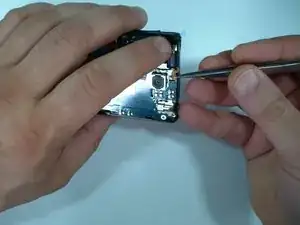

Плата логики закреплена на рамке дисплея двумя фиксирующими защёлками.

Используйте пластиковый инструмент, чтобы их освободить.

Теперь извлеките шлейф ЖК‑дисплея из его разъёма.

Плата логики HTC Windows Phone 8S.

Вставьте сюда умение.

Проверьте запасную деталь на наличие шлейфа кнопок меню.

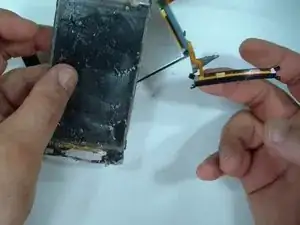

Если нужно, снимите шлейф с старого сенсорного экрана.

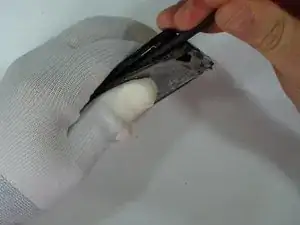

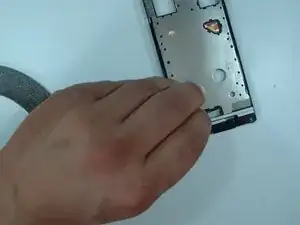

Очистите рамку от старой клеевой ленты.

Установите новую клеевую ленту.

Лучше использовать клеевую наклейку, готовую для данной модели.

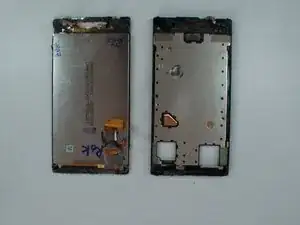

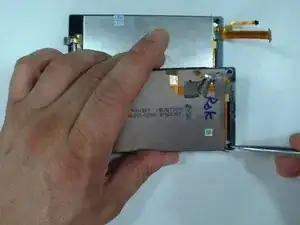

Установите дисплейный модуль.

Подготовьте шлейфы кнопок меню и шлейф ЖК‑дисплея.

Начните сборку в обратном порядке.

.

.

.

.

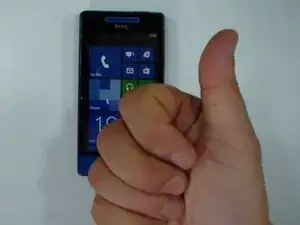

Вам удалось это сделать успешно?
