Замена экрана HTC Touch Pro CDMA Verizon

Снимите заднюю крышку (на фото не показана) с телефона.

Чтобы извлечь аккумулятор, поместите большой палец под язычок и начните поднимать.

Сжимая аккумулятор, поднимите его под углом от нижней части телефона.

Положите аккумулятор в контейнер в сторону. Если делать это на каждом этапе дальше, вы лучше отслеживаете детали и значительно облегчите повторную сборку устройства.

Возможно, это не обязательно, но мы рекомендуем использовать антистатический браслет или антистатический коврик с этого момента. Любой заряд на кончиках пальцев может повредить устройство.

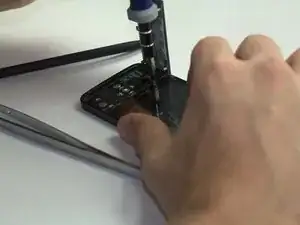

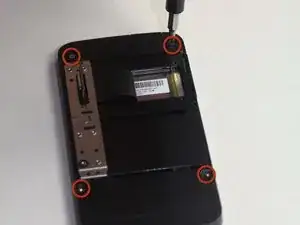

Используйте отвертку T6, чтобы выкрутить четыре винта на задней панели HTC Touch Pro.

Положите винты в пакет, пометив откуда они, какой отверткой вы пользовались и в каком порядке вы их выкручивали. Например, на этом пакете будет написано «Задняя крышка. T6. №1.»

Далее снимите корпус, закрывающий камеру и материнскую плату.

Для этого поместите ноготь в любой из выемок по бокам и подденьте его.

Вставьте лопаточку вдоль щели между клавиатурой и внешним корпусом. Подденьте, как показано.

Внимание! Шлейф, соединяющий клавиатуру с материнской платой, всё ещё будет соединять обе половины телефона при их разделении. Действуйте медленно и осторожно, чтобы не повредить кабель.

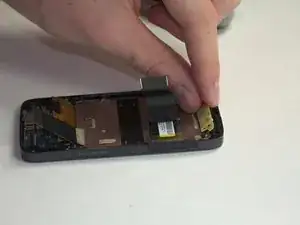

Отсоедините шлейф клавиатуры от материнской платы. Для этого просто захватите шлейф у основания и подденьте его под углом. Шлейф имеет металлический конец, который легко снимается с материнской платы.

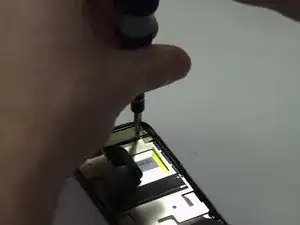

Используя крестовую отвертку размера 0, выкрутите 3 винта, удерживающих отсек аккумулятора.

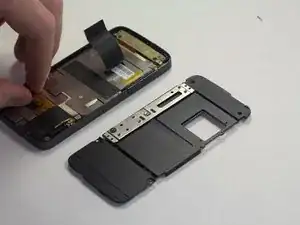

Снимите шлейф, покрывающий отсек аккумулятора, сжав его у основания и подняв.

Переместите чёрный ползунок в сторону без шлейфа клавиатуры. Это делается для того, чтобы позже шлейф дисплея мог выскользнуть.

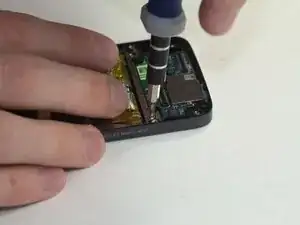

Используя отвертку PH 0, выкрутите 4 винта на чёрном ползунке.

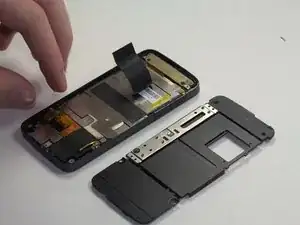

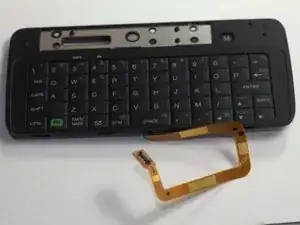

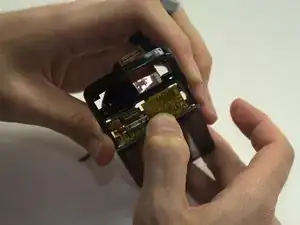

Отделите клавиатуру от экрана. Открывайте со стороны, содержащей шлейф клавиатуры.

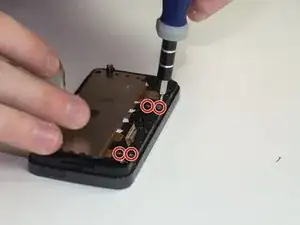

С помощью отвертки PH #0 выкрутите четыре винта на задней части сборки экрана.

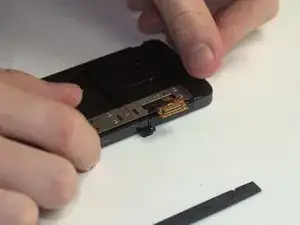

Переместите серебряный ползунок по телефону, чтобы можно было снять заднюю часть, не повредив шлейф дисплея.

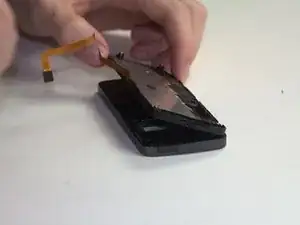

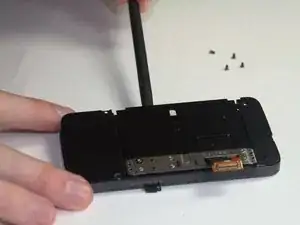

Подденьте заднюю часть сборки экрана со стороны, противоположной шлейфу дисплея, используя лопаточку.

Снимите подключенные элементы платы за кнопками навигации телефона.

Выкрутите четыре винта платы, используя отвертку PH #0.

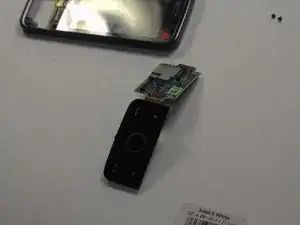

Нажмите сзади на плату, чтобы аккуратно вынуть кнопки навигации на передней панели.

Переверните телефон лицевой стороной и выкрутите четыре винта, крепящие плату к раме телефона, используя отвертку PH #0.

При необходимости замените кнопки навигации.

Выкрутите два винта в верхней части экрана, используя отвертку PH #0.

Снимите бежевую деталь после удаления винтов, как показано.

Аккуратно надавите сзади на экран, чтобы ослабить клей, удерживающий его в рамке телефона.

Отделите экран от рамки, чтобы полностью разделить две компоненты.

Клей между экраном и рамкой телефона — единственный элемент, удерживающий обе компоненты на этом этапе.
