Замена платы логики (материнской) HTC Windows Phone 8S
Как разобрать телефон и извлечь плату логики / основную плату.
Шаг 1
Выключите телефон.
Снимите крышку для SIM-/карты памяти.
Извлеките SIM-карту и карту памяти, если они установлены.
Используйте отвертку Torx T5 и открутите два винта внизу батареи / задней крышки.
Шаг 2
Используйте пластиковый инструмент и медленно отделите заднюю крышку.
Динамик расположен внутри на задней крышке.
Шаг 3
Используйте крестовую отвертку #0 и извлеките 4 серебряных винта.
С помощью пластикового инструмента осторожно отделите батарею от платы логики.
Шаг 4
Разъем батареи находится под средней рамкой. Отсоедините его и отсоедините батарею.
Модель: BM59100 / 3,8VDC / 1700mAh
Шаг 5

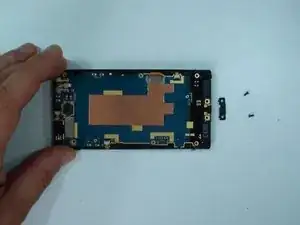

Снимите металлическую пластину разъема USB.

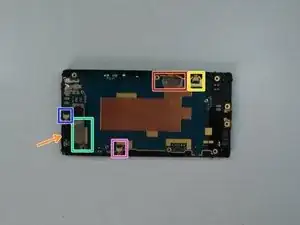

Откройте разъемы гибких шлейфов:
Гибкий шлейф ЖК-дисплея
Гибкий шлейф кнопок меню
Гибкий шлейф кнопок громкости
Гибкий шлейф сенсора
Гибкий шлейф кнопки питания

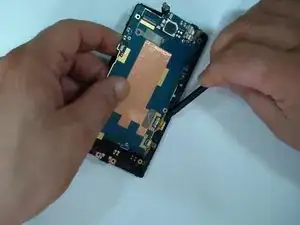

Поднимите вибромотор и извлеките все гибкие шлейфы, кроме гибкого шлейфа ЖК-дисплея.
Шаг 6

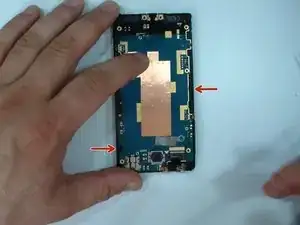

Плата логики закреплена на рамке дисплея двумя фиксирующими защёлками.
Используйте пластиковый инструмент, чтобы освободить их.
Теперь извлеките гибкий шлейф ЖК-дисплея из его разъема.
Шаг 7

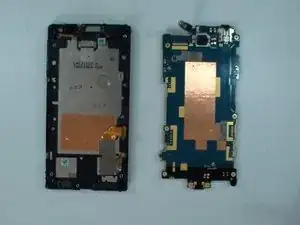

Плата логики HTC Windows Phone 8S.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
